Przełącznik 1-0-2 2x3P 63A, QM63/3 QM | 1319807 Eaton

Alternatywny kod produktu: QM63/3

Opis i Kluczowe Cechy

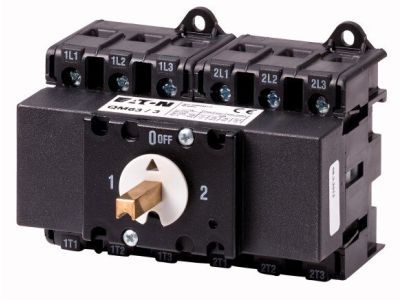

Przełącznik 1-0-2 QM63/3 QM (symbol 1319807) to rozłącznik izolacyjny o konfiguracji 2x3P (podwójny przełącznik trójbiegunowy). Dzięki prądowi termicznemu Ith 63A umożliwia bezpieczne odłączanie i przełączanie obwodów o znacznym obciążeniu, bez ryzyka przegrzania styków. Urządzenie wyposażone jest w oś o przekroju kwadratowym 6 mm, co ułatwia montaż i łączenie z mechanizmami napędowymi. Szerokość modułu: zgodna z wymogami standardowej aparatury modułowej (18 mm na biegun – 2x3P = 6 modułów, typowo 108 mm).

• Prąd termiczny Ith 63 A: Gwarantuje niezawodną pracę w obwodach o dużym poborze prądu, minimalizując ryzyko przeciążenia i wydłużając żywotność styków.
• Konfiguracja 2x3P (podwójny przełącznik trójbiegunowy): Umożliwia jednoczesne przełączanie dwóch niezależnych obwodów trójfazowych, co oszczędza miejsce w rozdzielnicy i upraszcza okablowanie.
• Funkcja 1-0-2: Trzy pozycje pracy (I – załączony, 0 – wyłączony/odizolowany, II – załączony w alternatywnym torze) – idealne do sterowania dwoma źródłami zasilania, np. przełączanie sieć-agregat.
• Oś kwadratowa 6 mm: Umożliwia łatwy montaż uchwytów, dźwigni lub napędów silnikowych, zapewniając pewne i powtarzalne przełączanie.
• Wykonanie izolacyjne (rozłącznik): W pozycji 0 zapewnia widoczną przerwę galwaniczną, co spełnia wymagania bezpieczeństwa przy pracach serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, co potwierdza zgodność z wymaganiami dyrektyw Unii Europejskiej. Montaż i eksploatacja zgodnie z zaleceniami producenta gwarantują bezpieczne użytkowanie w instalacjach niskiego napięcia.

Zastosowanie

Przełącznik QM63/3 QM znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie i przełączanie obwodów trójfazowych o prądzie do 63 A. Sprawdzi się w rozdzielnicach przemysłowych, budynkach użyteczności publicznej oraz w instalacjach rezerwowego zasilania.

• Sterowanie dwoma źródłami zasilania (sieć energetyczna / agregat prądotwórczy) w systemach przełączania SZR.
• Bezpieczne odłączanie obwodów silnikowych, grzewczych lub oświetleniowych w celach konserwacyjnych.
• Jako rozłącznik główny w rozdzielnicach podrzędnych, gdzie wymagana jest widoczna przerwa izolacyjna.
• W automatyce budynkowej do przełączania obwodów sterowania urządzeniami trójfazowymi (np. klimatyzatory, pompy).

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Moment dokręcania zacisków należy dobrać zgodnie z danymi podanymi w karcie katalogowej. Przekrój przewodów powinien być dobrany do prądu znamionowego 63 A (np. 16 mm² dla miedzi) oraz warunków środowiskowych. Nie przekraczać dopuszczalnych parametrów pracy.

FAQ

• Czy przełącznik posiada podświetlenie LED? Produkt nie jest wyposażony w podświetlenie. Sygnalizację stanu można uzyskać, stosując zewnętrzne lampki sygnalizacyjne włączone równolegle do obwodu.
• Jaki jest stopień ochrony (IP) tego urządzenia? Zazwyczaj aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm. Szczegółowe dane dotyczące konkretnego egzemplarza należy sprawdzić w dokumentacji producenta.
• W jakim trybie pracuje styk przełącznika? Przełącznik działa jako rozłącznik izolacyjny. W pozycji 0 styki są rozwarte, tworząc widoczną przerwę galwaniczną, co zapewnia bezpieczeństwo podczas prac serwisowych. W pozycjach I i II styki są zamknięte, przewodząc prąd w obu torach.
