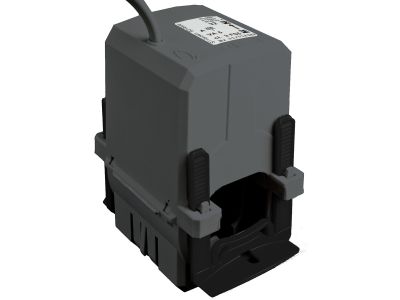

Przekładnik z otwieranym rdzeniem 800/5A 5VA klasa 1, Power Logic | METSECT5HP080 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem METSECT5HP080 produkcji Power Logic o przekładni 800/5A i mocy 5VA w klasie dokładności 1 został zaprojektowany do bezpiecznego i precyzyjnego pomiaru prądu w obwodach o wysokim obciążeniu. Dzięki otwieranemu rdzeniu montaż odbywa się szybko, bez konieczności odłączania przewodu. Maksymalna średnica zewnętrzna kabla wynosząca 44 mm zapewnia kompatybilność z popularnymi przekrojami przewodów.

• Przekładnia 800/5A: Umożliwia bezpieczne odwzorowanie dużego prądu pierwotnego (do 800 A) na łatwy do zmierzenia prąd wtórny 5 A, co chroni przyrządy pomiarowe przed przeciążeniem.
• Otwierany rdzeń: Ułatwia montaż na istniejących instalacjach bez przerywania obwodu – oszczędza czas i minimalizuje przestoje.
• Klasa dokładności 1: Gwarantuje wiarygodne odwzorowanie prądu dla celów pomiarowych, analizy jakości energii i rozliczeń, z błędem znamionowym nieprzekraczającym 1%.
• Moc znamionowa 5 VA: Pozwala na podłączenie standardowych mierników, liczników energii i przekaźników zabezpieczeniowych bez ryzyka nasycenia rdzenia.
• Maksymalna średnica kabla 44 mm: Umożliwia objęcie przewodów o dużym przekroju (np. 95 mm² i więcej), typowych dla rozdzielnic głównych i linii zasilających.

Zgodność z Normami

Przekładnik METSECT5HP080 został wyprodukowany zgodnie z obowiązującymi normami europejskimi dotyczącymi przekładników prądowych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik z otwieranym rdzeniem znajduje zastosowanie wszędzie tam, gdzie wymagany jest pomiar dużego prądu w istniejących obwodach bez ingerencji w okablowanie. Sprawdza się w systemach monitoringu energii oraz zabezpieczeń.

• Pomiar energii w rozdzielnicach głównych budynków komercyjnych i przemysłowych.
• Monitorowanie obciążenia w instalacjach maszyn i urządzeń produkcyjnych.
• Współpraca z analizatorami jakości energii oraz licznikami energii elektrycznej w systemach BMS.
• Zasilanie przekaźników zabezpieczeniowych w układach przeciwzwarciowych i przeciążeniowych.

Wskazówki Montażowe

Montaż przekładnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Załóż przekładnik na przewód, upewniając się, że średnica kabla nie przekracza 44 mm. Zamknij rdzeń i zablokuj zatrzask. Podłącz przewody wtórne do odpowiednich zacisków miernika lub przekaźnika, zachowując polaryzację (oznaczenia S1/S2). Przekrój przewodów wtórnych dobierz zgodnie z danymi projektowymi, aby nie przekroczyć mocy znamionowej 5 VA. Szczegółowe parametry montażowe (moment dokręcania, rodzaj kabla) zawiera dokumentacja producenta.

FAQ

• Czy przekładnik można zamontować bez odłączania kabla? Tak, otwierany rdzeń umożliwia założenie na przewód bez jego przecinania – pod warunkiem, że kabel jest odizolowany od napięcia i zamontowany w miejscu dostępnym. Przed montażem bezwzględnie odłącz zasilanie.
• Jaka jest maksymalna moc, jaką można obciążyć stronę wtórną? Moc znamionowa wynosi 5 VA – nie należy jej przekraczać, aby zachować deklarowaną klasę dokładności 1. W razie potrzeby wyższej mocy zastosuj przekładnik o większej wydajności.
• Czy przekładnik nadaje się do pomiarów rozliczeniowych? Klasa dokładności 1 pozwala na stosowanie w układach półpośrednich do celów rozliczeniowych, o ile spełnione są pozostałe wymagania taryfy i obowiązujących przepisów.
