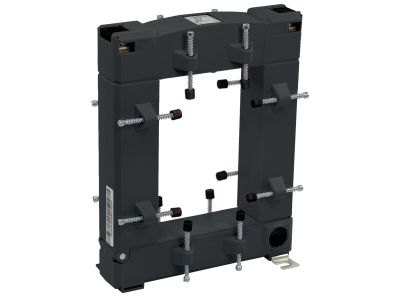

Przekładnik z otwieranym rdzeniem 1500/5A 7,5VA klasa 0,5, Power Logic | METSECT5GG150 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem METSECT5GG150 firmy Power Logic to urządzenie przeznaczone do pomiarów prądu w instalacjach energetycznych. Oferuje przekładnię 1500/5A, moc 7,5 VA oraz klasę dokładności 0,5, co gwarantuje wysoką precyzję pomiaru i bezpieczną pracę w obwodach o dużym obciążeniu. Jego otwór 85×125 mm umożliwia łatwy montaż na szynach zbiorczych lub przewodach.

• Prąd pierwotny 1500 A: przeznaczony do pomiarów w obwodach o znacznym obciążeniu, zapewnia odpowiedni zakres dla instalacji przemysłowych.
• Prąd wtórny 5 A: standardowe wyjście pomiarowe kompatybilne z licznikami, przekaźnikami i przyrządami pomiarowymi.
• Klasa dokładności 0,5: gwarantuje błąd pomiaru poniżej 0,5%, co jest niezbędne dla rozliczeń energii i zabezpieczeń.
• Moc 7,5 VA: zapewnia odpowiedni zapas obciążenia wtórnego, umożliwiając podłączenie dłuższych przewodów i wielu odbiorników.
• Otwierany rdzeń z otworem 85×125 mm: umożliwia instalację bez demontażu przewodów, a także kompatybilność z pojedynczym prętem 80×120 mm.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących przekładników prądowych oraz posiada certyfikat CE. Nie podano konkretnych numerów norm w dokumentacji – dla szczegółowej zgodności zalecamy sprawdzenie karty katalogowej producenta.

Zastosowanie

Przekładnik METSECT5GG150 znajduje zastosowanie w systemach pomiarowych i zabezpieczeniowych w rozdzielnicach niskiego napięcia, zarówno w obiektach przemysłowych, jak i komercyjnych.

• Pomiar prądu w obwodach głównych linii zasilających.
• Zasilanie liczników energii elektrycznej w systemach bilansowania i rozliczeń.
• Współpraca z przekaźnikami ochronnymi (np. przeciążeniowymi, zwarciowymi) w celu zabezpieczenia instalacji.
• Monitorowanie obciążenia w rozdzielnicach głównych oraz w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od instalacji. Przekładnik przeznaczony jest do montażu na szynie zbiorczej lub przewodzie – otwórz rdzeń, umieść przewód pierwotny (lub szynę) w otworze 85×125 mm, a następnie zamknij rdzeń i zabezpiecz zgodnie z instrukcją producenta. Przekrój przewodów wtórnych dobierz do prądu 5 A i długości linii. Nie przekraczaj maksymalnej mocy 7,5 VA – przeciążenie może wpłynąć na dokładność pomiaru.

FAQ

• Czy przekładnik jest przeznaczony do montażu na szynie DIN? Nie, jest to przekładnik z otwieranym rdzeniem przeznaczony do montażu bezpośrednio na szynie zbiorczej lub przewodzie (otwór 85×125 mm, kompatybilny z prętem 80×120 mm).
• Jaką klasę dokładności ma przekładnik? Klasa 0,5 – gwarantuje błąd pomiaru poniżej 0,5% prądu znamionowego.
• Czy przekładnik posiada certyfikaty? Posiada certyfikat CE i jest zgodny z europejskimi normami dotyczącymi przekładników prądowych. Szczegółowe numery norm dostępne są w karcie katalogowej producenta.
