Przekładnik S40 600/5A 5VA kl.0,2s wzorcowanie OUM | SGM-40600552S000$ Astat

Opis i Kluczowe Cechy

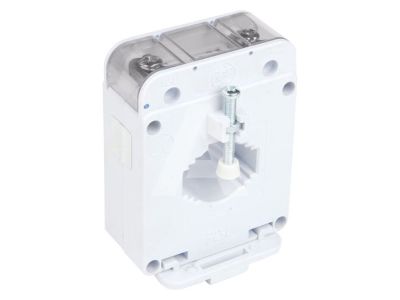

Przekładnik prądowy niskiego napięcia serii S 40 o modelu 40600552S000$ to zaawansowane urządzenie pomiarowe zaprojektowane przez firmę Astat z myślą o najbardziej wymagających systemach rozliczeniowych. Urządzenie charakteryzuje się prądem pierwotnym o wartości 600 A oraz prądem wtórnym 5 A, co pozwala na precyzyjną transformację wysokich natężeń prądu do poziomów bezpiecznych dla układów pomiarowych i liczników energii. Kluczowym atutem tego modelu jest klasa dokładności 0,2s, która gwarantuje minimalny błąd pomiarowy nawet przy niskich obciążeniach prądu pierwotnego, co jest niezbędne w profesjonalnych systemach billingowych.

• Wysoka precyzja: Klasa 0,2s dedykowana do układów rozliczeniowych z zakładami energetycznymi.
• Moc znamionowa: Moc 5 VA pozwala na stabilną pracę z nowoczesnymi licznikami elektronicznymi.
• Solidna obudowa: Wykonana z poliwęglanu o wysokiej odporności mechanicznej, zgrzewana ultradźwiękowo, co zapewnia trwałość i szczelność konstrukcji.
• Bezpieczeństwo pożarowe: Materiał obudowy jest trudno zapalny i samogaszący zgodnie z rygorystyczną normą UL94V0.
• Ochrona zacisków: Zastosowanie uchylnych osłon zacisków wtórnych chroni przed przypadkowym dotykiem części pod napięciem.
• Możliwość plombowania: Przejrzysta osłona z miejscem na plombę zabezpiecza przed nieautoryzowanym dostępem do układu pomiarowego.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w pełnej zgodności z międzynarodową normą PN-EN61869-2, która określa szczegółowe wymagania dla przekładników prądowych stosowanych w pomiarach i zabezpieczeniach. Co niezwykle istotne dla inwestorów i instalatorów, przekładniki Astat są akceptowane przez wszystkie Zakłady Energetyczne w Polsce. Każdy egzemplarz posiada świadectwo wzorcowania wydane przez Okręgowy Urząd Miar (OUM), co potwierdza jego parametry metrologiczne i dopuszcza do stosowania w układach rozliczeniowych energii elektrycznej.

Zastosowanie

Przekładnik S40 600/5A znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz przemysłowym. Jest dedykowany przede wszystkim do:

• Układów rozliczeniowych: Jako element pomiarowy w stacjach transformatorowych i złączach kablowych wymagających wysokiej precyzji.
• Systemów zarządzania energią: W zakładach przemysłowych monitorujących zużycie energii w celu optymalizacji kosztów.
• Rozdzielnic niskiego napięcia: Do montażu wnętrzowego w głównych tablicach rozdzielczych budynków komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż przekładnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest wyposażone w izolowane śruby pozycjonujące, które ułatwiają stabilne osadzenie przekładnika na szynie prądowej. W standardzie dostarczany jest również uchwyt montażowy, umożliwiający alternatywne sposoby instalacji. Podczas podłączania obwodu wtórnego należy zwrócić uwagę na niklowane zaciski, które zapewniają doskonałą przewodność i odporność na korozję. Należy pamiętać, że obwód wtórny przekładnika prądowego nigdy nie może pozostać otwarty podczas pracy pod obciążeniem, gdyż grozi to powstaniem wysokiego napięcia niebezpiecznego dla życia i sprzętu.

FAQ

• Czy ten przekładnik posiada świadectwo wzorcowania? Tak, każdy przekładnik w tej wersji posiada oficjalne świadectwo wzorcowania wydane przez Okręgowy Urząd Miar (OUM).
• Czy mogę go zastosować w układzie rozliczeniowym z Tauronem lub PGE? Tak, przekładniki Astat są akceptowane przez wszystkie Zakłady Energetyczne na terenie Polski.
• Jaki jest stopień palności obudowy? Obudowa spełnia normę UL94V0, co oznacza, że jest wykonana z materiału samogasnącego, który nie podtrzymuje płomienia.
• Czy urządzenie nadaje się do montażu na zewnątrz? Przekładnik jest przeznaczony wyłącznie do zastosowań wnętrzowych (indoor), w środowisku wolnym od bezpośredniego wpływu czynników atmosferycznych.
