Przekładnik prądowy z otwartym rdzeniem 2000A/5A 10VA kl.0,5 FS5 | TO-2000-5 F&F

Opis i Kluczowe Cechy

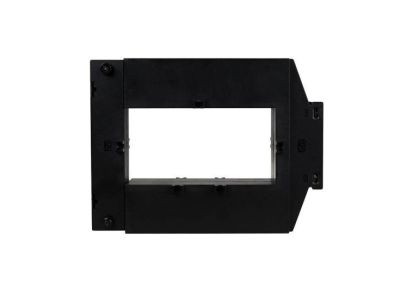

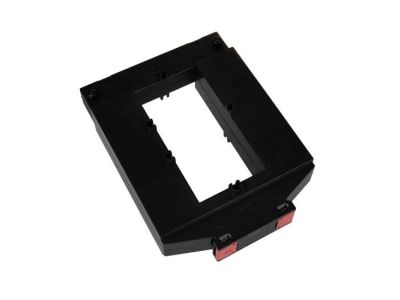

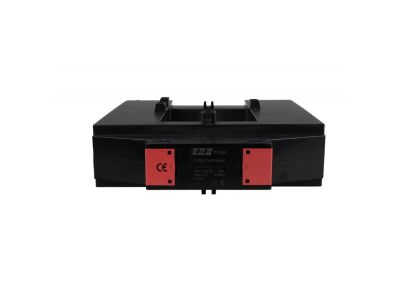

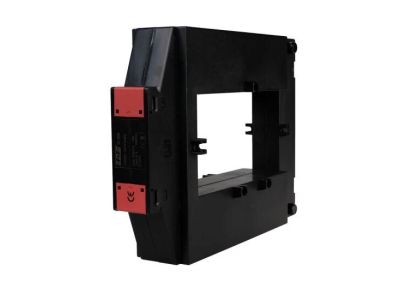

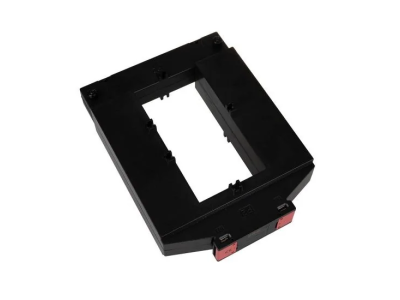

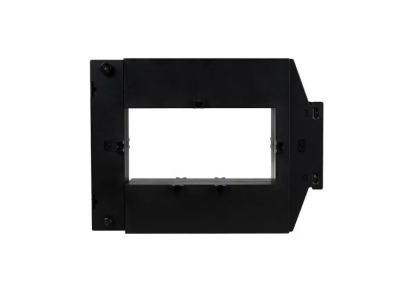

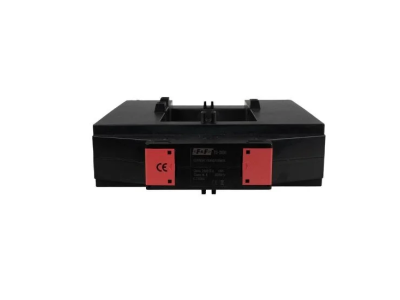

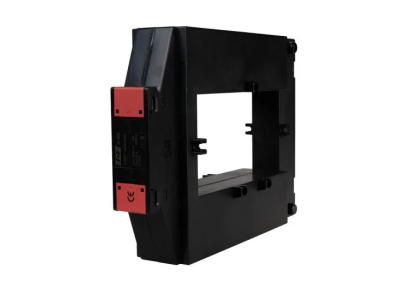

Przekładnik prądowy z otwieranym rdzeniem 2000-5A klasy 0,5 TO-2000-5 to jednofazowe urządzenie pomiarowe przeznaczone do proporcjonalnego przetwarzania dużych prądów na wartości bezpieczne dla urządzeń kontrolnych i pomiarowych. Dzięki otwieranemu rdzeniowi montaż jest szybki i wygodny – nie wymaga przecinania przewodu. Przewód pomiarowy przechodzi przez otwór rdzenia, a zaciski wtórne S1 i S2 umożliwiają podłączenie do układu pomiarowego.

• Przekładnia 2000/5A: Skalowanie prądu pierwotnego 2000A do 5A w obwodzie wtórnym – kompatybilność z większością mierników, liczników i zabezpieczeń.
• Klasa dokładności 0,5: Wysoka precyzja pomiaru – błąd nie przekracza 0,5% wartości mierzonej, co gwarantuje wiarygodne wyniki w systemach energetycznych.
• Moc 10 VA: Wystarczająca wydajność do współpracy z typowymi urządzeniami pomiarowymi i zabezpieczeniowymi.
• Otwierany rdzeń: Umożliwia montaż bez konieczności demontażu istniejącego okablowania – oszczędność czasu podczas instalacji.
• Zaciski S1/S2: Standardowe wyprowadzenia wtórne do podłączenia przewodów pomiarowych o minimalnym przekroju 2,5 mm².

Zgodność z Normami

Przekładnik spełnia wymagania normy PN-EN 61869-1 oraz PN-EN 61869-2 dotyczących przekładników prądowych ogólnego przeznaczenia. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Przekładnik prądowy 2000-5A znajduje szerokie zastosowanie w systemach pomiarowych i zabezpieczeniowych, gdzie wymagany jest precyzyjny pomiar dużych prądów.

• Pomiar i monitoring prądów w rozdzielniach NN i SN – instalacje przemysłowe, energetyka.
• Współpraca z licznikami energii, miernikami cyfrowymi i systemami SCADA.
• Zabezpieczenia przeciążeniowe i zwarciowe w układach elektroenergetycznych.
• Pomiary w układach fotowoltaicznych i elektrowniach wiatrowych – tam, gdzie prądy osiągają duże wartości.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie i zabezpieczyć układ. Przewód pierwotny wprowadzić przez otwór rdzenia (P1/P2) – traktowany jako jeden zwój. Zaciski wtórne S1 i S2 podłączyć przewodem o minimalnym przekroju 2,5 mm² do układu pomiarowego. Zaleca się uziemienie zacisku S2. Podczas pracy układu wtórnego zakazane jest jego rozłączanie – grozi to wystąpieniem niebezpiecznego napięcia i porażeniem. Po montażu przeprowadzić pomiary kontrolne i sprawdzić brak zwarć.

FAQ

• Czy można stosować przekładnik do pomiaru prądów stałych? Nie – przekładnik jest przeznaczony wyłącznie do pomiaru prądów przemiennych (AC).
• Jaki jest maksymalny prąd pierwotny, jaki można mierzyć? Przekładnik jest wyskalowany na prąd pierwotny 2000A – nie należy przekraczać tej wartości.
• Czy przekładnik wymaga specjalnego uziemienia? Tak – zaleca się uziemienie zacisku wtórnego S2, co zwiększa bezpieczeństwo i stabilność pracy układu pomiarowego.
