Przekładnik prądowy z otwartym rdzeniem 1250A/5A 5VA kl.0,5 FS5 | TO-1250-5 F&F

Opis i Kluczowe Cechy

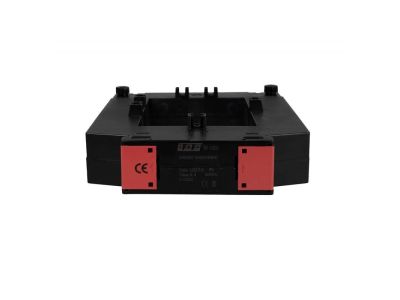

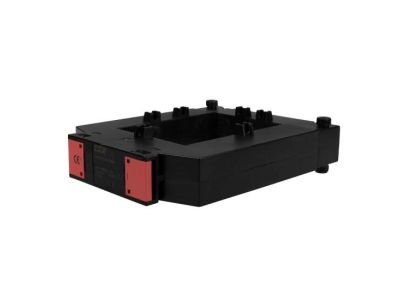

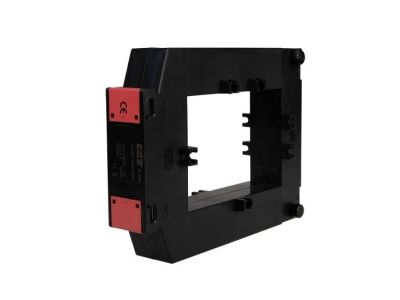

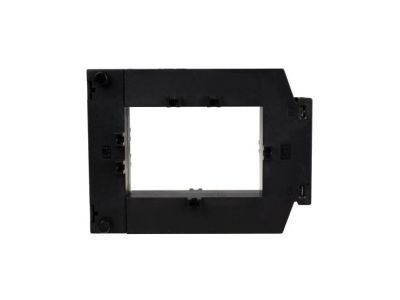

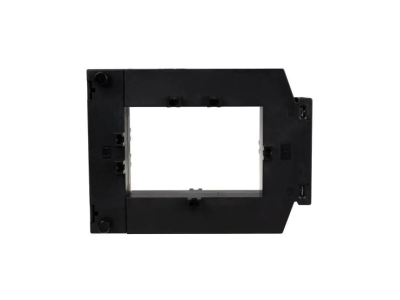

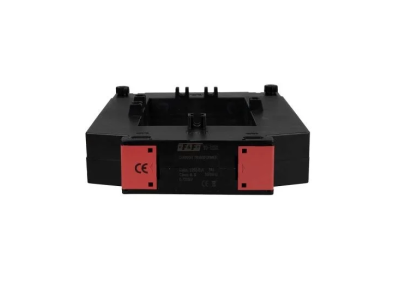

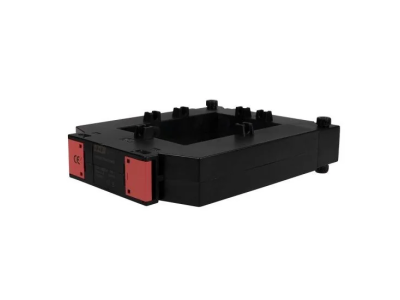

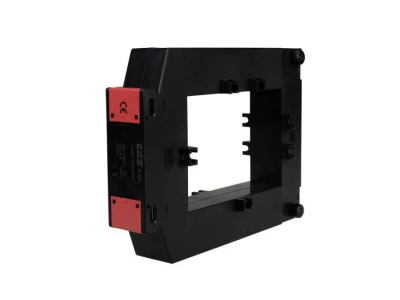

Przekładnik prądowy 1250-5A klasy 0,5 TO-1250-5 z otwieranym rdzeniem to jednofazowe urządzenie pomiarowe przeznaczone do proporcjonalnego przetwarzania dużych natężeń prądu na wartości przystosowane do zakresów pomiarowych przyrządów kontrolnych i pomiarowych. Dzięki innowacyjnej konstrukcji z otwieranym rdzeniem umożliwia szybki montaż wokół istniejącego przewodu bez konieczności jego rozłączania.

• Przekładnia 1250/5: Redukuje prąd 1250A do 5A, umożliwiając pomiar przy pomocy standardowych mierników i zabezpieczeń.
• Klasa dokładności 0,5: Zapewnia wysoką precyzję pomiaru, spełniając wymagania dla urządzeń klasy pomiarowej 0,5 wg norm IEC 61869.
• Moc 5 VA: Odpowiednia dla większości aplikacji pomiarowych, zapewnia stabilną pracę przyrządów podłączonych do uzwojenia wtórnego.
• Otwierany rdzeń: Umożliwia szybki montaż wokół istniejącego przewodu bez konieczności jego demontażu, oszczędzając czas na instalacji.
• Zaciski S1/S2 z uziemieniem: Zabezpieczenie przed przepięciami i ułatwione podłączenie obwodu pomiarowego zgodnie z zaleceniami producenta.

Zgodność z Normami

Przekładnik spełnia wymagania normy IEC 61869-2 dotyczącej przekładników prądowych z otwieranym rdzeniem. Posiada klasę dokładności 0,5, co gwarantuje wysoką powtarzalność pomiarów. Produkt posiada deklarację zgodności CE.

Zastosowanie

Przekładnik prądowy 1250-5A kl.0,5 TO-1250-5 znajduje zastosowanie w instalacjach wymagających precyzyjnego monitorowania i pomiaru dużych prądów.

• Pomiar prądu w rozdzielnicach SN i nn – do współpracy z licznikami energii, amperomierzami i systemami monitoringu.
• Zastosowanie w układach zabezpieczeń – precyzyjne wykrywanie przeciążeń i zwarć.
• Monitorowanie obwodów o dużym obciążeniu – np. w zakładach przemysłowych, stacjach transformatorowych.
• Pomiar w instalacjach fotowoltaicznych – do pomiaru prądu wyjściowego falowników.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP wyłącznie przy odłączonym napięciu. Przekładnik należy zamontować wokół istniejącego przewodu tak, aby przewód znajdował się w centralnej części otworu. Zaciski S1 i S2 podłączyć przewodem o minimalnym przekroju 2,5 mm² do obwodu pomiarowego. Zaleca się uziemienie zacisku S2. Podczas pracy układu wtórnego NIGDY nie wolno go rozłączać – grozi to wystąpieniem wysokiego napięcia i ryzykiem porażenia lub uszkodzenia urządzeń. Przed uruchomieniem sprawdzić poprawność połączeń i izolację przewodów.

FAQ

• Czy przekładnik może być stosowany w instalacjach trójfazowych? Przekładnik TO-1250-5 jest urządzeniem jednofazowym. Do pomiaru prądu w instalacjach trójfazowych należy zastosować trzy przekładniki, każdy dla jednej fazy.
• Jaka jest maksymalna obciążalność uzwojenia wtórnego? Moc 5 VA określa maksymalne obciążenie, jakie może być podłączone do uzwojenia wtórnego bez utraty klasy dokładności.
• Dlaczego nie wolno rozłączać obwodu wtórnego podczas pracy? Przerwanie obwodu wtórnego powoduje pojawienie się wysokiego napięcia na zaciskach przekładnika, co stanowi zagrożenie dla personelu i może uszkodzić podłączone urządzenia pomiarowe.
