Przekładnik prądowy trójfazowy, nap. znamionowe 720V AC, 600/5A | TP-600-5 F&F

Opis i Kluczowe Cechy

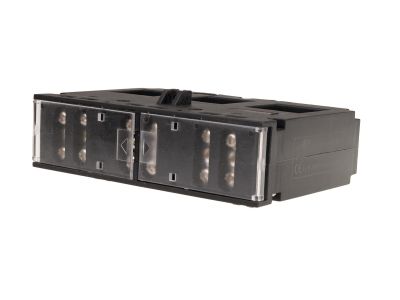

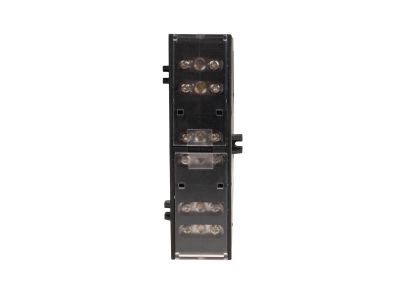

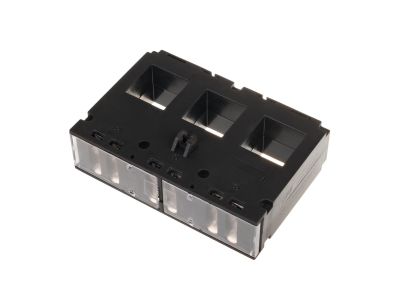

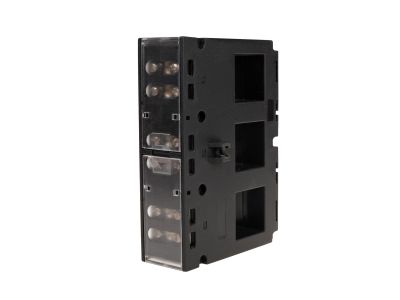

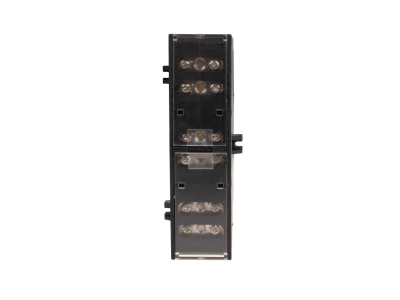

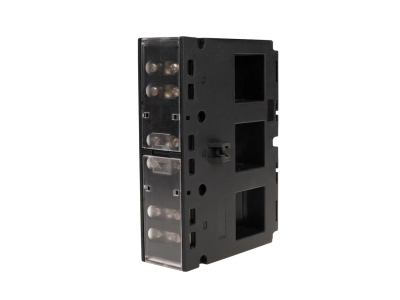

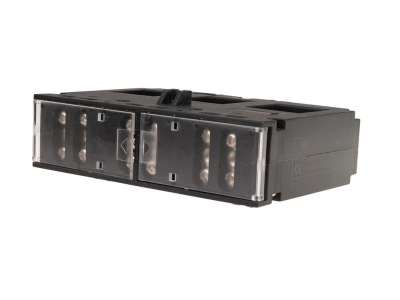

Przekładnik prądowy trójfazowy TP-600-5 to urządzenie do pośrednich pomiarów prądów w sieciach trójfazowych. Oferuje przekładnię 600/5A, napięcie znamionowe 720V AC oraz moc 3,75 VA, co zapewnia dokładne odwzorowanie prądu pierwotnego przy jednoczesnej oszczędności miejsca w rozdzielnicy dzięki kompaktowej budowie 3 w 1.

• Przekładnia 600/5A: Umożliwia bezpieczne i precyzyjne pomiary prądów do 600 A, redukując je do standardowego poziomu 5 A dla przyrządów pomiarowych.
• Klasa dokładności 1: Gwarantuje wysoką wierność odwzorowania prądu, niezbędną w zastosowaniach pomiarowych i rozliczeniowych energii.
• Moc 3,75 VA: Zapewnia wystarczającą wydajność do zasilania typowych mierników, liczników i przekaźników bez ryzyka przeciążenia.
• Napięcie znamionowe 720V AC: Przystosowany do pracy w obwodach o podwyższonym napięciu, z wytrzymałością izolacji 3 kV/1 min.
• Współczynnik bezpieczeństwa FS ≤5: Chroni podłączone przyrządy przed uszkodzeniem w przypadku zwarcia, ograniczając prąd wtórny do bezpiecznego poziomu.
• Montaż na szynę DIN/tablicę/przewód: Elastyczność instalacji – możliwość mocowania na wyjściach rozłączników mocy, co oszczędza czas montażu i miejsce w szafie.

Zgodność z Normami

Przekładnik spełnia wymagania normy IEC 60044-1 dotyczącej przekładników prądowych. Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Trójfazowy przekładnik TP-600-5 znajduje zastosowanie w systemach pomiaru energii, automatyce budynkowej oraz przemyśle. Jego konstrukcja 3 w 1 upraszcza okablowanie i redukuje liczbę elementów w rozdzielnicy.

• Pomiar prądów w rozdzielnicach głównych i podrozdzielnicach – współpraca z licznikami energii, miernikami mocy i analizatorami sieci.
• Zabezpieczenie układów pomiarowych przed skutkami zwarć dzięki współczynnikowi bezpieczeństwa FS ≤5.
• Montaż bezpośrednio na wyjściach rozłączników mocy (np. ABB Isomax, Merlin Gerlin NS) w celu uproszczenia instalacji i oszczędności miejsca.
• Stosowanie w przemysłowych układach sterowania i monitorowania obciążeń trójfazowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich obwodów. Przekładnik montuje się na szynie DIN TH35, tablicy montażowej lub bezpośrednio na przewodzie. Zaciski S1/S2 przystosowane są do przewodów o przekroju do 4 mm²; moment dokręcający wynosi 0,5 Nm. Zalecana pozycja montażu – pionowa lub pozioma. Przekrój przewodów wtórnych należy dobrać do prądu 5 A zgodnie z obowiązującymi normami. Wszelkie prace należy wykonywać zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki jest współczynnik bezpieczeństwa FS i dlaczego jest ważny? FS ≤ 5 oznacza, że w przypadku zwarcia po stronie pierwotnej prąd wtórny nie przekroczy pięciokrotności wartości znamionowej (25 A). Chroni to podłączone przyrządy pomiarowe przed uszkodzeniem.
• Czy przekładnik można montować na przewodzie, a nie tylko na szynie DIN? Tak, dopuszcza się montaż na przewodzie, jak również na tablicy montażowej. Należy zapewnić stabilne mocowanie i nie przekraczać dopuszczalnych sił.
• Jaki stopień ochrony ma przekładnik i gdzie można go instalować? Stopień ochrony IP20 – urządzenie nadaje się do montażu wewnątrz suchych rozdzielnic i szaf sterowniczych. Nie jest przeznaczone do pracy na zewnątrz bez dodatkowej obudowy.
