Przekładnik prądowy trójfazowy, nap. znamionowe 720V AC, 250/5A | TP-250-5 F&F

Opis i Kluczowe Cechy

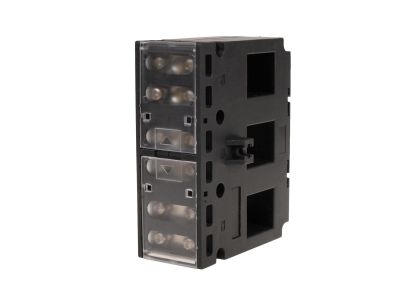

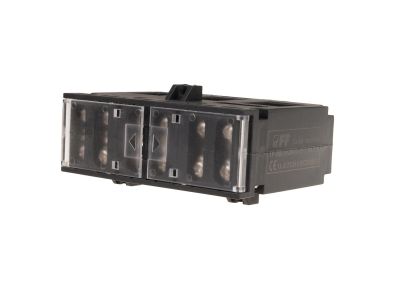

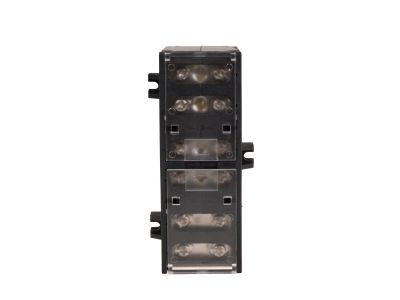

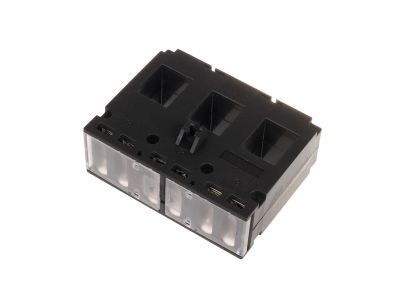

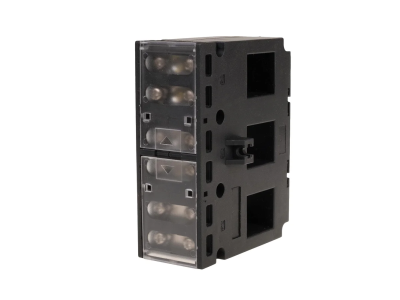

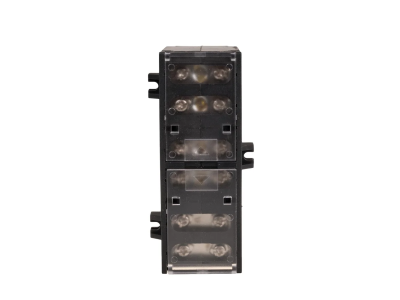

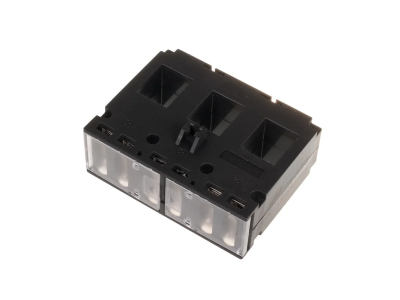

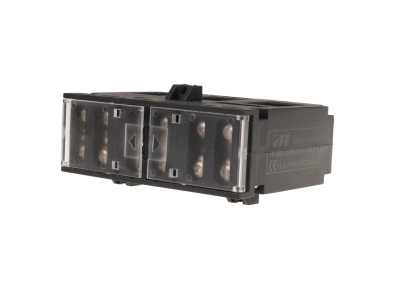

Przekładnik prądowy trójfazowy TP-250-5 to urządzenie pomiarowe z zamkniętym rdzeniem, przeznaczone do transformacji prądu pierwotnego 250 A na wtórny 5 A. Dzięki klasie dokładności 1 zapewnia precyzyjne odwzorowanie prądu, co jest kluczowe dla wiarygodnych pomiarów i skutecznej ochrony instalacji. Maksymalne napięcie pracy wynosi 720 V AC, a moc znamionowa 2,5 VA. Kompaktowe wymiary 76,5 x 74 x 80 mm oraz otwór przelotowy 15 x 21 mm ułatwiają montaż na szynie DIN, tablicy lub bezpośrednio na przewodzie.

• Przekładnia 250/5 A: Umożliwia bezpieczne podłączenie amperomierzy i przekaźników pomiarowych do obwodów o dużym prądzie pierwotnym, redukując wartość do poziomu bezpiecznego dla aparatury pomiarowej.
• Klasa dokładności 1: Gwarantuje niski błąd pomiaru (do ±1%), co jest niezbędne w systemach rozliczeniowych i precyzyjnej kontroli obciążeń.
• Moc 2,5 VA: Zapewnia wystarczający zapas mocy do zasilania standardowych układów pomiarowych i zabezpieczeniowych bez ryzyka nasycenia rdzenia.
• Napięcie przebicia izolacji 3 kV/1 min: Wysoka wytrzymałość dielektryczna gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia.
• Współczynnik bezpieczeństwa FS ≤ 5: Ogranicza prąd wtórny w stanach zwarciowych, chroniąc podłączone przyrządy pomiarowe przed uszkodzeniem.

Zgodność z Normami

Przekładnik prądowy TP-250-5 został zaprojektowany zgodnie z normą IEC 60044-1 dotyczącą przekładników prądowych. Posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach zgodnych z wymaganiami europejskimi.

Zastosowanie

Przekładnik trójfazowy znajduje zastosowanie w układach pomiarowych, zabezpieczeniowych oraz sterowania w rozdzielnicach niskiego napięcia. Dzięki trójfazowej budowie idealnie nadaje się do monitorowania obciążeń w sieciach trójfazowych.

• Pomiar prądu w tablicach rozdzielczych i szafach sterowniczych.
• Współpraca z licznikami energii elektrycznej w systemach rozliczeniowych.
• Sygnalizacja przeciążeń i zwarć w połączeniu z przekaźnikami pomiarowymi.
• Monitoring obciążeń w instalacjach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż przekładnika może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN (TH35), na tablicy lub bezpośrednio na przewodzie. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej instalacji. Przekrój przewodów przyłączeniowych (zaciski S1/S2, max 4 mm²) dobrać do prądu wtórnego 5 A. Moment dokręcający zacisków wynosi 0,5 Nm. Dopuszczalna temperatura pracy: od -5 do +40°C. Pozycja montażu: pionowa lub pozioma.

FAQ

• Jaki stopień ochrony ma przekładnik TP-250-5? Stopień ochrony obudowy wynosi IP20, co oznacza ochronę przed dotknięciem palcami i ciałami stałymi o średnicy powyżej 12 mm. Przeznaczony do montażu w suchych pomieszczeniach, w rozdzielnicach.
• Czy przekładnik nadaje się do długotrwałej pracy z prądem znamionowym? Tak, prąd znamionowy pierwotny wynosi 250 A, a jego wytrzymałość termiczna na prąd zwarciowy (Ith) to 60 × In, co zapewnia bezpieczną pracę w normalnych warunkach.
• Co oznacza współczynnik bezpieczeństwa FS ≤ 5? Wartość FS (Factor of Safety) ≤ 5 oznacza, że prąd wtórny przy znamionowym obciążeniu i zwarciu pierwotnym nie przekroczy 5-krotności prądu znamionowego wtórnego, co chroni podłączone przyrządy przed uszkodzeniem.
