Przekładnik prądowy trójfazowy 100/5A, napiecie znamionowe 720VAC, | TP-100-5 F&F

Opis i Kluczowe Cechy

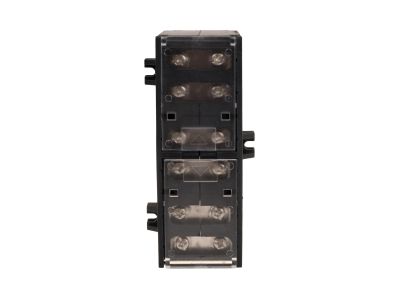

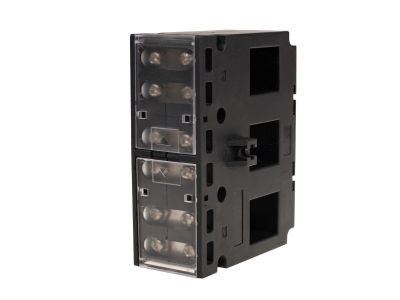

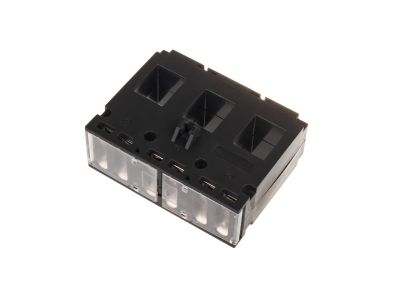

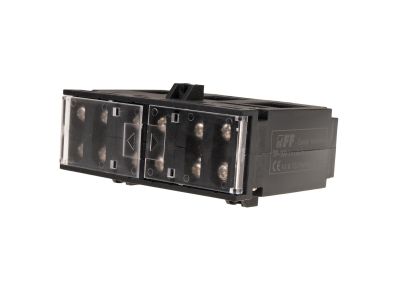

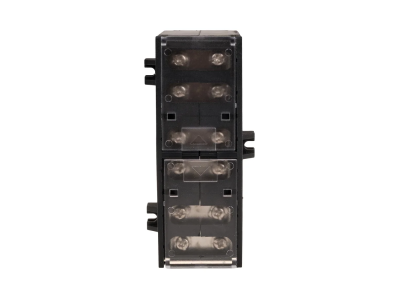

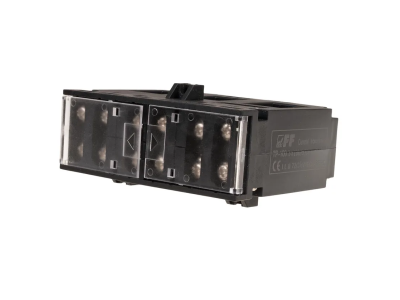

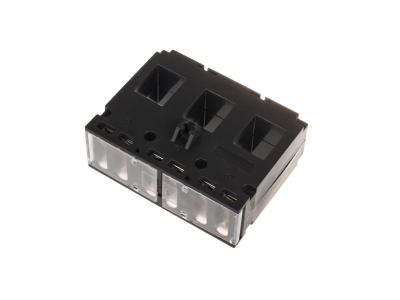

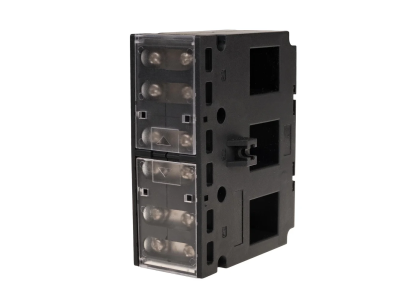

Przekładnik prądowy trójfazowy TP-100-5 to trójfazowe urządzenie pomiarowe z zamkniętym rdzeniem, przeznaczone do pośrednich pomiarów prądów w sieciach trójfazowych. Dzięki przekładni 100/5A, klasie dokładności 1 i mocy 1,5 VA zapewnia wiarygodny pomiar przy obciążeniach do 720 VAC. Kompaktowa budowa (3 w 1) umożliwia montaż bezpośrednio na wyjściach rozłączników mocy, oszczędzając miejsce w rozdzielnicy i skracając czas instalacji.

• Przekładnia 100/5A: Umożliwia precyzyjne odwzorowanie prądu pierwotnego w obwodzie wtórnym, idealne do układów pomiarowych i zabezpieczeniowych.
• Klasa dokładności 1: Gwarantuje niski błąd pomiaru (do 1%), co jest kluczowe dla rozliczeń energii i poprawnej pracy przekaźników.
• Moc znamionowa 1,5 VA: Wystarczająca do zasilania standardowych mierników, liczników energii lub przekaźników bez ryzyka nasycenia rdzenia.
• Wysoka odporność zwarciowa (Ith = 60 × In, Idyn = 2,55 × Ith): Zapewnia bezpieczną pracę w warunkach zwarciowych – przekładnik wytrzymuje krótkotrwałe prądy dynamiczne i termiczne bez uszkodzenia.
• Wymiary otworu 15×21 mm i montaż uniwersalny: Umożliwia łatwe przeprowadzenie przewodów o odpowiednim przekroju oraz montaż na szynie DIN, tablicy lub bezpośrednio na przewodzie.

Zgodność z Normami

Przekładnik spełnia wymagania normy IEC 60044-1 dotyczącej przekładników prądowych. Posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki trójfazowej konstrukcji i wysokiej dokładności, przekładnik TP-100-5 znajduje zastosowanie w wielu miejscach instalacji elektrycznych – zarówno w istniejących rozdzielnicach, jak i w nowych projektach.

• Pomiar prądu w trójfazowych obwodach odbiorczych – dla celów rozliczeniowych i monitoringu zużycia energii.
• Współpraca z przekaźnikami zabezpieczeniowymi (np. nadprądowymi, różnicowymi) w układach sterowania i ochrony.
• Montaż bezpośrednio na wyjściach rozłączników mocy (ABB Isomax, Merlin Gerlin NS i analogicznych) – oszczędność miejsca i czasu montażu.
• W systemach automatyki budynkowej i przemysłowej do sygnalizacji przekroczenia prądu oraz sterowania stycznikami.

Wskazówki Montażowe

Montaż i podłączenie przekładnika powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po wcześniejszym odłączeniu napięcia od wszystkich biegunów. Urządzenie mocuje się na szynie DIN TH35, tablicy montażowej lub bezpośrednio na przewodzie (w zależności od wariantu instalacji). Zaciski S1/S2 przystosowane do przewodów o przekroju do 4 mm² – moment dokręcający nie powinien przekraczać 0,5 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów wtórnych należy dobrać do prądu znamionowego 5 A z uwzględnieniem spadków napięcia. Przekładnik może być montowany w pozycji pionowej lub poziomej.

FAQ

• Czy przekładnik ma wbudowany wskaźnik LED lub podświetlenie? Nie – TP-100-5 jest pasywnym elementem pomiarowym, nie zawiera żadnych źródeł światła ani elementów sygnalizacyjnych. Nie wymaga zasilania pomocniczego.
• Jaki jest stopień ochrony przekładnika? Stopień ochrony obudowy wynosi IP20 – urządzenie jest chronione przed dotknięciem palcem, ale nie jest odporne na wilgoć ani kurz w większym stężeniu. Należy montować je w suchych rozdzielnicach.
• Jaki jest dopuszczalny tryb pracy – ciągły czy tylko dorywczy? Przekładnik przeznaczony jest do pracy ciągłej z prądem pierwotnym do 100 A. W przypadku prądów zwarciowych dopuszcza się krótkotrwałe przeciążenia zgodnie z danymi: prąd termiczny 60×In (przez 1 sekundę), dynamiczny 2,55×Ith.
