Przekładnik prądowy z otwartym rdzeniem 750A/5A 5VA kl.0,5 FS5 | TO-750-5 F&F

Opis i Kluczowe Cechy

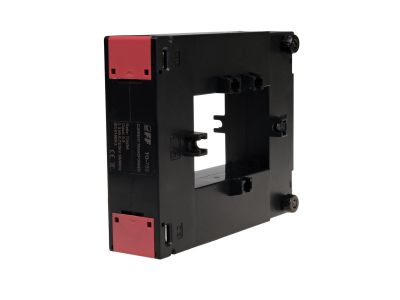

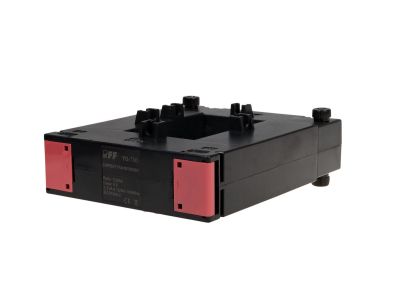

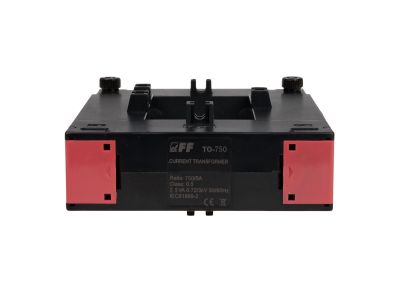

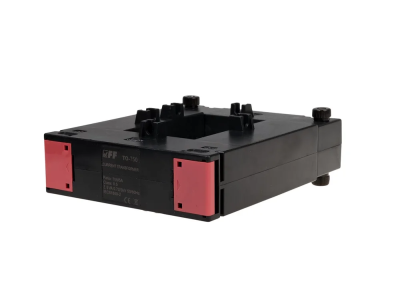

Przekładnik prądowy TO-750-5 to jednofazowe urządzenie z otwieranym rdzeniem o oknie 50x80 mm, przeznaczone do proporcjonalnej redukcji dużych prądów pierwotnych (750 A) na standardowy prąd wtórny 5 A. Dzięki mocy znamionowej 5 VA i klasie dokładności 0.5 zapewnia precyzyjne pomiary w systemach monitoringu i rozliczeń energii. Współczynnik bezpieczeństwa FS5 chroni przyrządy pomiarowe przed uszkodzeniem w stanach przetężeniowych. Obudowa o stopniu ochrony IP20 gwarantuje bezpieczną eksploatację w rozdzielnicach i tablicach elektrycznych.

• Przekładnia 750/5 A: pozwala na pomiar prądów do 750 A przy użyciu standardowych mierników i liczników 5-amperowych, bez konieczności stosowania drogich urządzeń wysokoprądowych.
• Klasa dokładności 0.5: gwarantuje pomiar z błędem poniżej 0,5%, co jest kluczowe dla rozliczeń energii oraz precyzyjnego monitoringu obciążeń.
• Moc znamionowa 5 VA: zapewnia wystarczający zapas na obciążenie przewodów i przyrządów pomiarowych, eliminując ryzyko przegrzania i spadku dokładności.

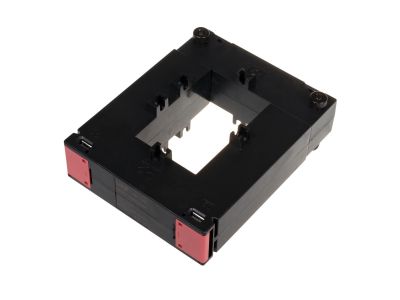

• Otwierany rdzeń 50×80 mm: umożliwia montaż na istniejących kablach bez konieczności ich demontażu – skraca czas instalacji i minimalizuje przerwy w pracy.
• Współczynnik bezpieczeństwa FS5: przy prądzie zwarciowym pięciokrotnie większym od znamionowego rdzeń nasyca się, ograniczając prąd wtórny i chroniąc kosztowne urządzenia pomiarowe.
• Napięcie pracy do 0,66 kV AC: bezpieczna praca w typowych sieciach niskiego napięcia, zgodna z wymaganiami instalacji przemysłowych i komercyjnych.

Zgodność z Normami

Przekładnik prądowy TO-750-5 został zaprojektowany i wyprodukowany zgodnie z normą IEC 60044-1, określającą wymagania dla przekładników prądowych. Posiada certyfikat CE, potwierdzający spełnienie europejskich wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Uniwersalny przekładnik z otwieranym rdzeniem sprawdza się w szerokim zakresie aplikacji pomiarowych i kontrolnych w instalacjach niskiego napięcia. Jego parametry umożliwiają współpracę z nowoczesnymi systemami monitoringu i automatyki.

• Pomiar energii elektrycznej w licznikach półpośrednich – idealny do punktów rozliczeniowych w budynkach komercyjnych i przemysłowych.
• Monitoring obciążeń w rozdzielnicach głównych i podrozdzielniach – umożliwia bieżącą kontrolę poboru mocy i wykrywanie przeciążeń.
• Współpraca z przekaźnikami nadprądowymi i miernikami cyfrowymi – zapewnia sygnał pomiarowy do układów zabezpieczeń i sterowania.
• Systemy automatyki budynkowej (BMS) – dostarcza danych do optymalizacji zużycia energii i zarządzania obciążeniami.

Wskazówki Montażowe

Montaż przekładnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie pierwotnym. Urządzenie montuje się na tablicy (nie na szynie TH35) w pozycji pionowej lub poziomej. Przewody przyłączeniowe (maks. przekrój 4 mm²) podłącz do zacisków S1/S2 i dokręć z momentem 0,5 Nm, zgodnie z dokumentacją producenta. Należy dobrać przekrój przewodów do prądu wtórnego oraz zachować odstępy izolacyjne. Po montażu sprawdzić poprawność połączeń i wykonać pomiary kontrolne.

FAQ

• Jaki jest stopień ochrony przekładnika? Stopień ochrony wynosi IP20 – urządzenie jest chronione przed dotykiem części niebezpiecznych oraz przed ciałami stałymi o średnicy powyżej 12 mm, ale nie jest odporne na wilgoć ani wodę.
• Co oznacza współczynnik bezpieczeństwa FS5? FS5 oznacza, że przy prądzie pierwotnym pięciokrotnie większym od znamionowego rdzeń przekładnika ulega nasyceniu, co ogranicza prąd wtórny. Chroni to przyrządy pomiarowe przed uszkodzeniem podczas zwarć i przepięć.
• Jaki przekrój przewodów można zastosować w zaciskach wtórnych? Zaciski śrubowe S1/S2 umożliwiają podłączenie przewodów o maksymalnym przekroju 4 mm². Do ich dokręcenia należy użyć momentu 0,5 Nm, zgodnie z danymi producenta.
