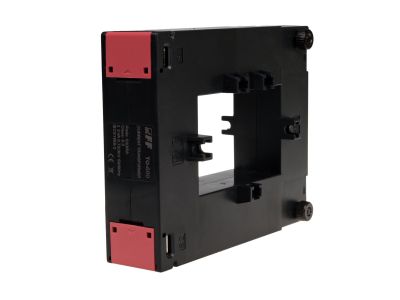

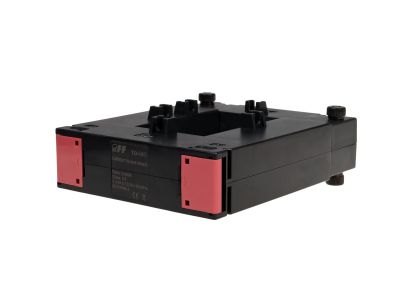

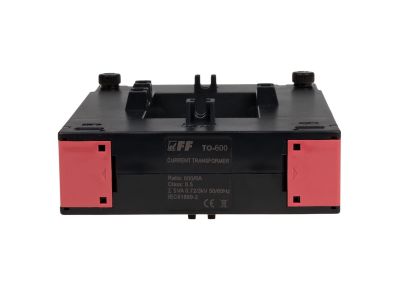

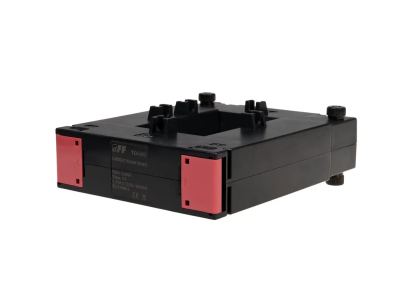

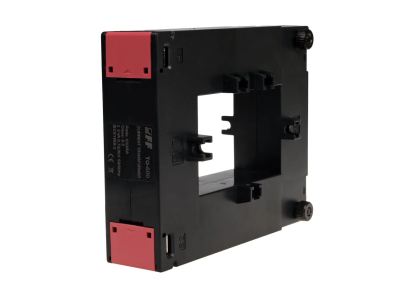

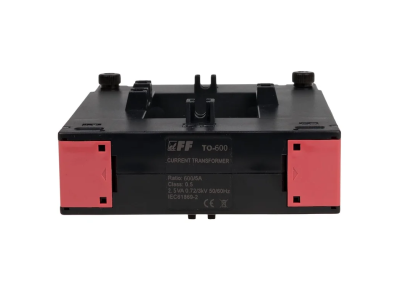

Przekładnik prądowy TO z otwieranym rdzeniem 50x80mm, 600/5 A/A, 2.5VA, kl. 0.5, FS5, IP20 | TO-600-5 F&F

Opis i Kluczowe Cechy

Przekładnik prądowy TO-600-5 marki F&F to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Kluczową cechą tego modelu jest konstrukcja z otwieranym rdzeniem, która umożliwia bezinwazyjny montaż na istniejących przewodach lub szynach prądowych bez konieczności ich rozpinania, co znacząco redukuje czas przestoju instalacji. Urządzenie charakteryzuje się przekładnią prądową 600/5 A, co oznacza, że prąd pierwotny o natężeniu 600 A jest proporcjonalnie transformowany na prąd wtórny 5 A, kompatybilny z większością mierników, analizatorów parametrów sieci oraz układów automatyki.

• Wysoka precyzja: Klasa dokładności 0,5 gwarantuje błąd pomiarowy nieprzekraczający 0,5% przy prądzie znamionowym, co jest kluczowe w systemach rozliczeniowych i kontrolnych.
• Bezpieczeństwo: Współczynnik bezpieczeństwa FS mniejszy niż 5 chroni podłączone przyrządy pomiarowe przed skutkami prądów zwarciowych.
• Solidna izolacja: Napięcie przebicia izolacji na poziomie 3 kV przez 1 minutę oraz maksymalne napięcie pracy 0,66 kV AC zapewniają stabilną pracę w warunkach przemysłowych.
• Wydajność: Moc znamionowa 2,5 VA pozwala na podłączenie standardowych urządzeń pomiarowych przy zachowaniu deklarowanej klasy dokładności.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi. Przekładnik spełnia wymagania normy IEC 60044-1, która definiuje parametry techniczne i metody badań dla przekładników prądowych indukcyjnych. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zachowa swoje parametry metrologiczne w całym cyklu życia produktu, a stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic przy zachowaniu odpowiednich odstępów izolacyjnych.

Zastosowanie

Przekładnik TO-600-5 znajduje szerokie zastosowanie w nowoczesnej energetyce i przemyśle. Jest idealnym rozwiązaniem dla:

• Systemów monitoringu zużycia energii elektrycznej w zakładach produkcyjnych.
• Modernizacji istniejących rozdzielnic, gdzie utrudniony jest demontaż szyn prądowych.
• Układów automatyki zabezpieczeniowej i sterowania.
• Współpracy z licznikami energii elektrycznej oraz multimetrami tablicowymi.
• Monitorowania obciążenia transformatorów i silników dużej mocy.

Wskazówki Montażowe

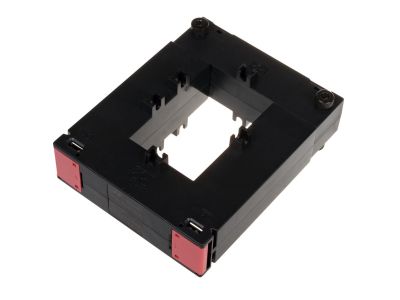

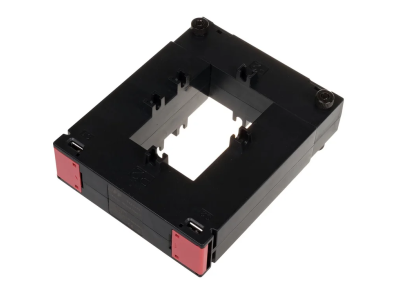

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Dzięki otwieranemu rdzeniowi o wymiarach okna 50x80 mm, przekładnik można łatwo zacisnąć na przewodzie. Należy zwrócić uwagę na następujące aspekty:

• Pozycja montażu: Urządzenie może pracować zarówno w pozycji pionowej, jak i poziomej, co ułatwia aranżację w ciasnych przestrzeniach rozdzielni.
• Podłączenie wtórne: Zaciski śrubowe S1 i S2 o przekroju 4 mm² pozwalają na pewne zamocowanie przewodów pomiarowych. Zalecany moment dokręcania wynosi 0,5 Nm.
• Bezpieczeństwo obwodu wtórnego: Nigdy nie należy pozostawiać obwodu wtórnego przekładnika w stanie otwartym podczas przepływu prądu przez uzwojenie pierwotne, gdyż może to doprowadzić do powstania wysokiego napięcia i uszkodzenia izolacji.
• Temperatura pracy: Urządzenie jest przystosowane do pracy w zakresie od -15°C do +50°C.

FAQ

1. Czy montaż przekładnika wymaga rozłączania szyn prądowych?
Nie, dzięki konstrukcji z otwieranym rdzeniem montaż odbywa się poprzez zapięcie obudowy na istniejącym przewodzie lub szynie, co eliminuje konieczność ingerencji w strukturę torów prądowych.

2. Jaki jest maksymalny wymiar szyny, na której można zamontować ten model?
Przekładnik posiada okno o wymiarach 50 mm na 80 mm, co pozwala na montaż na szerokich szynach prądowych lub wiązkach kablowych o zbliżonych gabarytach.

3. Co oznacza klasa 0.5?
Klasa 0.5 informuje o wysokiej precyzji urządzenia – dopuszczalny błąd prądowy wynosi maksymalnie 0,5% przy obciążeniu znamionowym, co kwalifikuje urządzenie do precyzyjnych pomiarów kontrolnych.
