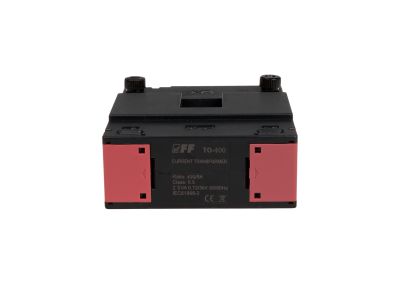

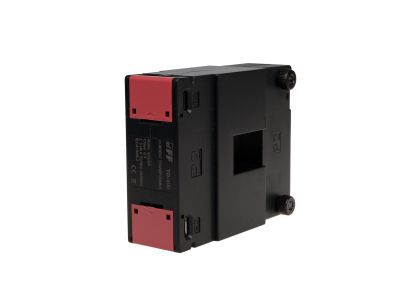

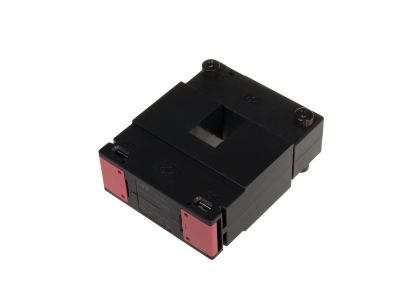

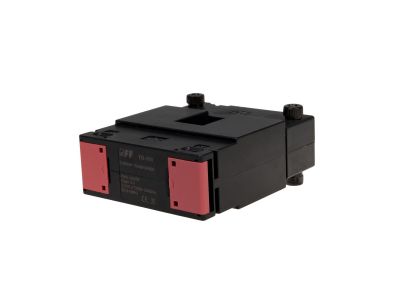

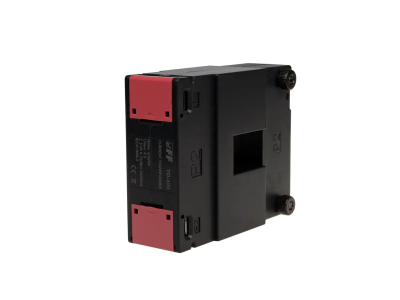

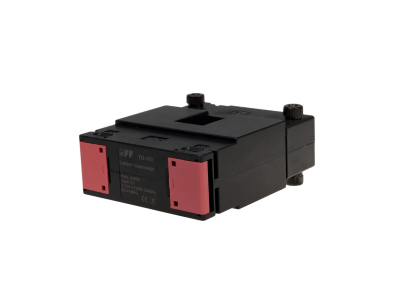

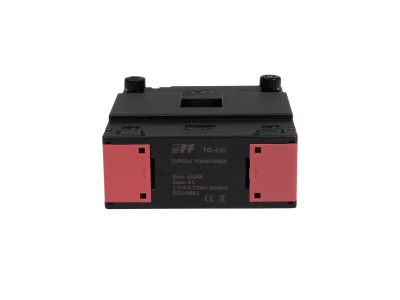

Przekładnik prądowy TO z otwieranym rdzeniem 50x80mm, 400/5 A/A, 2.5VA, kl. 0.5, FS5, IP20 | TO-400-5 F&F

Opis i Kluczowe Cechy

Przekładnik prądowy TO-400-5 marki F&F to zaawansowane urządzenie pomiarowe zaprojektowane do precyzyjnej konwersji wysokich natężeń prądu pierwotnego na wartości bezpieczne dla aparatury kontrolnej. Kluczową cechą tego modelu jest konstrukcja z otwieranym rdzeniem, która umożliwia instalację na istniejących przewodach lub szynach prądowych bez konieczności ich rozłączania, co znacząco redukuje czas przestoju instalacji. Przekładnia prądowa wynosi 400/5 A, co oznacza, że prąd o natężeniu 400 A w obwodzie pierwotnym jest transformowany na prąd 5 A na wyjściu wtórnym.

• Wysoka klasa dokładności 0,5: Gwarantuje precyzyjne pomiary energii elektrycznej, co jest kluczowe w systemach rozliczeniowych i monitoringu parametrów sieci.
• Moc znamionowa 2,5 VA: Pozwala na podłączenie standardowych mierników, analizatorów parametrów sieci czy liczników energii bez ryzyka przeciążenia przekładnika.
• Współczynnik bezpieczeństwa FS 5: Skutecznie chroni podłączone przyrządy pomiarowe przed skutkami prądów zwarciowych, ograniczając wzrost prądu wtórnego w sytuacjach awaryjnych.
• Solidna obudowa IP20: Zapewnia ochronę przed dotykiem części pod napięciem, zwiększając bezpieczeństwo obsługi.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z międzynarodową normą IEC 60044-1, która definiuje wymagania techniczne dla przekładników prądowych stosowanych w układach pomiarowych i zabezpieczeniowych. Przekładnik charakteryzuje się napięciem przebicia izolacji na poziomie 3 kV w czasie 1 minuty, co potwierdza wysoką wytrzymałość dielektryczną i bezpieczeństwo użytkowania w instalacjach o maksymalnym napięciu pracy do 0,66 kV AC.

Zastosowanie

Przekładnik TO-400-5 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem dla:

• Systemów monitoringu zużycia energii w zakładach przemysłowych i budynkach komercyjnych.
• Modernizacji istniejących rozdzielnic, gdzie utrudnione jest rozłączanie torów prądowych.
• Układów automatyki budynkowej współpracujących z analizatorami sieci.
• Zabezpieczeń nadprądowych wymagających precyzyjnego sygnału wejściowego.

Wskazówki Montażowe

Dzięki konstrukcji z otwieranym rdzeniem, montaż jest intuicyjny i szybki. Należy jednak pamiętać o kilku kluczowych zasadach:

• Pozycja montażu: Urządzenie może być montowane zarówno w pozycji pionowej, jak i poziomej na tablicy montażowej.
• Podłączenie wtórne: Przewody do zacisków S1 i S2 o przekroju do 4 mm² należy dokręcać z momentem 0,5 Nm, co zapewnia trwały styk elektryczny i odporność na drgania.
• Bezpieczeństwo: Nigdy nie wolno pozostawiać obwodu wtórnego przekładnika w stanie otwartym, gdy w obwodzie pierwotnym płynie prąd. Może to doprowadzić do powstania wysokiego napięcia niebezpiecznego dla życia i uszkodzenia izolacji.
• Temperatura pracy: Urządzenie jest przystosowane do pracy w zakresie od -15°C do +50°C.

FAQ

1. Czy muszę przecinać kabel, aby zamontować ten przekładnik?
Nie, dzięki otwieranemu rdzeniowi o wymiarach okna 50x80mm (wymiary zewnętrzne obudowy to m.in. 89x105mm), przekładnik można zapiąć bezpośrednio na pracującym przewodzie po jego uprzednim odizolowaniu od napięcia ze względów bezpieczeństwa.

2. Jaki jest maksymalny przekrój przewodu przyłączeniowego dla strony wtórnej?
Zaciski śrubowe S1/S2 pozwalają na podłączenie przewodów o przekroju znamionowym do 4 mm².

3. Co oznacza klasa 0,5?
Klasa 0,5 informuje, że błąd prądowy przekładnika przy prądzie znamionowym nie przekracza 0,5%, co czyni go odpowiednim do precyzyjnych pomiarów kontrolnych.
