Przekładnik prądowy z otwartym rdzeniem 1000A/5A 5VA kl.0,5 FS5 | TO-1000-5 F&F

Opis i Kluczowe Cechy

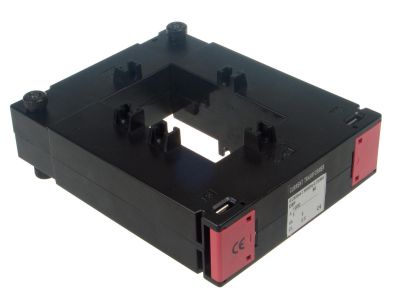

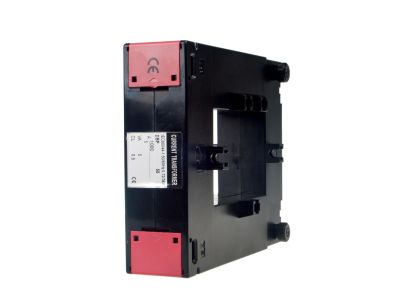

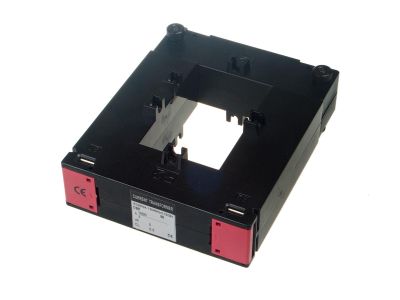

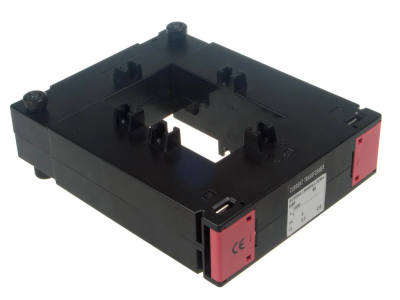

Przekładnik prądowy TO-1000-5 marki TO to jednofazowy transformator pomiarowy z otwieranym rdzeniem, umożliwiający proporcjonalne przekształcanie dużych prądów pierwotnych (1000 A) na bezpieczny prąd wtórny 5 A. Dzięki mocy 5 VA, klasie dokładności 0.5 oraz współczynnikowi bezpieczeństwa FS ≤ 5, urządzenie zapewnia precyzyjny pomiar i niezawodną pracę w systemach monitoringu energii i zabezpieczeń. Przystosowany do montażu na tablicy, w pozycji pionowej lub poziomej. Wymiary otworu rdzenia: 50×80 mm.

• Przekładnia 1000/5 A: Umożliwia bezpieczne odczytanie prądu pierwotnego do 1000 A na standardowym zakresie pomiarowym 5 A, bez potrzeby stosowania dodatkowych wzmacniaczy.
• Klasa dokładności 0.5 i moc 5 VA: Gwarantuje wysoką precyzję pomiaru przy obciążeniu wtórnym do 5 VA, co jest kluczowe dla poprawnych wskazań liczników energii i analizatorów sieci.

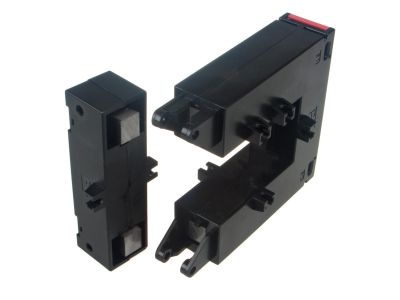

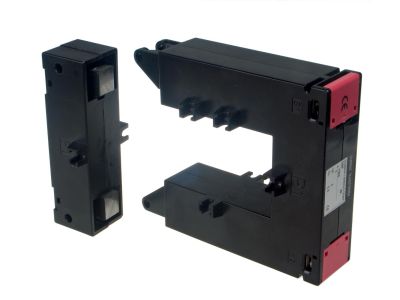

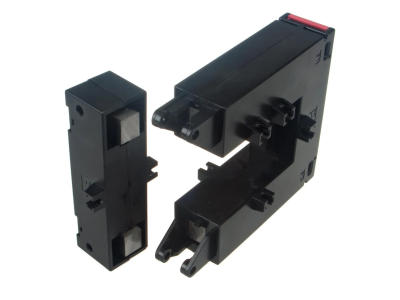

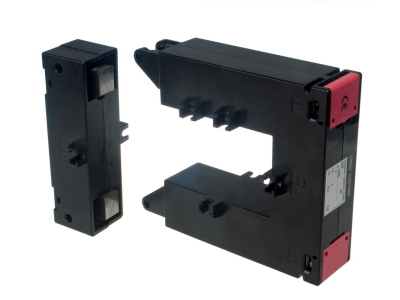

• Otwierany rdzeń (50×80 mm): Pozwala na szybki montaż na istniejących przewodach bez konieczności ich demontażu – idealne rozwiązanie w modernizowanych instalacjach.
• Współczynnik bezpieczeństwa FS ≤ 5: Ogranicza przetężenie po stronie wtórnej podczas zwarcia, chroniąc podłączone przyrządy pomiarowe i zabezpieczające.
• Stopień ochrony IP20: Zapewnia ochronę przed dotykiem przypadkowym i ciałami stałymi >12 mm, odpowiedni do montażu w suchych pomieszczeniach rozdzielni.

Zgodność z Normami

Przekładnik został zaprojektowany i wyprodukowany zgodnie z normą IEC 60044-1, która określa wymagania dla przekładników prądowych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Przekładnik prądowy TO-1000-5 jest dedykowany do pomiarów i zabezpieczeń w sieciach niskiego napięcia (max. 0,66 kV AC). Sprawdza się w następujących scenariuszach:

• Pomiar zużycia energii elektrycznej w budynkach przemysłowych i komercyjnych – współpraca z licznikami energii, analizatorami sieci.
• Zabezpieczenia nadprądowe i różnicowoprądowe – dostarczanie sygnału prądowego do przekaźników i układów ochronnych.
• Monitorowanie obciążeń w rozdzielnicach głównych i podrozdzielniach – wizualizacja parametrów sieci w systemach BMS/SCADA.
• Modernizacja istniejących instalacji – montaż na przewodach bez przerywania pracy obwodu dzięki otwieranemu rdzeniowi.

Wskazówki Montażowe

Montaż przekładnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu pierwotnego. Przekładnik mocuje się na tablicy montażowej za pomocą śrub (wymiary otworów montażowe podano w karcie katalogowej). Pozycja montażu – pionowa lub pozioma, zgodnie z danymi producenta. Przewody przyłączeniowe do zacisków S1/S2 (przekrój max. 4 mm²) należy dokręcić momentem 0,5 Nm, aby zapewnić pewne połączenie elektryczne. Przekładnik może być instalowany w obwodach z częstotliwością 50–60 Hz, w temperaturze otoczenia od -15 do +50°C. Zachować zgodność z normą IEC 60044-1 oraz instrukcją producenta.

FAQ

• Czy przekładnik można montować na istniejących przewodach bez ich przecinania? Tak, dzięki otwieranemu rdzeniowi (wymiary wewnętrzne 50×80 mm) można go zamontować w dowolnym miejscu na przewodzie bez konieczności demontażu połączeń.
• Jaki jest stopień ochrony i gdzie można go stosować? Stopień ochrony IP20 oznacza, że przekładnik jest chroniony przed dotykiem przypadkowym oraz ciałami stałymi o średnicy powyżej 12 mm. Nadaje się do montażu w suchych rozdzielnicach wewnątrz pomieszczeń.
• Co oznacza współczynnik bezpieczeństwa FS ≤ 5? Współczynnik FS (Fach Safety) określa, że przy prądzie pierwotnym 5-krotnie większym od znamionowego prąd wtórny nie przekroczy 25 A, co zabezpiecza przyrządy pomiarowe przed uszkodzeniem w warunkach zwarciowych.
