Przekładnik prądowy z otwartym rdzeniem 300A/5A 1,5VA kl.0,5 FS5 | TO-300-5 F&F

Opis i Kluczowe Cechy

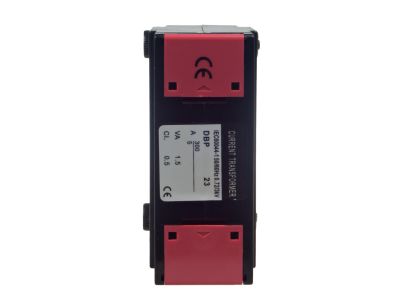

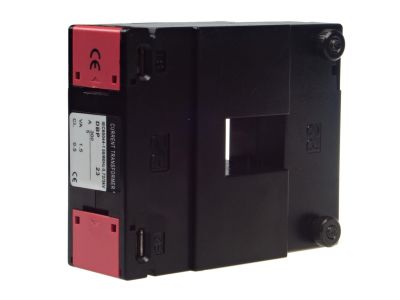

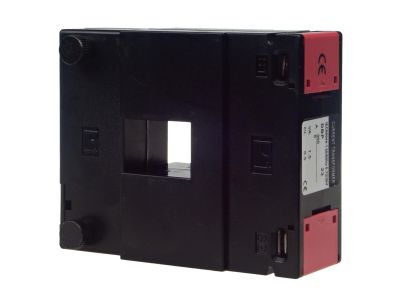

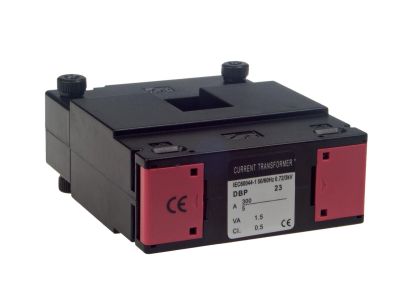

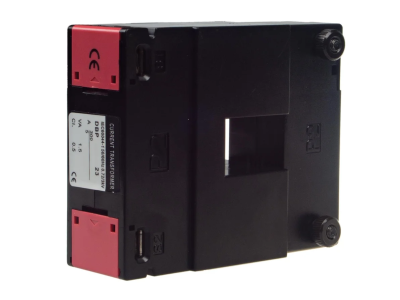

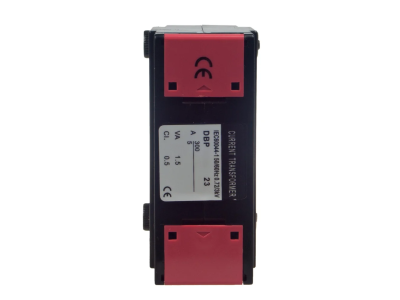

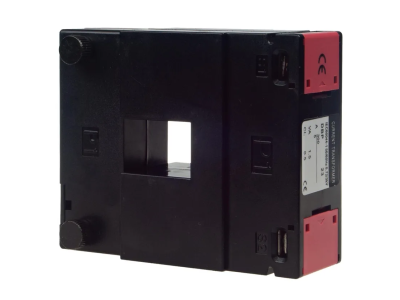

Przekładnik prądowy TO-300-5 z otwieranym rdzeniem o wymiarach okna 21×32 mm przeznaczony jest do proporcjonalnej zmiany dużych natężeń prądu na wartość wtórną 5 A. Przekładnia 300/5 A, klasa dokładności 0.5, moc 1,5 VA oraz współczynnik bezpieczeństwa FS ≤ 5 gwarantują niezawodny pomiar i ochronę podłączonych urządzeń. Stopień ochrony IP20 umożliwia montaż w suchych rozdzielnicach i tablicach elektrycznych.

• Przekładnia 300/5 A: Umożliwia dokładny pomiar prądów roboczych do 300 A przy standardowym prądzie wtórnym 5 A, kompatybilnym z licznikami energii, przekaźnikami i miernikami.
• Klasa dokładności 0.5: Zapewnia niski błąd pomiaru (±0,5 %), co jest kluczowe przy rozliczeniach energii i sterowaniu procesami przemysłowymi.
• Moc znamionowa 1,5 VA: Niski pobór mocy pozwala na stosowanie w obwodach o ograniczonej energii, nieobciążając nadmiernie źródła.
• Współczynnik bezpieczeństwa FS ≤ 5: Ogranicza prąd wtórny w przypadku zwarcia strony pierwotnej, chroniąc podłączone urządzenia pomiarowe przed uszkodzeniem.

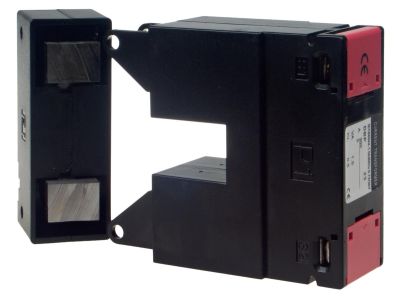

• Otwierany rdzeń 21×32 mm: Umożliwia szybki montaż na istniejącym przewodzie bez jego demontażu – idealne do modernizacji instalacji i tymczasowych pomiarów.

Zgodność z Normami

Przekładnik spełnia wymagania normy IEC 60044-1 dotyczącej przekładników prądowych. Posiada certyfikat CE, co potwierdza zgodność z europejskimi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przekładnik TO-300-5 sprawdza się wszędzie tam, gdzie wymagane jest odseparowanie galwaniczne i przetworzenie dużego prądu na bezpieczną wartość pomiarową.

• Pomiar zużycia energii w rozdzielnicach głównych, podlicznikach i tablicach mieszkań.
• Wejścia prądowe w analizatorach parametrów sieci, miernikach mocy i licznikach energii.
• Sygnalizacja i sterowanie w automatyce budynkowej oraz przemysłowej – współpraca z przekaźnikami nadprądowymi i sterownikami PLC.
• Zabezpieczenia przeciwzwarciowe i przeciążeniowe w instalacjach niskiego napięcia do 0,66 kV AC.

Wskazówki Montażowe

Montaż i demontaż przekładnika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przekładnik montuje się na tablicy w pozycji pionowej lub poziomej. Przed zamknięciem rdzenia należy upewnić się, że przewód pierwotny jest prawidłowo ułożony w oknie 21×32 mm. Zaciski wtórne S1/S2 dokręcać momentem 0,5 Nm, stosując przewód o maksymalnym przekroju 4 mm². Należy przestrzegać zakresu temperatury pracy –15…50°C oraz zapewnić suchą lokalizację (IP20).

FAQ

• Czy przekładnik może pracować z prądem stałym? Nie, przekładnik jest przeznaczony wyłącznie do prądu przemiennego o częstotliwości 50–60 Hz.
• Jaki jest stopień ochrony i gdzie można go montować? Stopień ochrony IP20 – przekładnik chroni przed dostępem palcem, ale nie przed wilgocią; montaż wyłącznie w suchych wnętrzach, np. w rozdzielnicach.
• Co oznacza współczynnik bezpieczeństwa FS ≤ 5? Oznacza to, że w przypadku zwarcia po stronie pierwotnej prąd wtórny zostanie ograniczony do maksymalnie 5‑krotności prądu znamionowego (5 A), chroniąc podłączone przyrządy pomiarowe.
