Przekładnik prądowy z otwartym rdzeniem 250A/5A 1,5VA kl.0,5 FS5 | TO-250-5 F&F

Opis i Kluczowe Cechy

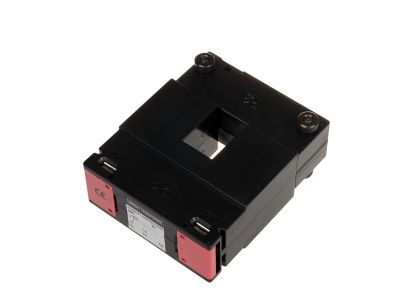

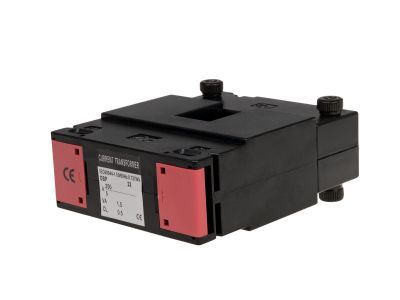

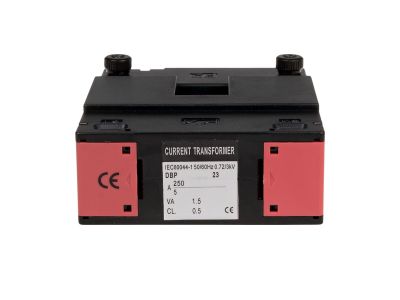

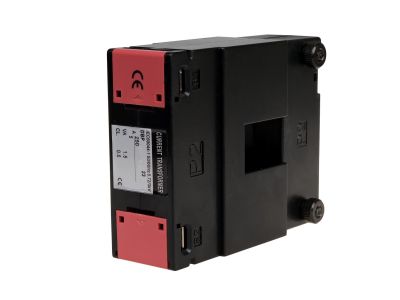

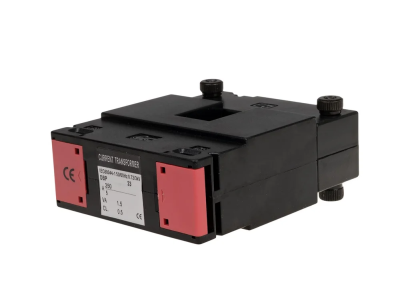

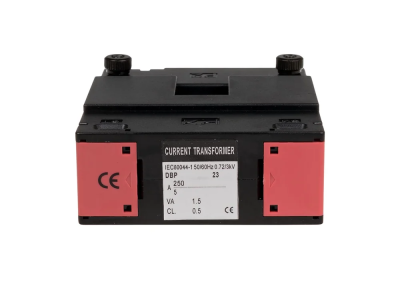

Przekładnik prądowy TO-250-5 jednofazowy z otwieranym rdzeniem o przekładni 250/5 A i mocy 1,5 VA w klasie dokładności 0.5 oraz współczynniku bezpieczeństwa FS5. Dzięki otwieranemu rdzeniowi (okno 21x32 mm) umożliwia łatwy montaż bez przerywania obwodu pierwotnego, co skraca czas instalacji i eliminuje konieczność demontażu przewodów. Przystosowany do pomiarów w sieciach niskiego napięcia do 0,66 kV AC, stopień ochrony IP20.

• Przekładnia 250/5 A: Proporcjonalna redukcja dużych prądów pierwotnych do bezpiecznego poziomu 5 A, umożliwiająca współpracę z licznikami energii, miernikami i przekaźnikami.
• Klasa dokładności 0.5: Wysoka precyzja pomiaru – błąd poniżej 0,5% w całym zakresie, gwarantująca wiarygodne rozliczanie energii i skuteczne monitorowanie obciążenia.
• Moc 1,5 VA: Wystarczająca do zasilania typowych urządzeń pomiarowych o niskim poborze mocy, bez ryzyka przegrzania przekładnika.
• Współczynnik bezpieczeństwa FS5: W przypadku zwarcia po stronie wtórnej przekładnik nie generuje nadmiernie wysokiego napięcia, chroniąc podłączone przyrządy pomiarowe przed uszkodzeniem.
• Otwierany rdzeń (21x32 mm): Montaż bez konieczności przecinania przewodu – wystarczy rozchylić rdzeń, umieścić przewód pierwotny i zablokować, co znacząco przyspiesza instalację.

Zgodność z Normami

Produkt spełnia wymagania normy IEC 60044-1 dotyczącej przekładników prądowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Przekładnik prądowy TO-250-5 znajduje zastosowanie w systemach pomiaru i monitoringu energii elektrycznej w instalacjach niskiego napięcia. Sprawdza się szczególnie tam, gdzie wymagana jest szybka i nieinwazyjna instalacja.

• Liczniki energii czynnej i biernej w układach półpośrednich i pośrednich.
• Systemy monitorowania zużycia energii (BMS) oraz rozdzielnice główne.
• Zabezpieczenia przeciążeniowe i zwarciowe z przekaźnikami pomiarowymi.
• Laboratoria i stanowiska testowe wymagające precyzyjnego odwzorowania prądu.

Wskazówki Montażowe

Montaż przekładnika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do prac w instalacjach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu pierwotnego i upewnić się, że jest ono wyłączone. Produkt mocowany jest na tablicy (płycie montażowej) w pozycji pionowej lub poziomej. Po zamknięciu rdzenia i umieszczeniu przewodu pierwotnego (średnica przewodu nie może przekraczać 21x32 mm) należy dokręcić zaciski śrubowe S1/S2 momentem 0,5 Nm. Przekrój przewodów wtórnych dobierać zgodnie z obciążeniem – zalecane maks. 4 mm². Należy pamiętać o zwarciu zacisków wtórnych przed odłączeniem przekładnika od przyrządów pomiarowych.

FAQ

• Czy przekładnik wymaga zasilania zewnętrznego? Nie – jest to urządzenie pasywne, które wytwarza prąd wtórny proporcjonalny do prądu pierwotnego. Nie wymaga podłączenia do źródła napięcia.
• Jaki jest stopień ochrony przekładnika? Stopień ochrony wynosi IP20 – urządzenie jest chronione przed dotknięciem palcem i przed wnikaniem ciał stałych o średnicy ≥12 mm, ale nie jest odporne na wilgoć. Należy montować w suchym wnętrzu rozdzielnicy.
• Czy przekładnik można montować w pozycji poziomej? Tak, dane producenta dopuszczają montaż zarówno w pozycji pionowej, jak i poziomej. Należy jednak zapewnić swobodny przepływ powietrza wokół obudowy.
