Przekładnik prądowy TO z otwieranym rdzeniem 21x32mm, 200/5 A/A, 1.5VA, kl. 0.5, FS5, IP20 | TO-200-5 F&F

Opis i Kluczowe Cechy

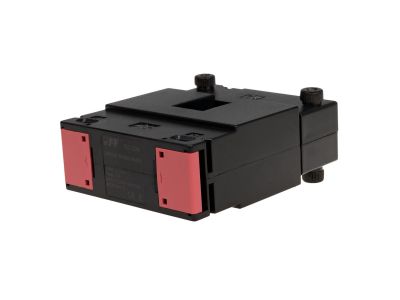

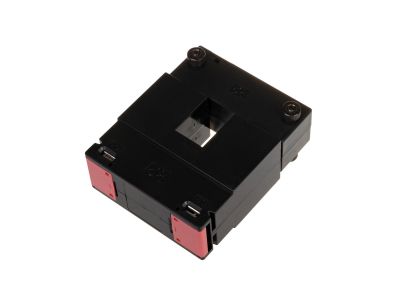

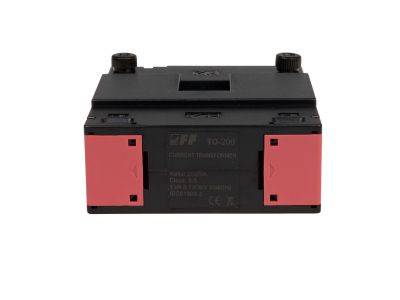

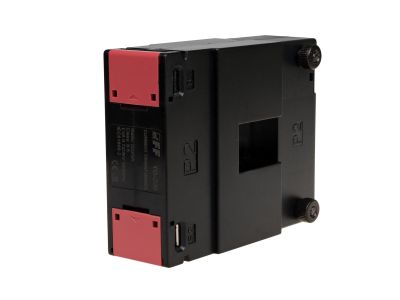

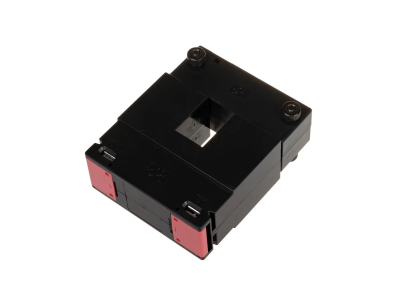

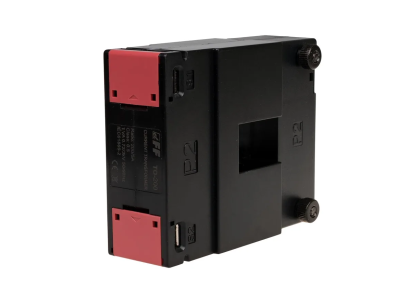

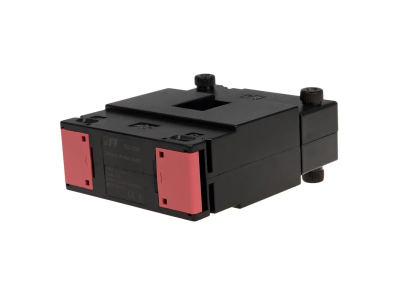

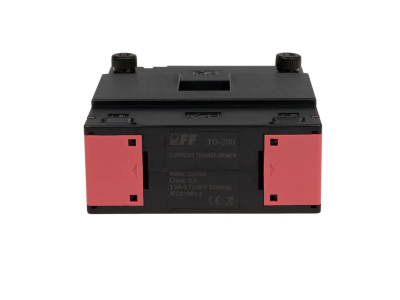

Przekładnik prądowy TO-200-5 marki F&F to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Kluczową cechą tego modelu jest konstrukcja z otwieranym rdzeniem, która pozwala na bezinwazyjny montaż na istniejących przewodach lub szynach prądowych o wymiarach do 21x32 mm. Przekładnia prądowa wynosi 200/5 A, co oznacza, że prąd pierwotny o natężeniu 200 A jest proporcjonalnie transformowany na prąd wtórny o wartości 5 A, idealnie dopasowany do standardowych wejść mierników, analizatorów parametrów sieci oraz układów automatyki.

• Wysoka precyzja: Klasa dokładności 0,5 gwarantuje błąd pomiarowy nieprzekraczający 0,5% przy prądzie znamionowym, co jest kluczowe w systemach rozliczeniowych i precyzyjnym monitoringu energii.
• Bezpieczeństwo urządzeń: Współczynnik bezpieczeństwa FS mniejszy niż 5 (FS5) chroni podłączone przyrządy pomiarowe przed uszkodzeniem w przypadku wystąpienia prądów zwarciowych w obwodzie pierwotnym.
• Solidne przyłącza: Zaciski śrubowe S1/S2 o przekroju 4 mm² zapewniają pewny styk elektryczny, a zalecany moment dokręcania wynoszący 0,5 Nm eliminuje ryzyko poluzowania się przewodów pod wpływem drgań.
• Izolacja: Napięcie przebicia izolacji na poziomie 3 kV przez 1 minutę oraz maksymalne napięcie pracy 0,66 kV AC zapewniają wysoki standard bezpieczeństwa eksploatacji.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z międzynarodową normą IEC 60044-1, która definiuje wymagania techniczne dla przekładników prądowych indukcyjnych. Zgodność z tą normą potwierdza stabilność parametrów metrologicznych, odpowiednią wytrzymałość dielektryczną oraz odporność na przeciążenia termiczne i dynamiczne. Produkt posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed wnikaniem obcych ciał stałych o średnicy powyżej 12,5 mm.

Zastosowanie

Przekładnik TO-200-5 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest niezastąpiony w sytuacjach, gdzie modernizacja układu pomiarowego musi odbyć się bez przerywania ciągłości zasilania (dzięki otwieranemu rdzeniowi). Główne obszary wykorzystania to:

• Systemy monitoringu zużycia energii elektrycznej w zakładach produkcyjnych.
• Układy kontrolne w rozdzielnicach niskiego napięcia (nn).
• Współpraca z licznikami energii, multimetrami tablicowymi oraz przekaźnikami priorytetowymi.
• Analiza obciążenia poszczególnych faz w systemach zarządzania energią (EMS).

Wskazówki Montażowe

Montaż przekładnika powinien być przeprowadzony przez wykwalifikowany personel. Dzięki uniwersalnej konstrukcji, urządzenie może być montowane w pozycji pionowej lub poziomej na tablicy montażowej. Przed instalacją należy upewnić się, że okno przekładnika (21x32 mm) jest odpowiednio dopasowane do szyny lub przewodu. Ważne: Nigdy nie wolno pozostawiać strony wtórnej przekładnika w stanie otwartym (nieobciążonym), gdy w obwodzie pierwotnym płynie prąd, gdyż może to doprowadzić do powstania wysokiego napięcia na zaciskach S1-S2 i uszkodzenia izolacji lub porażenia personelu.

FAQ

• Czy montaż wymaga rozłączania szyn prądowych? Nie, dzięki otwieranemu rdzeniowi przekładnik można zapiąć na pracującym przewodzie po uprzednim zabezpieczeniu miejsca pracy.
• Jaka jest moc wyjściowa przekładnika? Moc znamionowa wynosi 1,5 VA, co należy uwzględnić przy doborze długości i przekroju przewodów łączących przekładnik z miernikiem, aby nie przekroczyć dopuszczalnej impedancji pętli.
• W jakich temperaturach może pracować urządzenie? Przekładnik jest przystosowany do pracy w szerokim zakresie temperatur od -15°C do +50°C, co pozwala na jego stosowanie w większości standardowych rozdzielnic elektrycznych.
