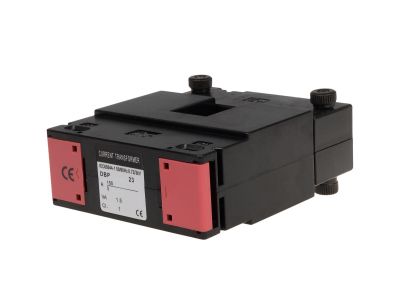

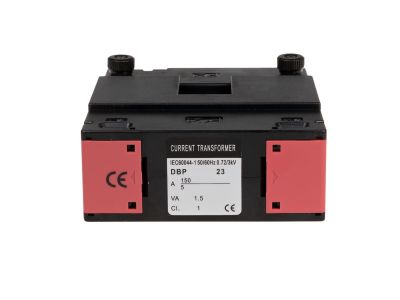

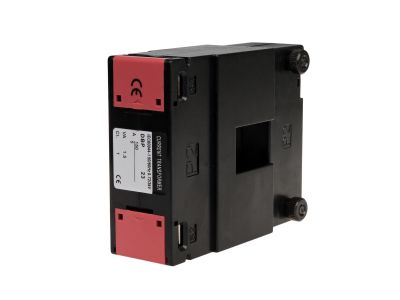

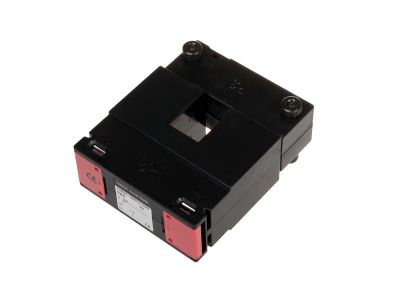

Przekładnik prądowy TO z otwieranym rdzeniem 21x32mm, 150/5 A/A, 1.5VA, kl. 1, FS5, IP20 | TO-150-5 F&F

Opis i Kluczowe Cechy

Przekładnik prądowy TO-150-5 marki F&F to zaawansowane urządzenie pomiarowe typu jednofazowego, zaprojektowane z myślą o profesjonalnych systemach monitoringu energii. Kluczową cechą tego modelu jest budowa z otwieranym rdzeniem, która stanowi przełom w modernizacji istniejących instalacji elektrycznych. Dzięki tej konstrukcji możliwa jest instalacja przekładnika na szynach prądowych lub przewodach bez konieczności ich rozłączania, co znacząco redukuje czas przestoju i koszty prac montażowych.

• Przekładnia prądowa: Urządzenie transformuje prąd pierwotny o natężeniu 150 A na prąd wtórny 5 A, co pozwala na bezpieczną współpracę z licznikami energii, multimetrami oraz systemami sterowania.
• Wysoka precyzja: Klasa dokładności 1 gwarantuje błąd pomiarowy nieprzekraczający 1%, co jest kluczowe w systemach rozliczeniowych i analitycznych.
• Moc znamionowa: Moc wyjściowa wynosząca 3 VA pozwala na stabilne zasilanie obwodów pomiarowych nawet przy pewnej odległości od urządzenia odbiorczego.
• Bezpieczeństwo: Współczynnik bezpieczeństwa FS mniejszy niż 5 chroni podłączone przyrządy pomiarowe przed skutkami prądów zwarciowych w obwodzie pierwotnym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi. Przekładnik spełnia wymagania normy IEC 60044-1, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Izolacja urządzenia została przetestowana pod kątem napięcia przebicia wynoszącego 3 kV w czasie 1 minuty, co zapewnia wysoki poziom ochrony personelu i mienia. Maksymalne napięcie pracy urządzenia wynosi 0,66 kV AC, co czyni go idealnym rozwiązaniem dla standardowych sieci niskiego napięcia.

Zastosowanie

Przekładnik TO-150-5 znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce i automatyce budynkowej. Jest niezastąpiony w:

• Systemach monitoringu zużycia energii elektrycznej w zakładach przemysłowych.
• Modernizacji rozdzielnic, gdzie brak jest miejsca na demontaż szyn prądowych.
• Układach pomiarowych współpracujących z analizatorami parametrów sieci.
• Systemach zarządzania energią (EMS), gdzie wymagana jest wysoka precyzja danych wejściowych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny, jednak wymaga zachowania standardów bezpieczeństwa. Przekładnik jest przystosowany do montażu tablicowego w pozycji pionowej lub poziomej. Otwór o wymiarach 21x32 mm pozwala na swobodne objęcie przewodu lub szyny. Przyłącza S1 i S2 zostały wyposażone w solidne zaciski śrubowe o przekroju 4 mm², co zapewnia pewny styk elektryczny. Podczas dokręcania śrub należy zachować moment obrotowy wynoszący 0,5 Nm, aby uniknąć uszkodzenia zacisków przy jednoczesnym zapewnieniu trwałości połączenia. Należy pamiętać, aby nigdy nie pozostawiać strony wtórnej przekładnika w stanie otwartym podczas przepływu prądu przez obwód pierwotny.

FAQ

• Czy montaż wymaga rozcinania kabli? Nie, dzięki otwieranemu rdzeniowi montaż odbywa się poprzez zapięcie obudowy na istniejącym przewodzie.
• Jaki jest stopień ochrony urządzenia? Przekładnik posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.
• W jakich temperaturach może pracować urządzenie? Przekładnik jest przystosowany do pracy w szerokim zakresie temperatur od -15°C do +50°C.
• Czy urządzenie nadaje się do systemów rozliczeniowych? Tak, klasa dokładności 1 jest standardem akceptowanym w wielu systemach kontroli i wewnętrznego rozliczania energii.
