Przekładnik prądowy z zamkniętym rdzeniem 600A/5A 5VA kl.0,5 FS5 | TI-600-5 F&F

Alternatywny kod produktu: TI-600/5

Opis i Kluczowe Cechy

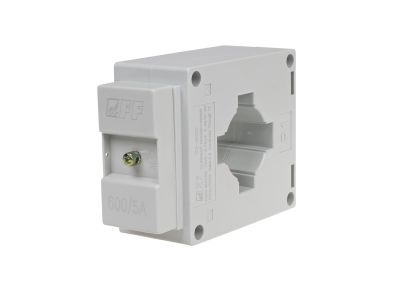

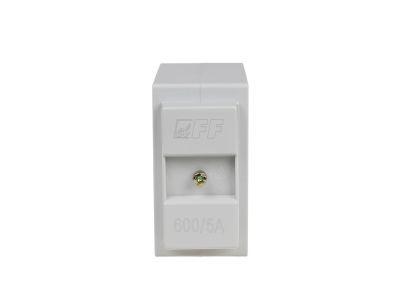

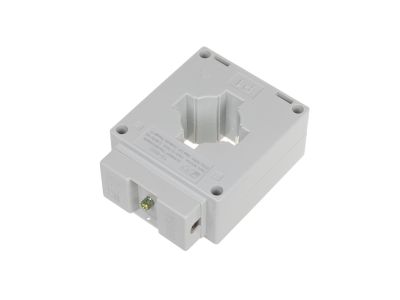

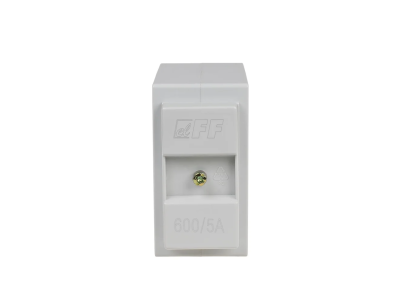

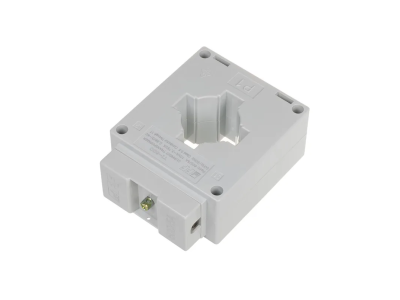

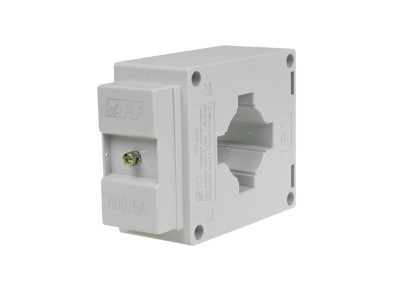

Przekładnik prądowy TI-600/5A (FI-30mm) to jednofazowy transformator pomiarowy z zamkniętym rdzeniem o przekładni 600/5 A/A, mocy 10 VA i klasie dokładności 0.5. Współczynnik bezpieczeństwa FS5 chroni przed nasyceniem rdzenia w stanach zwarciowych. Konstrukcja umożliwia montaż na tablicy lub szynoprzewodzie, a otwór przelotowy o średnicy 30 mm (okno 40×30×10 mm) pozwala na przewleczenie przewodu pierwotnego. Stopień ochrony IP20.

• Przekładnia 600/5 A: Umożliwia bezpieczne pomiary prądów pierwotnych do 600 A na standardowym zakresie wtórnym 5 A, kompatybilnym z większością liczników i przekaźników.
• Moc 10 VA: Zapewnia wystarczający zapas mocy do podłączenia dłuższych przewodów wtórnych lub kilku odbiorników pomiarowych bez spadku dokładności.
• Klasa dokładności 0.5: Gwarantuje błąd pomiaru poniżej 0,5% w całym zakresie, odpowiednia do zastosowań półlegalnych i przemysłowych.
• Współczynnik bezpieczeństwa FS5: Rdzeń nie ulega nasyceniu przy prądzie pierwotnym do 5-krotności prądu znamionowego (3000 A), co chroni przyrządy pomiarowe w stanach zwarciowych.
• Wytrzymałość izolacji 3 kV/1 min: Potwierdza bezpieczeństwo pracy w instalacjach o maksymalnym napięciu 0,66 kV AC.

Zgodność z Normami

Przekładnik spełnia wymagania normy IEC 60044-1 dotyczącej przekładników prądowych. Posiada certyfikat CE oraz stopień ochrony IP20. Wszystkie parametry elektryczne i mechaniczne są zgodne z deklaracją producenta.

Zastosowanie

Przekładnik TI-600-5 znajduje szerokie zastosowanie w układach pomiarowych, zabezpieczeniowych i sterujących w instalacjach niskiego napięcia. Dzięki wysokiej klasie dokładności i współczynnikowi bezpieczeństwa FS5 nadaje się zarówno do pomiarów półlegalnych, jak i do współpracy z przekaźnikami zabezpieczeniowymi.

• Pomiar energii elektrycznej w licznikach kWh, analizatorach sieci i miernikach cyfrowych.
• Współpraca z przekaźnikami zabezpieczeniowymi nadprądowymi i różnicowymi w rozdzielnicach głównych.
• Monitorowanie prądów obciążenia w szafach sterowniczych i systemach automatyki budynkowej (BACNET, Modbus).
• Sygnalizacja przekroczenia prądu w układach alarmowych i systemach zarządzania energią.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu pierwotnego. Przekładnik mocuj na szynoprzewodzie (szynie zbiorczej) lub tablicy montażowej, w pozycji pionowej lub poziomej. Przewód pierwotny przełóż przez otwór przelotowy o średnicy 30 mm. Podłącz przewody wtórne do zacisków S1/S2 – zaciski śrubowe przyjmują przewody o przekroju do 4 mm². Dokręć śruby momentem 0,5 Nm. Upewnij się, że temperatura otoczenia nie wykracza poza zakres -5÷40°C. Przekładnik nie wymaga dodatkowego uziemienia – zastosuj standardowe zasady ochrony przeciwporażeniowej.

FAQ

• Jaki przekrój przewodów można podłączyć do zacisków S1/S2? Zaciski śrubowe przyjmują przewody o przekroju do 4 mm². Zalecany moment dokręcenia to 0,5 Nm.
• Czy przekładnik można montować na szynie DIN? Konstrukcja przewiduje montaż na szynoprzewodzie (szynie zbiorczej) lub bezpośrednio na tablicy montażowej. Nie jest przystosowany do typowej szyny DIN 35 mm.
• Co oznacza współczynnik bezpieczeństwa FS5? Współczynnik FS=5 informuje, że rdzeń nie nasyca się przy prądzie pierwotnym do 5-krotności prądu znamionowego (3000 A). Dzięki temu w stanie zwarcia prąd wtórny jest wiernie odwzorowany, co chroni podłączone urządzenia pomiarowe przed uszkodzeniem.
