Przekładnik prądowy TI Fi-30mm (40/30x10mm), 400/5 A/A, 10VA, kl. 0.5, FS5, IP20 | TI-400-5 F&F

Opis i Kluczowe Cechy

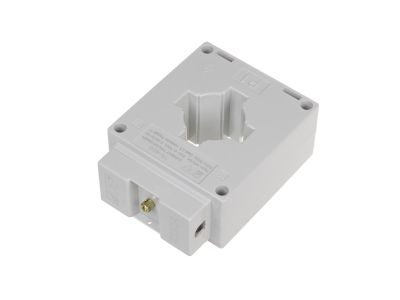

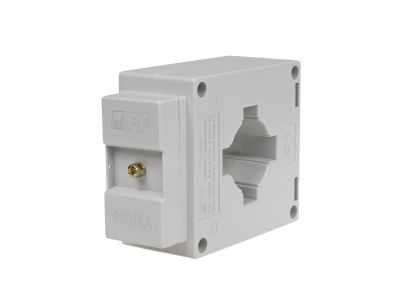

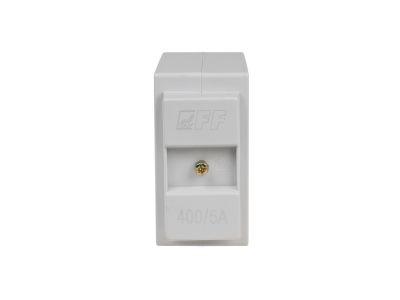

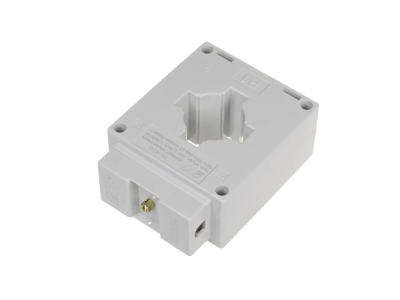

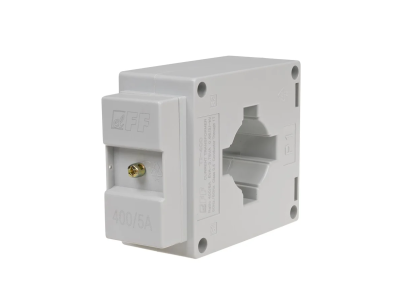

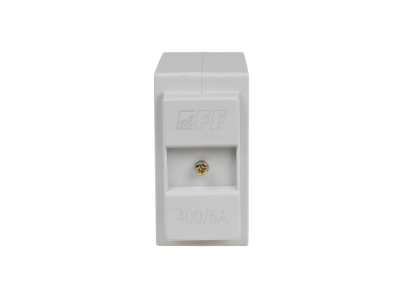

Przekładnik prądowy TI-400-5 marki F&F to profesjonalne urządzenie jednofazowe o budowie z zamkniętym rdzeniem, zaprojektowane do precyzyjnego przekształcania wysokich natężeń prądu pierwotnego na wartości bezpieczne dla aparatury pomiarowej. Przekładnia prądowa wynosi 400/5 A, co oznacza, że prąd o natężeniu 400 A w obwodzie głównym jest transformowany na prąd 5 A na wyjściu wtórnym. Urządzenie charakteryzuje się wysoką klasą dokładności 0,5, co czyni je idealnym rozwiązaniem do systemów rozliczeniowych i zaawansowanego monitoringu energii.

• Wysoka moc znamionowa: Moc wynosząca 10 VA pozwala na podłączenie urządzeń pomiarowych o większym poborze własnym lub przy zachowaniu dłuższych przewodów pomiarowych bez utraty dokładności.
• Bezpieczeństwo aparatury: Współczynnik bezpieczeństwa FS mniejszy niż 5 (FS<5) skutecznie chroni podłączone mierniki przed skutkami prądów zwarciowych w obwodzie pierwotnym.
• Solidna konstrukcja: Obudowa o stopniu ochrony IP20 zapewnia bezpieczeństwo użytkowania, a napięcie przebicia izolacji na poziomie 3 kV przez 1 minutę gwarantuje wysoką wytrzymałość dielektryczną.
• Precyzyjne przyłącza: Zaciski śrubowe S1/S2 o przekroju 4 mm² umożliwiają pewny montaż przewodów, a zalecany moment dokręcania 0,5 Nm zapobiega uszkodzeniom mechanicznym przy zachowaniu optymalnego styku elektrycznego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczowym punktem odniesienia jest norma IEC 60044-1, która definiuje wymagania techniczne dla przekładników prądowych stosowanych w układach pomiarowych i zabezpieczeniowych. Urządzenie pracuje przy maksymalnym napięciu roboczym 0,66 kV AC i jest przystosowane do częstotliwości sieciowych 50÷60 Hz, co potwierdza jego uniwersalność w europejskich systemach elektroenergetycznych.

Zastosowanie

Przekładnik TI-400-5 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest niezbędnym elementem w:

• Układach pomiaru pośredniego energii elektrycznej w rozdzielnicach głównych.
• Systemach monitoringu obciążenia maszyn i linii produkcyjnych.
• Współpracy z multimetrami tablicowymi, amperomierzami oraz analizatorami parametrów sieci.
• Układach automatyki wymagających precyzyjnej informacji o aktualnym poborze prądu.

Wskazówki Montażowe

Przekładnik oferuje elastyczne możliwości instalacji, pozwalając na montaż zarówno w pozycji pionowej, jak i poziomej. Może być zamontowany bezpośrednio na tablicy lub na szynoprzędzie. Otwór okienny o wymiarach 40x10 mm lub 30x10 mm (oraz średnica otworu okrągłego 30 mm) pozwala na wygodne przeprowadzenie szyn prądowych lub kabli o dużym przekroju. Podczas montażu należy zwrócić szczególną uwagę na oznaczenia zacisków P1/P2 (strona pierwotna) oraz S1/S2 (strona wtórna), aby zachować prawidłową polaryzację pomiaru. Urządzenie jest przystosowane do pracy w temperaturach od -5°C do +40°C.

FAQ

• Czy przekładnik może pracować z otwartym obwodem wtórnym? Nie, kategorycznie zabrania się rozłączania obwodu wtórnego (S1/S2) w czasie, gdy przez obwód pierwotny płynie prąd. Może to doprowadzić do powstania wysokiego napięcia niebezpiecznego dla życia i uszkodzenia izolacji urządzenia.
• Jaki jest cel współczynnika FS<5? Współczynnik ten ogranicza wzrost prądu wtórnego podczas awarii (zwarcia) w sieci pierwotnej, co chroni delikatne ustroje pomiarowe podłączonych mierników przed zniszczeniem.
• Czy urządzenie nadaje się do rozliczeń z zakładem energetycznym? Klasa dokładności 0,5 jest standardem wymaganym w wielu systemach półpośredniego pomiaru energii, jednak ostateczna akceptacja zależy od lokalnych wytycznych dostawcy energii.
