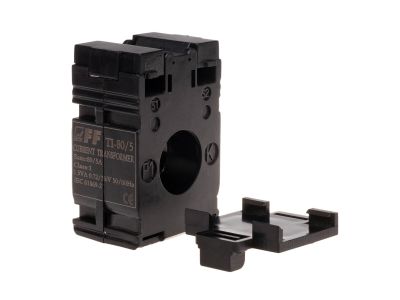

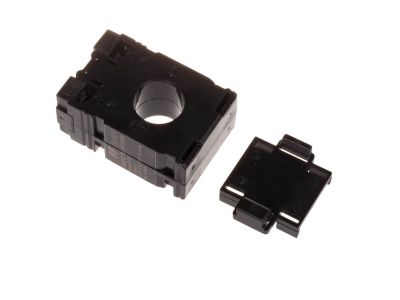

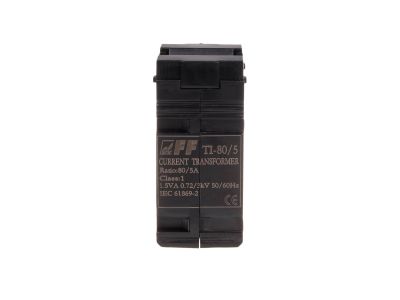

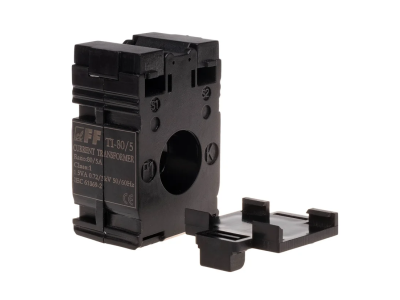

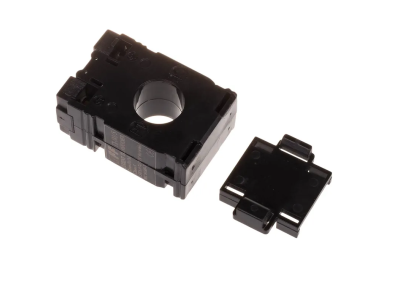

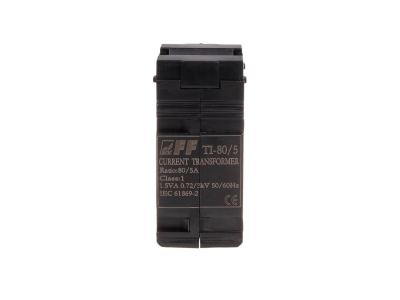

Przekładnik prądowy z zamkniętym rdzeniem 80A/5A 1,5VA kl.1 FS5 | TI-80-5 F&F

Opis i Kluczowe Cechy

Przekładnik prądowy TI-80-5 o przekładni 80/5 A to urządzenie służące do proporcjonalnego przekształcania wysokich prądów pierwotnych na bezpieczne wartości wtórne (5 A), umożliwiające podłączenie standardowych przyrządów pomiarowych i zabezpieczeniowych. Dzięki mocy 2,5 VA, klasie dokładności 1 oraz współczynnikowi bezpieczeństwa FS5 zapewnia wierne odwzorowanie przebiegu prądu i ochronę przed przetężeniami. Otwór przelotowy o średnicy 22 mm ułatwia montaż na przewodzie lub szynie. Stopień ochrony IP20 gwarantuje bezpieczną pracę w suchych pomieszczeniach rozdzielnic.

• Przekładnia 80/5 A: redukuje prąd pierwotny do standardowego prądu wtórnego 5 A, co pozwala na współpracę z licznikami, miernikami i przekaźnikami bez ryzyka przeciążenia obwodu wtórnego.
• Klasa dokładności 1: gwarantuje błąd pomiaru nieprzekraczający 1% w całym zakresie, co jest kluczowe przy rozliczeniach energii i precyzyjnym monitoringu.
• Moc 2,5 VA: wystarczająca do zasilenia większości standardowych odbiorników pomiarowych i zabezpieczeniowych, zapewniając stabilną pracę bez nasycania rdzenia.
• Współczynnik bezpieczeństwa FS5: ogranicza prąd wtórny w przypadku zwarcia po stronie pierwotnej, chroniąc podłączone urządzenia przed uszkodzeniem.
• Otwór Ø22 mm i montaż na tablicy/szynoprzewodzie: uniwersalna instalacja na istniejących przewodach lub szynach bez konieczności demontażu obwodu głównego.

Zgodność z Normami

Przekładnik prądowy TI-80-5 został zaprojektowany i wyprodukowany zgodnie z normą IEC 60044-1, dotyczącą przekładników prądowych. Posiada napięcie przebicia izolacji 3 kV/1 min oraz maksymalne napięcie pracy 0,66 kV AC, co potwierdza jego bezpieczeństwo i niezawodność w typowych instalacjach niskiego napięcia. Produkt posiada oznaczenie CE.

Zastosowanie

Przekładnik prądowy TI-80-5 znajduje zastosowanie wszędzie tam, gdzie wymagane jest dokładne odwzorowanie prądu przemiennego w obwodach wtórnych. Sprawdza się w systemach pomiarowych, zabezpieczeniowych i sterowniczych.

• Pomiar energii elektrycznej – współpraca z licznikami energii, analizatorami sieci i miernikami cęgowego typu.
• Zabezpieczenia przeciążeniowe i zwarciowe – zasilanie przekaźników ochronnych i czujników prądowych w rozdzielnicach głównych.
• Sterowanie i automatyka – dostarczanie sygnału prądowego do sterowników PLC, regulatorów mocy i systemów BMS.
• Monitoring i diagnostyka – pomiar prądów roboczych w celu analizy obciążenia, wykrywania asymetrii i przeciążeń.

Wskazówki Montażowe

Montaż przekładnika prądowego powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu pierwotnego. Urządzenie mocuje się na szynoprzewodzie lub tablicy montażowej w pozycji pionowej lub poziomej (zgodnie z danymi producenta). Przewody przyłączeniowe S1/S2 należy podłączyć do zacisków śrubowych o przekroju max 4 mm² i dokręcić momentem zgodnym z instrukcją producenta. Przekrój przewodów w obwodzie wtórnym należy dobrać do mocy obciążenia (min. 2,5 mm²) oraz zabezpieczyć przed zwarciem.

FAQ

• Czy przekładnik nadaje się do pomiaru energii w liczniku półpośrednim? Tak, przekładnia 80/5 A oraz klasa dokładności 1 zapewniają wymaganą precyzję dla liczników energii w układach półpośrednich. Moc 2,5 VA jest wystarczająca do zasilenia standardowych liczników elektronicznych.
• Co oznacza współczynnik bezpieczeństwa FS5? FS5 oznacza, że prąd wtórny, przy obciążeniu znamionowym, nie przekroczy pięciokrotności wartości znamionowej nawet przy zwarciu po stronie pierwotnej. Chroni to podłączone przyrządy przed przetężeniami i uszkodzeniem.
• Jaki jest dopuszczalny zakres temperatury pracy? Producent podaje zakres pracy od -5°C do +40°C, co umożliwia stosowanie w typowych warunkach wewnątrz rozdzielnic i pomieszczeń przemysłowych. W przypadku wyższych temperatur należy uwzględnić korekcję mocy lub zastosować przekładnik o większej mocy.
