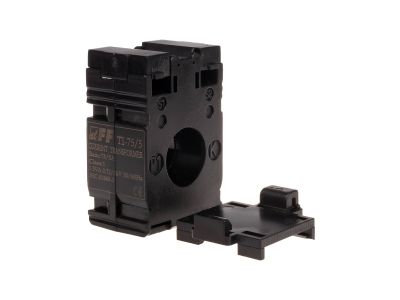

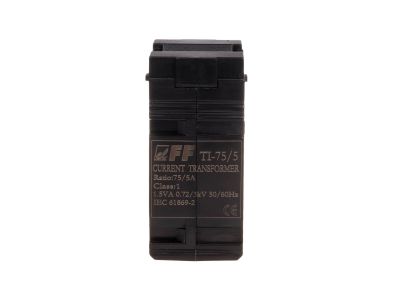

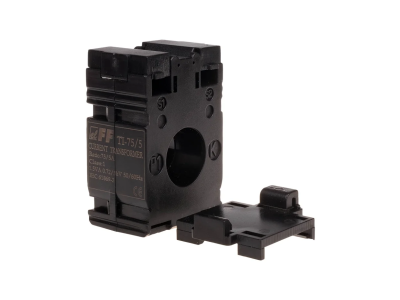

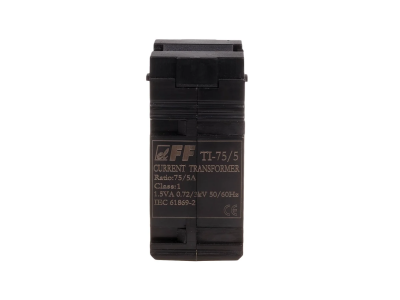

Przekładnik prądowy TI Fi-22mm, 75/5 A/A, 2.5VA, kl. 1, FS5, IP20 | TI-75-5 F&F

Opis i Kluczowe Cechy

Przekładnik prądowy TI-75-5 marki F&F to profesjonalne urządzenie jednofazowe o budowie z zamkniętym rdzeniem, zaprojektowane do precyzyjnego przekształcania wysokich natężeń prądu pierwotnego na wartości bezpieczne dla aparatury pomiarowej. Przekładnia znamionowa wynosi 75/5, co oznacza, że prąd o natężeniu 75 A w obwodzie pierwotnym jest transformowany na prąd 5 A na wyjściu wtórnym. Urządzenie charakteryzuje się mocą wynoszącą 2,5 VA oraz wysoką klasą dokładności 1, co czyni go idealnym rozwiązaniem do systemów rozliczeniowych i kontrolnych.

• Współczynnik bezpieczeństwa FS 5: Skutecznie chroni podłączone przyrządy pomiarowe przed skutkami prądów zwarciowych.
• Izolacja i bezpieczeństwo: Napięcie przebicia izolacji na poziomie 3 kV przez 1 minutę oraz maksymalne napięcie pracy 0,66 kV AC zapewniają stabilność w trudnych warunkach przemysłowych.
• Solidne przyłącza: Zaciski śrubowe S1/S2 o przekroju 4 mm² pozwalają na pewny montaż przewodów, a zalecany moment dokręcania 0,5 Nm gwarantuje optymalny styk elektryczny.

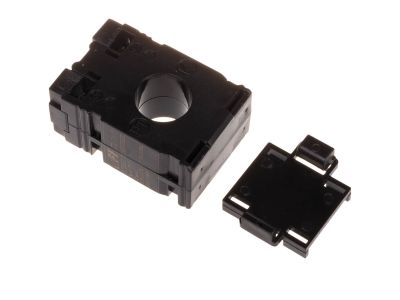

• Kompaktowa konstrukcja: Otwór o średnicy 22 mm umożliwia łatwe przeprowadzenie kabla lub szynoprzewodu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczową normą odniesienia jest IEC 60044-1, która definiuje wymagania techniczne dla przekładników prądowych stosowanych w układach pomiarowych i zabezpieczeniowych. Zgodność z tą normą potwierdza powtarzalność parametrów, stabilność klasy dokładności oraz bezpieczeństwo użytkowania w instalacjach niskiego napięcia do 0,66 kV.

Zastosowanie

Przekładnik TI-75-5 znajduje szerokie zastosowanie w nowoczesnej energetyce i automatyce budynkowej. Jest niezbędnym elementem w układach monitoringu zużycia energii, gdzie współpracuje z takimi urządzeniami jak:

• Multimetry cyfrowe i analogowe amperomierze tablicowe.
• Liczniki energii elektrycznej montowane na szynach DIN.
• Sterowniki PLC wyposażone w moduły pomiarowe.
• Systemy zarządzania energią (EMS) w zakładach produkcyjnych.

Dzięki stopniowi ochrony IP20, urządzenie jest przeznaczone do montażu wewnątrz rozdzielnic elektrycznych, chroniąc użytkownika przed przypadkowym dotknięciem części pod napięciem.

Wskazówki Montażowe

Montaż przekładnika TI-75-5 jest elastyczny i może odbywać się zarówno w pozycji pionowej, jak i poziomej. Urządzenie przystosowane jest do instalacji na tablicy lub bezpośrednio na szynoprzewodzie. Podczas instalacji należy zwrócić szczególną uwagę na:

• Kierunek przepływu prądu: Prawidłowe zorientowanie strony pierwotnej (P1/P2) względem odbiornika.
• Zaciski wtórne: Nigdy nie wolno pozostawiać obwodu wtórnego (S1/S2) otwartego podczas pracy strony pierwotnej pod obciążeniem, gdyż może to doprowadzić do powstania wysokiego napięcia i uszkodzenia izolacji.
• Środowisko pracy: Urządzenie powinno pracować w zakresie temperatur od -5°C do +40°C, co zapewnia utrzymanie deklarowanej klasy dokładności.

FAQ

• Czy przekładnik można montować na szynie DIN? Standardowo model ten montuje się na tablicy lub szynoprzewodzie, jednak dzięki kompaktowym wymiarom 87,5 x 104 mm łatwo adaptuje się do wnętrza większości szaf sterowniczych.
• Co oznacza klasa 1? Klasa 1 informuje, że błąd pomiarowy przy prądzie znamionowym nie przekracza 1%, co jest standardem w profesjonalnych pomiarach kontrolnych.
• Jaka jest średnica otworu na przewód? Przekładnik posiada otwór o średnicy 22 mm, co pozwala na swobodne przeprowadzenie standardowych przewodów prądowych o odpowiednim przekroju dla prądu 75 A.
