Przekładnik prądowy TI Fi-22mm, 50/5 A/A, 2.5VA, kl. 1, FS5, IP20 | TI-50-5 F&F

Opis i Kluczowe Cechy

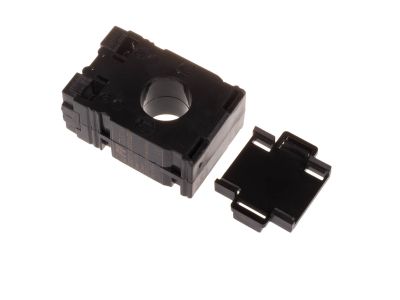

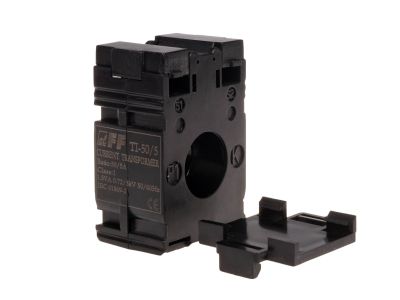

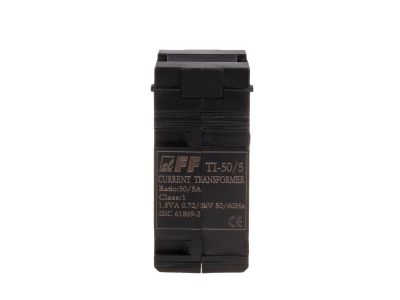

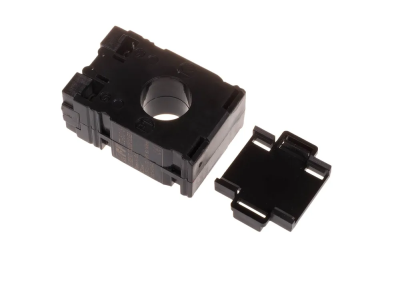

Przekładnik prądowy TI-50-5 marki F&F to profesjonalne urządzenie jednofazowe o budowie z zamkniętym rdzeniem, zaprojektowane do precyzyjnej transformacji wysokich natężeń prądu pierwotnego na wartości bezpieczne dla aparatury pomiarowej. Przekładnia prądowa wynosi 50/5, co oznacza, że prąd o natężeniu 50 A w obwodzie pierwotnym zostaje proporcjonalnie zredukowany do prądu wtórnego o wartości 5 A. Urządzenie charakteryzuje się klasą dokładności 1, co zapewnia niski błąd pomiarowy, niezbędny w systemach monitoringu energii i automatyce przemysłowej.

• Moc znamionowa: Moc wynosząca 2,5 VA pozwala na stabilną współpracę z nowoczesnymi miernikami cyfrowymi oraz przekaźnikami bez ryzyka nadmiernego obciążenia obwodu wtórnego.
• Bezpieczeństwo: Współczynnik bezpieczeństwa FS mniejszy niż 5 (FS < 5) skutecznie chroni podłączone przyrządy pomiarowe przed skutkami prądów zwarciowych w obwodzie pierwotnym.
• Izolacja: Napięcie przebicia izolacji na poziomie 3 kV przez 1 minutę oraz maksymalne napięcie pracy 0,66 kV AC gwarantują wysoką niezawodność w standardowych instalacjach niskiego napięcia.
• Przyłącza: Zaciski śrubowe S1/S2 o przekroju 4 mm² umożliwiają pewny montaż przewodów pomiarowych, a zalecany moment dokręcania 0,5 Nm zapewnia optymalny styk elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi wymogami normy IEC 60044-1, która definiuje standardy dla przekładników prądowych stosowanych w układach pomiarowych i zabezpieczeniowych. Zgodność ta potwierdza stabilność parametrów metrologicznych oraz bezpieczeństwo użytkowania w profesjonalnych rozdzielnicach elektrycznych. Stopień ochrony IP20 wskazuje na zabezpieczenie przed dostępem do części niebezpiecznych palcem, co jest standardem dla aparatury montowanej wewnątrz obudów i szaf sterowniczych.

Zastosowanie

Przekładnik TI-50-5 znajduje szerokie zastosowanie w systemach elektroenergetycznych, gdzie zachodzi potrzeba monitorowania obciążenia obwodów. Jest idealnym rozwiązaniem do:

• Współpracy z amperomierzami analogowymi i cyfrowymi o zakresie wejściowym 5 A.
• Podłączenia do liczników energii elektrycznej w układach pomiaru półpośredniego.
• Systemów zarządzania energią (EMS) i analizatorów parametrów sieci.
• Układów automatyki, gdzie wymagana jest informacja o aktualnym poborze prądu przez odbiorniki o mocy do 50 A.

Wskazówki Montażowe

Urządzenie posiada otwór o średnicy 22 mm (P1/P2), co pozwala na przeprowadzenie kabla lub szynoprzewodu o odpowiednim przekroju. Montaż jest niezwykle elastyczny – przekładnik może pracować w pozycji pionowej lub poziomej, a jego konstrukcja umożliwia instalację bezpośrednio na tablicy lub szynoprzędzie. Podczas instalacji należy zwrócić szczególną uwagę na polaryzację zacisków (P1/P2 dla obwodu pierwotnego oraz S1/S2 dla wtórnego). Ważne: Nigdy nie wolno pozostawiać obwodu wtórnego przekładnika w stanie otwartym podczas pracy obwodu pierwotnego, gdyż może to doprowadzić do powstania niebezpiecznych napięć i uszkodzenia izolacji.

FAQ

• Czy przekładnik można montować na szynie DIN? Standardowa konstrukcja przewiduje montaż na tablicy lub bezpośrednio na przewodzie/szynoprzędzie. Wymiary 87,5 mm x 104 mm są zoptymalizowane pod kątem szaf rozdzielczych.
• Jaki jest maksymalny prąd, który może płynąć przez otwór? Przekładnik jest dedykowany do prądu znamionowego 50 A.
• W jakim zakresie temperatur może pracować urządzenie? Przekładnik zachowuje swoje parametry w temperaturze otoczenia od -5°C do +40°C.
