Przekładnik prądowy z zamkniętym rdzeniem 40A/5A 1VA kl.1 FS5 | TI-40-5 F&F

Opis i Kluczowe Cechy

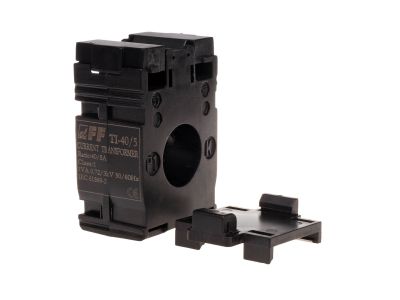

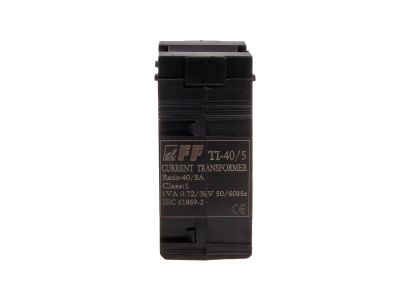

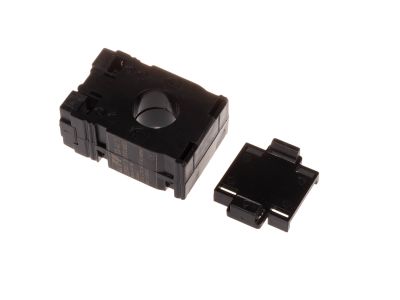

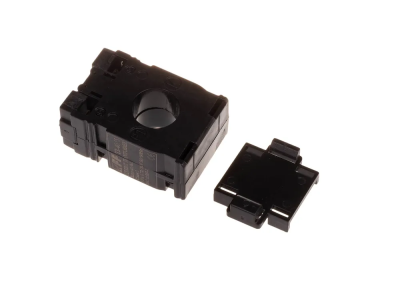

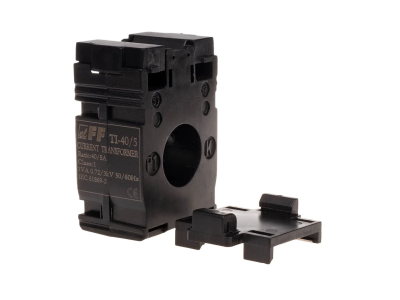

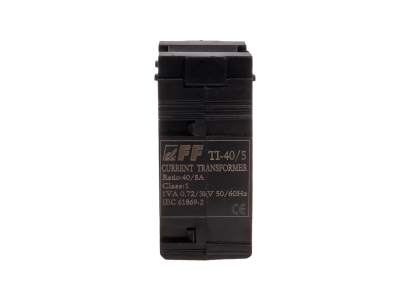

Przekładnik prądowy TI Fi-22mm (symbol TI-40-5) to jednofazowy transformator pomiarowy z zamkniętym rdzeniem, przeznaczony do proporcjonalnej zmiany prądu pierwotnego 40 A na standardowy prąd wtórny 5 A. Dzięki klasie dokładności 1 oraz mocy 1 VA zapewnia precyzyjne odwzorowanie przebiegu prądu, co jest kluczowe dla poprawnych wskazań liczników energii i urządzeń kontrolnych. Współczynnik bezpieczeństwa FS5 chroni przyrządy pomiarowe przed uszkodzeniem w przypadku zwarć. Otwór rdzenia o średnicy 22 mm umożliwia łatwy montaż na przewodzie lub szynoprzewodzie. Stopień ochrony IP20 gwarantuje bezpieczeństwo w suchych pomieszczeniach rozdzielnic.

• Przekładnia prądowa 40/5 A: Dokładne przekształcenie prądu pierwotnego 40 A na standardowy prąd wtórny 5 A, kompatybilne z większością liczników energii i mierników panelowych.
• Klasa dokładności 1: Niski błąd pomiaru do ±1% – niezbędny przy rozliczeniach energetycznych i monitorowaniu parametrów sieci.
• Moc znamionowa 1 VA: Odpowiednia do zasilania typowych obwodów pomiarowych przy zachowaniu niskiego spadku napięcia na uzwojeniu wtórnym.
• Współczynnik bezpieczeństwa FS5: Ogranicza prąd wtórny w przypadku zwarcia po stronie pierwotnej, chroniąc podłączone przyrządy przed przeciążeniem.
• Stopień ochrony IP20: Zabezpiecza przed dostępem do części czynnych palcami oraz przed ciałami stałymi o średnicy ≥12,5 mm – odpowiedni do montażu w suchych wnętrzach rozdzielnic.

Zgodność z Normami

Przekładnik prądowy TI-40-5 spełnia wymagania normy IEC 60044-1 dotyczącej przekładników prądowych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Przekładnik prądowy TI Fi-22mm znajduje zastosowanie w systemach pomiaru energii elektrycznej, automatyce budynkowej i przemysłowej, gdzie wymagane jest precyzyjne odwzorowanie prądu obciążenia.

• Pomiar zużycia energii w licznikach półpośrednich – współpraca z licznikami energii czynnej i biernej.
• Monitorowanie obciążenia w rozdzielnicach głównych i podrozdzielniach – sygnalizacja przekroczenia progu prądowego.
• Sterowanie i zabezpieczenia – dostarczanie sygnału prądowego do przekaźników nadprądowych, mierników panelowych i sterowników PLC.
• Kompensacja mocy biernej – pomiar prądu dla regulatorów baterii kondensatorów.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP, po uprzednim odłączeniu napięcia. Przekładnik należy zamocować na szynoprzewodzie lub tablicy w pozycji pionowej lub poziomej. Przewód pomiarowy (uzwojenie pierwotne) przełożyć przez otwór rdzenia o średnicy 22 mm. Zaciski S1/S2 (uzwojenie wtórne) podłączyć przewodami o przekroju do 4 mm², dokręcając śruby momentem 0,5 Nm zgodnie z dokumentacją producenta. Przed załączeniem napięcia upewnić się, że uzwojenie wtórne nie jest rozwarte (zwarć na zaciskach pomiarowych), co chroni przed niebezpiecznymi przepięciami.

FAQ

• Czy przekładnik prądowy nadaje się do pomiaru prądu stałego? Nie – urządzenie jest przeznaczone wyłącznie do prądu przemiennego o częstotliwości 50÷60 Hz. Prąd stały nie indukuje napięcia w uzwojeniu wtórnym.
• Jaki jest stopień ochrony tego przekładnika? IP20 – zapewnia ochronę przed dotykiem palcem i ciałami stałymi o średnicy ≥12,5 mm. Nadaje się do montażu w suchych wnętrzach rozdzielnic.
• Co oznacza współczynnik bezpieczeństwa FS5? FS5 (Factor of Safety) oznacza, że w przypadku znacznego przekroczenia prądu pierwotnego (np. zwarcia) prąd wtórny nie wzrośnie powyżej 5-krotności prądu znamionowego (5 A × 5 = 25 A), co chroni przyrządy pomiarowe przed przeciążeniem.
