Przekładnik prądowy TI Fi-22mm, 30/5 A/A, 1VA, kl. 1, FS5, IP20 | TI-30-5 F&F

Opis i Kluczowe Cechy

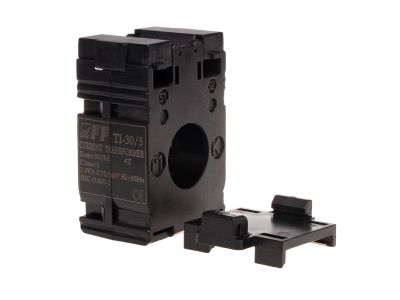

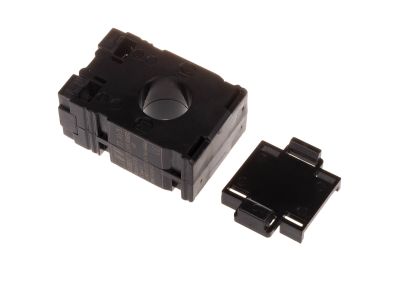

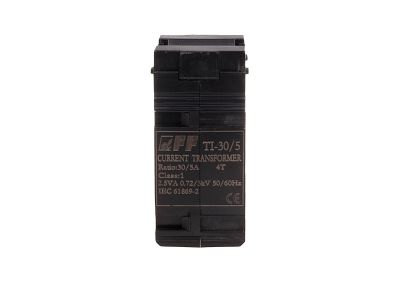

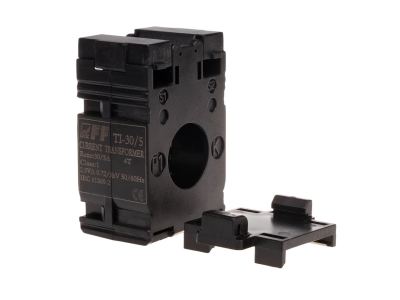

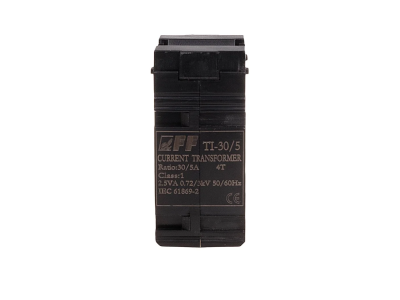

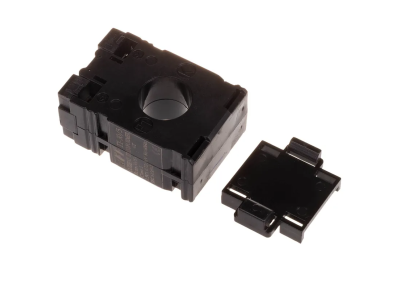

Przekładnik prądowy TI-30-5 marki F&F to profesjonalne urządzenie jednofazowe o budowie z zamkniętym rdzeniem, zaprojektowane do precyzyjnego przekształcania wysokich natężeń prądu pierwotnego na wartości bezpieczne dla aparatury pomiarowej. Przekładnia prądowa wynosi 30/5, co oznacza, że prąd pierwotny o natężeniu 30 A jest transformowany na prąd wtórny o wartości 5 A. Urządzenie charakteryzuje się klasą dokładności 1, co gwarantuje niski błąd pomiarowy, niezbędny w systemach monitoringu energii i automatyki przemysłowej.

• Moc znamionowa: Wynosząca 1 VA, pozwala na podłączenie standardowych mierników analogowych lub cyfrowych bez ryzyka przeciążenia obwodu wtórnego.
• Współczynnik bezpieczeństwa FS 5: Skutecznie chroni podłączone przyrządy pomiarowe przed skutkami prądów zwarciowych, ograniczając wzrost prądu w obwodzie wtórnym.
• Izolacja i bezpieczeństwo: Napięcie przebicia izolacji na poziomie 3 kV przez 1 minutę oraz maksymalne napięcie pracy 0,66 kV AC zapewniają stabilną pracę w instalacjach niskiego napięcia.
• Solidne przyłącza: Zaciski śrubowe S1/S2 o przekroju 4 mm² umożliwiają pewny montaż przewodów, a zalecany moment dokręcania 0,5 Nm gwarantuje trwałość styku elektrycznego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi wymogami normy IEC 60044-1, która definiuje standardy dla przekładników prądowych stosowanych w układach pomiarowych i zabezpieczeniowych. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie spełnia międzynarodowe kryteria jakościowe oraz bezpieczeństwa elektrycznego. Stopień ochrony IP20 zapewnia podstawową ochronę przed dotykiem części pod napięciem, co jest kluczowe w rozdzielnicach elektrycznych.

Zastosowanie

Przekładnik TI-30-5 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Układach pomiaru zużycia energii elektrycznej w zakładach produkcyjnych.
• Systemach automatyki budynkowej do monitorowania obciążenia poszczególnych obwodów.
• Rozdzielnicach głównych i oddziałowych, gdzie wymagana jest konwersja prądu do zakresów obsługiwanych przez amperomierze i liczniki.
• Integracji z systemami zarządzania energią (EMS) w celu optymalizacji kosztów operacyjnych.

Wskazówki Montażowe

Montaż przekładnika jest elastyczny i może odbywać się zarówno w pozycji pionowej, jak i poziomej, co ułatwia aranżację przestrzeni wewnątrz szafy sterowniczej. Urządzenie jest przystosowane do montażu na tablicy lub bezpośrednio na szynoprzewodzie. Otwór o średnicy 22 mm (P1/P2) pozwala na swobodne przeprowadzenie przewodu fazowego. Należy pamiętać, aby podczas prac instalacyjnych obwód wtórny przekładnika był zawsze zamknięty (podłączony do odbiornika lub zwarty), co zapobiega powstawaniu niebezpiecznych przepięć na zaciskach S1/S2.

FAQ

• Czy przekładnik może pracować w trudnych warunkach temperaturowych? Tak, urządzenie jest przystosowane do pracy w zakresie temperatur od -5°C do +40°C, co pokrywa standardowe wymagania dla instalacji wnętrzowych.
• Jaki jest maksymalny przekrój przewodu przyłączeniowego? Zaciski śrubowe S1/S2 obsługują przewody o przekroju do 4 mm², co zapewnia optymalną przewodność i wytrzymałość mechaniczną połączenia.
• Co oznacza klasa 1 w tym urządzeniu? Klasa 1 informuje, że dopuszczalny błąd prądowy przy prądzie znamionowym wynosi maksymalnie 1%, co czyni ten model idealnym do ogólnych pomiarów technicznych i kontrolnych.
