Przekładnik prądowy z zamkniętym rdzeniem 300A/5A 5VA kl.0,5 FS5 | TI-300-5 F&F

Alternatywny kod produktu: TI-300/5

Opis i Kluczowe Cechy

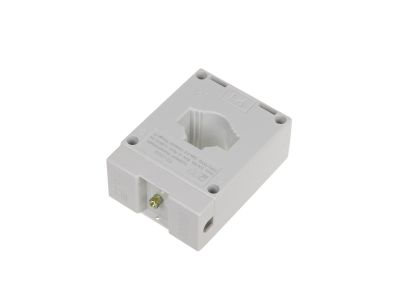

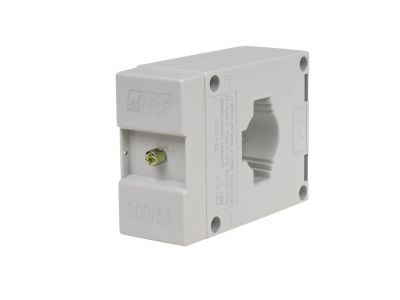

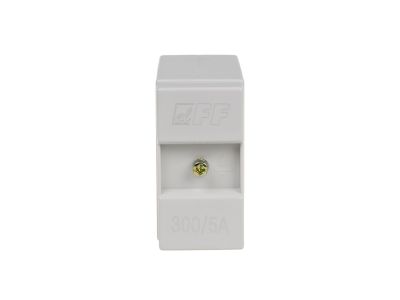

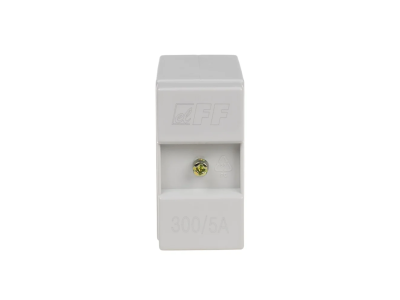

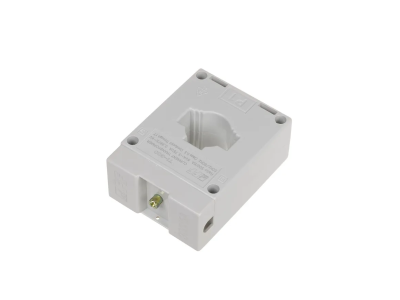

Przekładnik prądowy TI-300-5 (typ jednofazowy z zamkniętym rdzeniem) służy do proporcjonalnego odwzorowania prądu pierwotnego na bezpieczny poziom wtórny. Dzięki przekładni 300/5 A, mocy 5 VA i klasie dokładności 0.5 umożliwia precyzyjny pomiar w obwodach o dużym obciążeniu. Otwór przelotowy 22 mm oraz kompaktowe wymiary (61×81×34 mm) ułatwiają montaż na tablicy lub szynoprzewodzie.

• Przekładnia 300/5 A: odwzorowuje prąd pierwotny z dokładnym podziałem 60:1 – pozwala na bezpieczne podłączenie standardowych mierników i liczników energii.
• Moc 5 VA: zapewnia wystarczający zapas do zasilania kilku przyrządów pomiarowych lub przekaźników bez ryzyka nasycenia rdzenia.
• Klasa dokładności 0.5: gwarantuje błąd pomiaru poniżej 0,5% w całym zakresie – kluczowa w rozliczeniach energii i monitoringu obciążenia.
• Współczynnik bezpieczeństwa FS5: w przypadku zwarcia po stronie pierwotnej prąd wtórny nie przekroczy 5-krotności wartości znamionowej, chroniąc przyrządy przed uszkodzeniem.
• Otwór przelotowy 22 mm (Fi‑22mm): umożliwia przeprowadzenie przewodu pierwotnego o średnicy do 22 mm oraz montaż na szynoprzewodzie lub płycie montażowej.

Zgodność z Normami

Przekładnik spełnia wymagania normy IEC 60044-1 dotyczącej przekładników prądowych. Posiada certyfikat CE oraz napięcie probiercze izolacji 3 kV/1 min, potwierdzające bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik TI-300-5 przeznaczony jest do pomiarów i monitorowania prądu w obwodach jednofazowych o napięciu do 0,66 kV AC. Sprawdza się w systemach rozliczeniowych, automatyce budynkowej i przemyśle.

• Pomiar energii elektrycznej w układach rozliczeniowych i podlicznikach energii.
• Monitorowanie obciążenia obwodów oraz sterowanie zabezpieczeniami w rozdzielnicach.
• Zasilanie przekaźników pomiarowych, wskaźników prądu i modułów wejściowych PLC.
• Współpraca z systemami BMS i automatyki budynkowej do zbierania danych pomiarowych.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie pierwotnym i upewnij się, że jest ono wyłączone. Przewód pierwotny przeprowadź przez otwór przelotowy zgodnie z oznaczeniem kierunku (P1/P2) na obudowie. Przyłącze wtórne S1/S2 wykonaj przewodem o maksymalnym przekroju 4 mm² (zaciski śrubowe). Moment dokręcający zacisków – 0,5 Nm. Dopuszczalna temperatura pracy wynosi od -5 do 40°C. Przekładnik może być montowany w pozycji pionowej lub poziomej, na tablicy montażowej lub bezpośrednio na szynoprzewodzie. Po zamontowaniu sprawdź ciągłość obwodu wtórnego oraz izolację względem ziemi.

FAQ

• Czy przekładnik TI-300-5 jest wyposażony w podświetlenie? Nie, jest to pasywny przekładnik prądowy – nie zawiera żadnych elementów świecących ani aktywnych.
• Jaki jest stopień ochrony obudowy? IP20 – oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm przy braku ochrony przed wilgocią; typowe dla pracy w suchych pomieszczeniach wewnątrz rozdzielnic.
• Co oznacza współczynnik bezpieczeństwa FS5? FS5 (Factor of Safety ≤5) informuje, że w przypadku zwarcia po stronie pierwotnej prąd wtórny nie przekroczy pięciokrotności prądu znamionowego – zabezpiecza to podłączone przyrządy pomiarowe przed przeciążeniem.
