Przekładnik prądowy TI Fi-22mm (30/25/20x10mm), 250/5 A/A, 5VA, kl. 0.5, FS5, IP20 | TI-250-5 F&F

Opis i Kluczowe Cechy

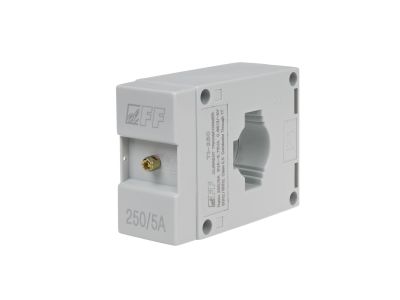

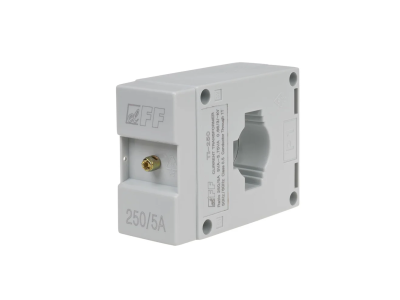

Przekładnik prądowy TI-250-5 marki F&F to profesjonalne urządzenie jednofazowe o budowie z zamkniętym rdzeniem, zaprojektowane do precyzyjnego przekształcania wysokich natężeń prądu pierwotnego na wartości bezpieczne dla aparatury pomiarowej. Przekładnia znamionowa wynosi 250/5 A, co oznacza, że prąd o natężeniu 250 A w obwodzie głównym jest transformowany na prąd 5 A na wyjściu wtórnym. Urządzenie charakteryzuje się wysoką klasą dokładności 0,5, co czyni je idealnym rozwiązaniem do systemów rozliczeniowych i zaawansowanej analityki energii.

• Moc znamionowa: Wynosząca 5 VA moc pozwala na podłączenie urządzeń pomiarowych o standardowej impedancji bez ryzyka utraty dokładności pomiaru.
• Współczynnik bezpieczeństwa FS 5: Parametr ten chroni podłączone przyrządy pomiarowe przed skutkami prądów zwarciowych, ograniczając wzrost prądu wtórnego przy dużych przeciążeniach.
• Izolacja i bezpieczeństwo: Napięcie przebicia izolacji na poziomie 3 kV w czasie 1 minuty oraz maksymalne napięcie pracy 0,66 kV AC zapewniają stabilną pracę w instalacjach niskiego napięcia.

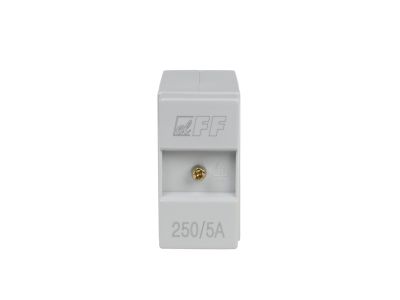

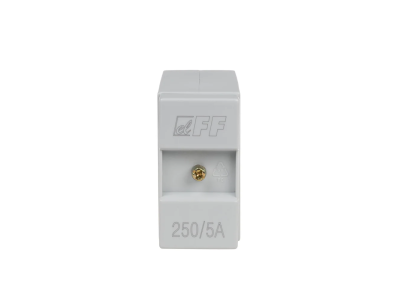

• Solidne przyłącza: Zaciski śrubowe S1/S2 o przekroju 4 mm² umożliwiają pewny montaż przewodów i gwarantują niską rezystancję styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczową normą odniesienia jest IEC 60044-1, która definiuje wymagania techniczne dla przekładników prądowych stosowanych w układach pomiarowych i zabezpieczeniowych. Zgodność z tą normą gwarantuje powtarzalność parametrów elektrycznych, stabilność klasy dokładności w czasie oraz odpowiednią wytrzymałość dielektryczną urządzenia.

Zastosowanie

Przekładnik TI-250-5 znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce i automatyce przemysłowej. Jest niezbędnym elementem w układach, gdzie wymagany jest monitoring obciążenia sieci. Główne obszary wykorzystania to:

• Systemy zarządzania energią (EMS) i monitoringu zużycia prądu w zakładach produkcyjnych.
• Współpraca z licznikami energii elektrycznej, multimetrami tablicowymi oraz analizatorami parametrów sieci.
• Układy sterowania i zabezpieczeń, gdzie wymagana jest informacja o aktualnym obciążeniu linii zasilającej.
• Rozdzielnice główne i podrozdzielnice w budownictwie komercyjnym oraz przemysłowym.

Wskazówki Montażowe

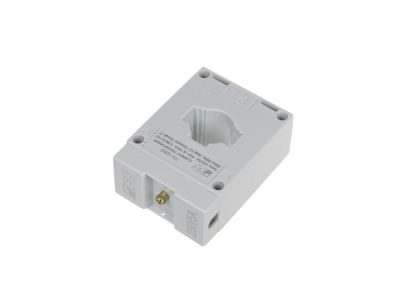

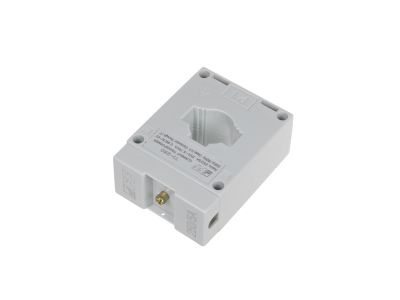

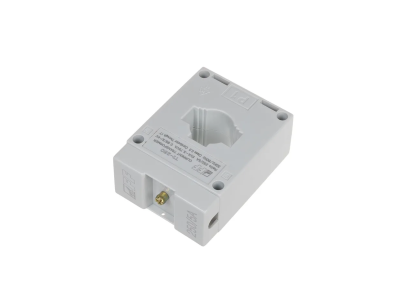

Urządzenie oferuje elastyczność instalacji dzięki możliwości montażu zarówno w pozycji pionowej, jak i poziomej. Przekładnik można zamontować bezpośrednio na tablicy lub na szynoprzewodzie. Otwór okienny o wymiarach 30/25/20 x 10 mm oraz średnicy Ø22 mm pozwala na wygodne przeprowadzenie szyn prądowych lub kabli o różnych przekrojach. Podczas montażu należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe należy dokręcać z siłą 0,5 Nm, co zapewnia optymalny styk elektryczny bez ryzyka uszkodzenia gwintu.
• Bezpieczeństwo: Nigdy nie wolno otwierać obwodu wtórnego przekładnika, gdy w obwodzie pierwotnym płynie prąd. Może to doprowadzić do powstania wysokiego napięcia niebezpiecznego dla życia i zdrowia.
• Warunki pracy: Urządzenie powinno pracować w temperaturze otoczenia od -5°C do +40°C, w środowisku o stopniu ochrony IP20.

FAQ

1. Czy przekładnik TI-250-5 może pracować z licznikami energii?
Tak, dzięki klasie dokładności 0,5 przekładnik ten doskonale nadaje się do współpracy z licznikami energii elektrycznej oraz innymi precyzyjnymi przyrządami pomiarowymi.

2. Jaki jest maksymalny przekrój przewodu, który można podłączyć do zacisków wtórnych?
Zaciski śrubowe S1/S2 są przystosowane do przewodów o przekroju znamionowym do 4 mm², co pozwala na swobodne stosowanie standardowych przewodów sterowniczych.

3. Co oznacza współczynnik FS 5?
Jest to współczynnik bezpieczeństwa przyrządu. Informuje on, że przy prądzie zwarciowym przekraczającym pięciokrotność prądu znamionowego, rdzeń przekładnika ulegnie nasyceniu, co chroni podłączony miernik przed zniszczeniem.
