Przekładnik prądowy TI Fi-22mm (30/25/20x10mm), 150/5 A/A, 2.5VA, kl. 0.5, FS5, IP20 | TI-150-5 F&F

Opis i Kluczowe Cechy

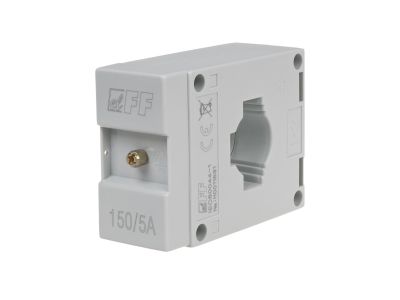

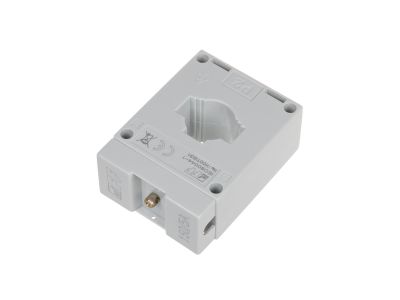

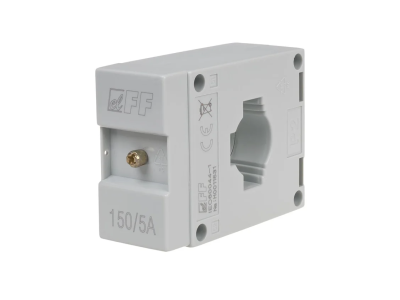

Przekładnik prądowy TI-150-5 marki F&F to profesjonalne urządzenie jednofazowe o budowie z zamkniętym rdzeniem, zaprojektowane do precyzyjnego przekształcania wysokich natężeń prądu pierwotnego na wartości bezpieczne dla aparatury pomiarowej. Przekładnia znamionowa wynosi 150/5 A, co oznacza, że prąd o natężeniu 150 A w obwodzie głównym jest transformowany na prąd 5 A na wyjściu wtórnym. Urządzenie charakteryzuje się wysoką klasą dokładności 0,5, co czyni je idealnym rozwiązaniem do systemów rozliczeniowych i zaawansowanego monitoringu energii.

• Moc znamionowa: Moc wyjściowa wynosząca 2,5 VA pozwala na podłączenie standardowych mierników, analizatorów parametrów sieci lub liczników energii bez ryzyka utraty dokładności pomiaru.
• Współczynnik bezpieczeństwa FS 5: Parametr ten gwarantuje ochronę podłączonych przyrządów pomiarowych przed skutkami prądów zwarciowych, ograniczając wzrost prądu wtórnego w sytuacjach awaryjnych.
• Izolacja i bezpieczeństwo: Napięcie przebicia izolacji na poziomie 3 kV przez 1 minutę oraz maksymalne napięcie pracy 0,66 kV AC zapewniają stabilną i bezpieczną eksploatację w instalacjach niskiego napięcia.
• Solidne przyłącza: Zaciski śrubowe S1/S2 o przekroju 4 mm² umożliwiają pewny montaż przewodów pomiarowych, minimalizując rezystancję styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczowym punktem odniesienia jest norma IEC 60044-1, która definiuje wymagania techniczne dla przekładników prądowych stosowanych w układach pomiarowych i zabezpieczeniowych. Dzięki temu użytkownik ma pewność powtarzalności parametrów oraz pełnej kompatybilności z nowoczesną aparaturą modułową i tablicową.

Zastosowanie

Przekładnik TI-150-5 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest niezbędnym elementem w:

• Układach pośredniego pomiaru zużycia energii elektrycznej w rozdzielnicach głównych.
• Systemach monitoringu obciążenia maszyn i linii produkcyjnych.
• Integracji z systemami BMS (Building Management System) w celu optymalizacji kosztów energii.
• Współpracy z amperomierzami tablicowymi oraz wielofunkcyjnymi analizatorami sieci.

Wskazówki Montażowe

Urządzenie oferuje elastyczność instalacji dzięki możliwości montażu zarówno na tablicy, jak i bezpośrednio na szynoprzewodzie. Otwór okienkowy o wymiarach 30/25/20x10 mm oraz średnica wewnętrzna Ø22 mm pozwalają na wygodne przeprowadzenie toru prądowego. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycja pracy: Przekładnik może pracować w pozycji pionowej lub poziomej, co ułatwia aranżację przestrzeni wewnątrz szafy sterowniczej.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z momentem 0,5 Nm, co zapewnia optymalny styk elektryczny i zapobiega uszkodzeniu zacisków.
• Bezpieczeństwo obwodu wtórnego: Należy pamiętać, że obwód wtórny przekładnika prądowego nigdy nie może pozostać otwarty podczas przepływu prądu w obwodzie pierwotnym, ze względu na ryzyko wystąpienia wysokich napięć.

FAQ

• Czy przekładnik można stosować w układach rozliczeniowych? Tak, dzięki klasie dokładności 0,5 urządzenie spełnia wymagania stawiane precyzyjnym układom pomiarowym.
• Jaki jest stopień ochrony urządzenia? Przekładnik posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.
• W jakiej temperaturze może pracować urządzenie? Zakres temperatury pracy wynosi od -5°C do +40°C, co jest standardem dla profesjonalnych instalacji wewnątrzbudynkowych.
