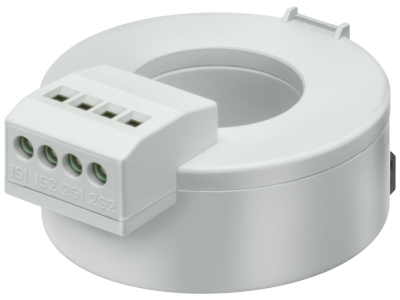

Przekładnik prądowy sumujący 20 mm | 5SV8700-0KK Siemens

Alternatywny kod produktu: 5SV87000KK

Opis i Kluczowe Cechy

Przekładnik prądowy sumujący 20 mm (symbol 5SV8700-0KK) firmy Siemens to element przeznaczony do współpracy z układami różnicowoprądowymi w celu sumowania prądów w obwodach ochronnych. Dzięki otworowi przelotowemu o średnicy 20 mm umożliwia prowadzenie przewodów o dużych przekrojach, co upraszcza instalację i zapewnia niezawodną detekcję prądów różnicowych.

• Otwór przelotowy 20 mm: Umożliwia przeciągnięcie przewodów o średnicy do 20 mm, co pozwala na sumowanie prądów w obwodach głównych i ochronnych bez konieczności stosowania dodatkowych przejściówek.
• Przeznaczony do systemów różnicowoprądowych: Idealny do współpracy z wyłącznikami różnicowoprądowymi, zapewnia dokładną detekcję prądów upływowych zwiększając poziom bezpieczeństwa przeciwporażeniowego.
• Montaż na szynie DIN (TH35): Kompaktowa konstrukcja umożliwia szybki i pewny montaż w rozdzielnicy, oszczędzając miejsce w szafie sterowniczej.
• Wykonanie Siemens: Produkt renomowanego producenta gwarantuje wysoką jakość wykonania oraz zgodność z europejskimi standardami aparatury modułowej.
• Łatwa integracja: Może być stosowany zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

Zgodność z Normami

Przekładnik prądowy sumujący 20 mm Siemens jest zgodny z wymaganiami europejskich norm dotyczących wyrobów elektroinstalacyjnych oraz posiada certyfikację CE. Produkt przeznaczony do stosowania w instalacjach zgodnych z standardem DIN.

Zastosowanie

Przekładnik prądowy sumujący 20 mm znajduje zastosowanie w instalacjach wymagających sumowania prądów w celu monitorowania różnicy prądów – szczególnie w systemach ochrony różnicowoprądowej oraz pomiarowej.

• Sumowanie prądów w obwodach trójfazowych (L1+L2+L3+N) do wykrywania prądów upływowych w instalacjach TN-S.
• Współpraca z wyłącznikami różnicowoprądowymi w celu ochrony przeciwporażeniowej urządzeń i odbiorników.
• Pomiar prądu w systemach automatyki budynkowej, np. przy sterowaniu stycznikami lub przekaźnikami PLC.
• Detekcja asymetrii obciążeń w rozdzielnicach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż przekładnika prądowego sumującego powinien być wykonywany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie DIN TH35. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Przewody przeciąga się przez otwór przelotowy zgodnie z kierunkiem sumowania (np. wszystkie fazy i przewód neutralny w tym samym kierunku). Moment dokręcania śrub oraz przekrój przewodów dobrać zgodnie z dokumentacją techniczną producenta. Po zakończeniu montażu sprawdzić poprawność połączeń i wykonać test działania układu różnicowoprądowego.

FAQ

• Jak podłączyć przekładnik prądowy sumujący 20 mm? Należy przeciągnąć wszystkie przewody obwodu, dla którego ma być sumowany prąd (fazy i neutralny) przez otwór przelotowy, zachowując jednakowy kierunek. Podłączenie przewodów wyjściowych do wyłącznika różnicowoprądowego lub miernika należy wykonać zgodnie z instrukcją producenta.
• Jaki jest stopień ochrony tego przekładnika? Standardowo dla aparatury modułowej przeznaczonej do rozdzielnic wewnętrznych IP20.
• Czy przekładnik wymaga zasilania zewnętrznego? Nie – jest to element pasywny, nie wymaga zasilania. Jego działanie opiera się na indukcji magnetycznej wywołanej prądem przepływającym przez przewody w otworze.
