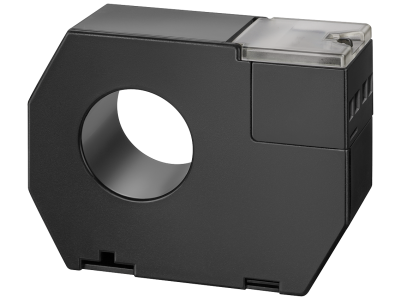

Przekładnik prądowy sumujący 105 mm | 5SV8704-0KK Siemens

Alternatywny kod produktu: 5SV87040KK

Opis i Kluczowe Cechy

Przekładnik prądowy sumujący o oznaczeniu 5SV8704-0KK przeznaczony jest do precyzyjnego sumowania prądów z kilku obwodów w instalacjach elektrycznych. Dzięki szerokości konstrukcyjnej wynoszącej 105 mm urządzenie zajmuje znormalizowane miejsce na szynie DIN, ułatwiając zabudowę w rozdzielnicy.

• Szerokość 105 mm: standardowy wymiar modułowy umożliwiający kompaktową zabudowę w rozdzielnicy bez marnowania miejsca.
• Funkcja sumująca: pozwala na łączenie sygnałów prądowych z kilku przekładników pomiarowych, co upraszcza okablowanie i centralizuje pomiary.
• Konstrukcja do montażu na szynie TH35 (DIN): szybki i pewny montaż bez potrzeby stosowania dodatkowych elementów mocujących.
• Uniwersalne zastosowanie: współpracuje z typowymi przekładnikami prądowymi i miernikami cyfrowymi w systemach monitorowania energii.
• Solidne wykonanie: obudowa z materiałów izolacyjnych odporna na warunki pracy w rozdzielnicy (stopień ochrony IP20 – typowy dla aparatury modułowej).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznakowanie CE. Zgodność z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej gwarantuje bezpieczną pracę w instalacjach budynkowych.

Zastosowanie

Przekładnik sumujący znajduje zastosowanie wszędzie tam, gdzie konieczne jest pomiarowe sumowanie prądów z kilku obwodów – np. w systemach monitorowania energii, automatyce budynkowej i przemyśle.

• Monitorowanie sumarycznego obciążenia w rozdzielnicach głównych i podrozdzielnicach.
• Współpraca z analizatorami sieci, miernikami energii i licznikami – uproszczenie okablowania pomiarowego.
• Systemy zarządzania energią (EMS) w budynkach komercyjnych i przemysłowych.
• Instalacje z wieloma odbiorami wymagające scentralizowanego odczytu prądów fazowych.

Wskazówki Montażowe

Montaż i podłączenie powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do spodziewanego prądu w torach pomiarowych, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Należy zwrócić uwagę na kierunek przepływu prądu oraz poprawne uziemienie, jeśli wymagane.

FAQ

• Czy przekładnik sumujący wymaga zasilania pomocniczego? Zazwyczaj nie – przekładniki sumujące są pasywnymi elementami, które przetwarzają sygnał prądowy z przekładników pomiarowych i nie potrzebują dodatkowego zasilania. Należy jednak sprawdzić specyfikację konkretnego modelu.
• Jaki jest stopień ochrony przekładnika? Typowa aparatura modułowa do montażu w rozdzielnicy charakteryzuje się stopniem ochrony IP20. Oznacza to zabezpieczenie przed dotknięciem elementów niebezpiecznych, ale nie przed wilgocią – urządzenie przeznaczone jest do suchych pomieszczeń.
• Czy można stosować ten przekładnik do pomiaru prądu stałego? Przekładniki prądowe sumujące są przeznaczone wyłącznie do pomiaru prądów przemiennych (AC). Nie nadają się do prądu stałego (DC).
