Przekładnik prądowy Rogowskiego 5000A d=80mm lead=2.4 m | METSECTR25500 Schneider Electric

Opis i Kluczowe Cechy

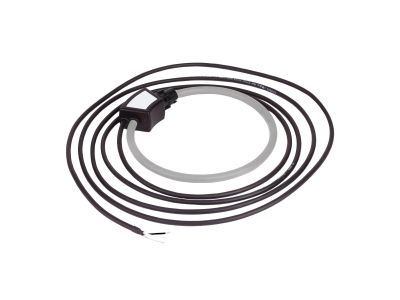

Przekładnik prądowy Rogowskiego METSECTR25500 to elastyczny przetwornik prądu przeznaczony do instalacji modernizacyjnych. Oferuje zakres pomiarowy od 50 A do 5000 A, co umożliwia bezpieczną i precyzyjną pracę w obwodach o zmiennym obciążeniu bez ryzyka nasycenia rdzenia. Maksymalna średnica zewnętrzna kabla wynosi 80 mm, a długość przewodu sterującego to 2,4 m, co ułatwia montaż w trudno dostępnych miejscach. Dokładność pomiaru wynosi ±1% w całym zakresie prądowym, zapewniając wiarygodne dane do monitorowania i rozliczeń energii.

• Zakres prądowy 50–5000 A: Szeroki zakres pomiarowy umożliwia stosowanie w instalacjach o dużych i zmiennych obciążeniach bez konieczności wymiany przekładnika.
• Dokładność ±1%: Wysoka precyzja pomiaru gwarantuje rzetelne odczyty dla bilansowania energii i diagnostyki sieci.
• Maksymalna średnica kabla 80 mm: Elastyczna cewka pozwala na objęcie przewodów o dużej średnicy, co ułatwia modernizację istniejących rozdzielnic.
• Długość przewodu 2,4 m: Wygodne podłączenie do miernika lub przetwornika bez konieczności stosowania dodatkowych przedłużaczy.
• Certyfikat cURus i uznanie UL: Potwierdzone bezpieczeństwo i zgodność z wymaganiami amerykańskich norm.

Zgodność z Normami

Produkt posiada certyfikat cURus i jest uznawany przez UL, co świadczy o zgodności z rygorystycznymi wymaganiami bezpieczeństwa obowiązującymi w Ameryce Północnej. Przekładnik spełnia standardy przewidziane dla elastycznych przetworników prądu stosowanych w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Elastyczny przekładnik Rogowskiego METSECTR25500 znajduje zastosowanie tam, gdzie wymagany jest bezinwazyjny pomiar dużych prądów przemiennych. Idealnie sprawdza się w modernizacjach rozdzielnic oraz w systemach monitorowania energii.

• Monitorowanie i rozliczanie energii elektrycznej w budynkach przemysłowych i komercyjnych.
• Diagnostyka sieci i wykrywanie przeciążeń w instalacjach o zmiennym obciążeniu.
• Integracja z systemami automatyki budynkowej i BMS do zdalnego odczytu zużycia energii.
• Pomiar prądu w trudno dostępnych miejscach, gdzie standardowe przekładniki z rdzeniem ferromagnetycznym są niepraktyczne.

Wskazówki Montażowe

Montaż przekładnika Rogowskiego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Cewkę należy owinąć wokół badanego przewodu zgodnie z kierunkiem wskazanym na obudowie, a przewód sterujący podłączyć do miernika lub przetwornika zgodnie z dokumentacją producenta. Należy zwrócić uwagę na maksymalną średnicę kabla 80 mm oraz na odpowiednie zamocowanie cewki, aby uniknąć przemieszczeń podczas eksploatacji.

FAQ

• Czy przekładnik Rogowskiego wymaga integratora? Tak, przekładnik Rogowskiego generuje sygnał napięciowy proporcjonalny do pochodnej prądu, dlatego standardowo stosuje się go z zewnętrznym integratorem lub przetwornikiem dedykowanym do tego typu cewek. Szczegółowe informacje znajdują się w dokumentacji produktu.
• Jaką maksymalną średnicę przewodu mogę objąć cewką? Maksymalna średnica zewnętrzna kabla wynosi 80 mm. Cewka jest elastyczna i może być owinięta wokół przewodów o takiej średnicy.
• Czy przekładnik posiada certyfikat bezpieczeństwa? Tak, produkt posiada certyfikat cURus i jest uznawany przez UL, co potwierdza zgodność z wymogami bezpieczeństwa.
