Przekładnik prądowy o średnicy 80mm | 026093 Legrand

Opis i Kluczowe Cechy

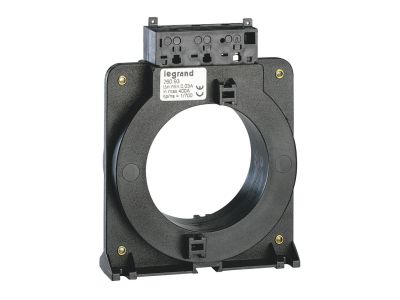

Przekładnik prądowy o średnicy 80 mm (symbol 026093) przeznaczony do stosowania z przekaźnikami różnicowoprądowymi nr ref. 026088 oraz wyłącznikami DPX3 lub rozłącznikami DPX3-I wyposażonymi w wyzwalacz wzrostowy lub podnapięciowy. Dzięki dużemu otworowi 80 mm umożliwia łatwe przeprowadzenie przewodów o znacznym przekroju, co ułatwia instalację w rozdzielnicach głównych i przemysłowych.

• Średnica okna 80 mm: pozwala na objęcie grubych przewodów lub wiązek kabli, co zwiększa elastyczność montażu w obwodach o dużym obciążeniu prądowym.
• Kompatybilność z przekaźnikami różnicowoprądowymi ref. 026088: zapewnia precyzyjny pomiar prądów różnicowych i szybką detekcję upływu bez fałszywych alarmów.
• Przeznaczony do wyłączników DPX3 i rozłączników DPX3-I z wyzwalaczami: gwarantuje spójność całego systemu ochrony różnicowoprądowej w instalacji.
• Montaż na szynie TH35 lub za pomocą wkrętów: uniwersalne mocowanie umożliwia instalację zarówno w rozdzielnicach modułowych, jak i bezpośrednio na konstrukcji stałej.
• Dedykowany jako jeden przekładnik na jeden wyłącznik/rozłącznik: zapewnia prawidłowe działanie wyzwalacza przy zwarciu doziemnym i minimalizuje ryzyko błędów pomiarowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących aparatury zabezpieczeniowej i jest oznaczony znakiem CE. Zaprojektowany do pracy w standardowych warunkach instalacyjnych zgodnie z zasadami bezpieczeństwa elektrycznego.

Zastosowanie

Przekładnik prądowy 026093 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona różnicowoprądowa w obwodach o dużym przekroju kabli – w rozdzielnicach głównych, budynkach przemysłowych i komercyjnych.

• Ochrona przeciwporażeniowa w obwodach odbiorczych o prądzie znamionowym do kilkuset amper – współpraca z przekaźnikiem różnicowoprądowym i wyłącznikiem DPX3.
• Detekcja prądów upływowych w instalacjach przemysłowych, gdzie przepustowość okna 80 mm pozwala na objęcie grubych przewodów zasilających.
• Automatyka budynkowa i rozdzielnice główne w obiektach użyteczności publicznej – jako element systemu selektywnej ochrony przeciwporażeniowej.
• Modernizacja istniejących rozdzielnic z zastosowaniem wyłączników DPX3 – łatwa rozbudowa o funkcję różnicowoprądową bez wymiany całej aparatury.

Wskazówki Montażowe

Montaż i podłączenie przekładnika prądowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Przekładnik należy mocować na szynie TH35 (zgodnie z profilem montażowym) lub za pomocą wkrętów przez otwory mocujące – należy stosować się do dokumentacji producenta. Przewody powinny być prowadzone centralnie przez okno przekładnika, a ich przekrój dobrany do spodziewanego prądu obciążenia. Po zakończeniu montażu należy sprawdzić poprawność połączeń i szczelność obudowy.

FAQ

• Jaka jest średnica okna przekładnika? Średnica wynosi 80 mm, co pozwala na przeprowadzenie przewodów o dużym przekroju lub wielu kabli jednocześnie.
• Z jakimi wyłącznikami współpracuje ten przekładnik? Jest przeznaczony wyłącznie do wyłączników DPX3 oraz rozłączników DPX3-I wyposażonych w wyzwalacz wzrostowy lub podnapięciowy.
• Czy mogę użyć jednego przekładnika do kilku wyłączników? Nie, zgodnie z danymi producenta należy stosować jeden przekładnik na jeden wyłącznik/rozłącznik. Zastosowanie innych konfiguracji może zakłócić działanie ochrony różnicowoprądowej.
