Przekładnik prądowy modułowy AC 3X100/5A, 6mm | 7KT1201 Siemens

Alternatywny kod produktu: 7KT1201

Opis i Kluczowe Cechy

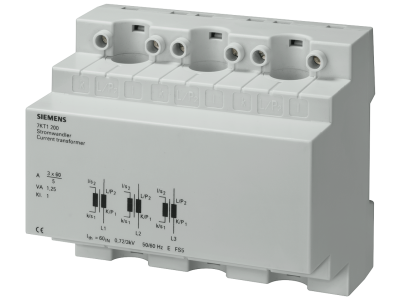

Przekładnik prądowy modułowy AC o symbolu 7KT1201, przeznaczony do pomiaru prądu w obwodach trójfazowych. Przekładnia 100/5 A umożliwia bezpieczne i dokładne przekształcenie prądu pierwotnego do standardowego zakresu 5 A dla mierników i urządzeń kontrolnych. Kompaktowa szerokość modułu 6 mm pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Przekładnia 100/5 A: Zapewnia precyzyjne odwzorowanie prądu pierwotnego w obwodach o znamionowym prądzie do 100 A, umożliwiając podłączenie standardowych przyrządów pomiarowych (np. liczników energii, amperomierzy).
• Trzy fazy w jednym module (3x): Umożliwia jednoczesny pomiar prądu we wszystkich fazach instalacji trójfazowej, co jest kluczowe dla bilansowania obciążeń i monitorowania zużycia energii.

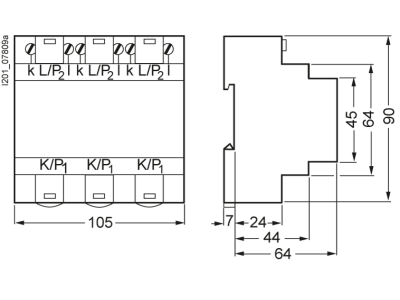

• Szerokość modułu 6 mm: Miniaturowa obudowa pozwala na montaż w ciasnych rozdzielnicach, oszczędzając miejsce na szynie DIN dla innych aparatów.
• Konstrukcja przystosowana do szyny TH35: Łatwy i szybki montaż w standardowej rozdzielnicy modułowej bez potrzeby stosowania dodatkowych uchwytów.
• Brak konieczności zasilania zewnętrznego: Pasywna zasada działania – przekładnik nie wymaga podłączenia napięcia pomocniczego, co upraszcza instalację i zwiększa niezawodność.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (standard DIN) oraz posiada deklarację zgodności CE. Przekładnik został zaprojektowany z zachowaniem zasad bezpieczeństwa dla aparatury pomiarowej instalowanej w rozdzielnicach niskiego napięcia.

Zastosowanie

Przekładnik prądowy 7KT1201 znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny pomiar prądu w układach trójfazowych, bez ingerencji w obwód pierwotny. Idealnie sprawdzi się w systemach monitorowania energii, sterowania i automatyki budynkowej.

• Pomiar energii elektrycznej w instalacjach przemysłowych i komercyjnych – współpraca z licznikami energii, analizatorami sieci.
• Monitorowanie obciążenia w rozdzielnicach głównych i podrozdzielnicach – kontrola przeciążeń i bilansowanie faz.
• Systemy automatyki budynkowej (BMS) – zbieranie danych o poborze prądu do optymalizacji zużycia energii.
• Przekazywanie sygnału prądowego do przekaźników pomiarowych, sterowników PLC oraz paneli operatorskich.

Wskazówki Montażowe

Montaż przekładnika powinien być przeprowadzany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie pomiarowym. Urządzenie instaluje się na szynie montażowej TH35 (DIN). Przewody pierwotne należy przeprowadzić przez otwory przekładnika zgodnie z kierunkiem przepływu prądu. Przekrój przewodów wtórnych dobieramy stosownie do prądu znamionowego 5 A. Zaleca się dokręcanie połączeń śrubowych zgodnie z dokumentacją producenta. Nie dopuścić do rozwarcia obwodu wtórnego pod obciążeniem pierwotnym – grozi to uszkodzeniem izolacji i porażeniem.

FAQ

• Jaka jest przekładnia prądowa tego przekładnika? Przekładnia wynosi 100/5 A – prąd pierwotny 100 A odpowiada prądowi wtórnemu 5 A.
• Czy jest przeznaczony do pomiaru trójfazowego? Tak, model 7KT1201 umożliwia jednoczesny pomiar prądu w trzech fazach (3x100/5 A) w jednym module.
• Jaka jest szerokość modułu? Szerokość wynosi 6 mm, co pozwala na montaż nawet w bardzo ciasnych rozdzielnicach modułowych.
