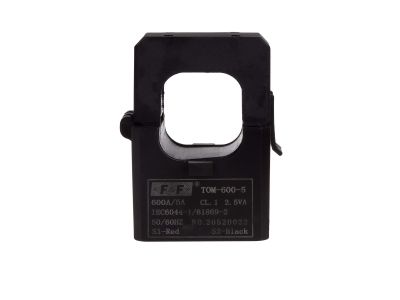

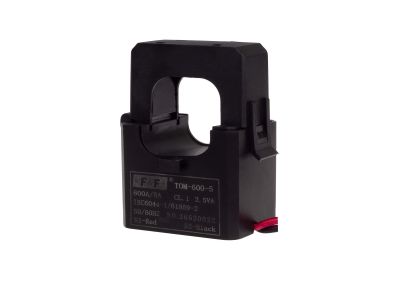

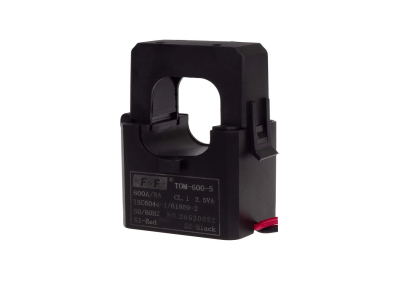

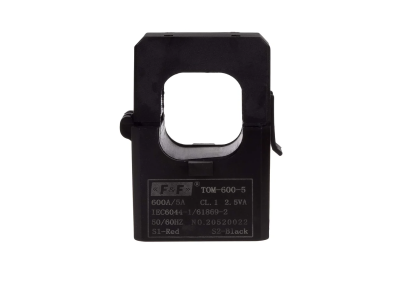

Miniaturowy przekładnik prądowy z otwieranym rdzeniem 600A/5A 1,5VA kl.1 | TOM-600-5 F&F

Opis i Kluczowe Cechy

Przekładnik prądowy mini 600-5A z otwieranym rdzeniem to kompaktowe urządzenie służące do proporcjonalnej zmiany dużych prądów na wartości pomiarowe przystosowane dla układów kontrolnych i pomiarowych. Zasada działania opiera się na proporcjonalnym przetworzeniu prądu pierwotnego (600A) na prąd wtórny (5A) z zachowaniem stałej przekładni. Minimalizuje ryzyko uszkodzenia mierników i zapewnia bezpieczeństwo obsługi dzięki zabezpieczeniu układu wtórnego przed rozłączeniem pod napięciem.

• Otwierany rdzeń: Umożliwia szybki montaż na istniejącej instalacji bez konieczności przerywania obwodu pierwotnego – idealny do modernizacji i pomiarów w eksploatowanych układach.
• Przekładnia 600/5A: Standardowy sygnał wtórny 5A, kompatybilny z większością mierników, liczników i systemów automatyki przemysłowej.
• Stała proporcja pomiarowa: Pozwala na precyzyjne wyznaczenie prądu pierwotnego na podstawie odczytu z układu wtórnego, co umożliwia monitoring zużycia energii i diagnostykę instalacji.
• Zalecany przewód wtórny 2,5 mm²: Zapewnia niską rezystancję obwodu pomiarowego, minimalizując błędy pomiarowe i straty mocy.
• Konstrukcja kompaktowa: Niewielkie wymiary ułatwiają montaż w rozdzielnicach, szafach sterowniczych oraz miejscach o ograniczonej przestrzeni.

Zgodność z Normami

Przekładnik spełnia wymagania normy PN-EN 61869-1 dotyczącej przekładników prądowych ogólnego przeznaczenia. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Przekładnik prądowy mini 600-5A przeznaczony jest do precyzyjnych pomiarów prądu w instalacjach elektroenergetycznych, systemach automatyki przemysłowej oraz rozdzielniach niskiego i średniego napięcia.

• Pomiar prądu w układach zasilania maszyn i silników – monitorowanie obciążenia i diagnostyka awarii.
• Rozliczenia energii elektrycznej w budynkach użyteczności publicznej i przemysłowych – współpraca z licznikami energii.
• Systemy zarządzania energią (EMS) i monitoring zużycia w instalacjach fotowoltaicznych lub agregatach prądotwórczych.
• Pomiar prądu w rozdzielnicach mieszkaniowych i budynkach – zabezpieczenie instalacji przed przeciążeniem.

Wskazówki Montażowe

Montaż przekładnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie pierwotnym. Przewód pierwotny należy przeprowadzić przez otwór rdzenia (P1/P2) zgodnie z oznaczeniem kierunku prądu. Zaciski wtórne S1 i S2 połączyć z obwodem pomiarowym przewodem o przekroju co najmniej 2,5 mm², zaleca się uziemienie zacisku S2. Układ wtórny nie może być rozłączany podczas pracy – grozi to indukowaniem niebezpiecznych napięć i uszkodzeniem urządzeń pomiarowych. Po montażu przeprowadzić testy izolacji i pomiarów.

FAQ

• Dlaczego nie wolno rozłączać układu wtórnego podczas pracy? Rozbieranie obwodu wtórnego pod napięciem powoduje indukowanie wysokiego napięcia, które może stanowić zagrożenie porażeniowe oraz uszkodzić mierniki i same urządzenie.
• Jak dobrać przewód do obwodu wtórnego? Zalecany minimalny przekrój to 2,5 mm² – zapewnia on niską rezystancję i minimalizuje błędy pomiarowe. W przypadku dłuższych odcinków należy użyć przewodu o większym przekroju.
• Czy przekładnik działa z licznikami energii? Tak, wyjście wtórne 5A jest kompatybilne z większością liczników energii, systemów BMS oraz mierników cyfrowych współpracujących z układami pomiarowymi.
