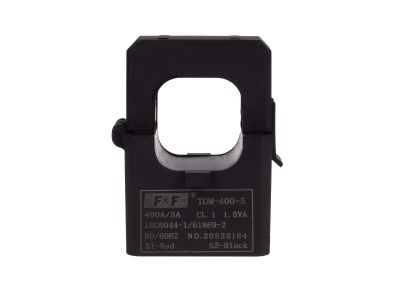

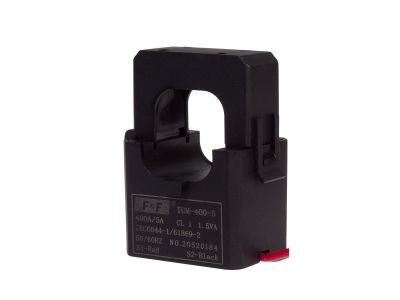

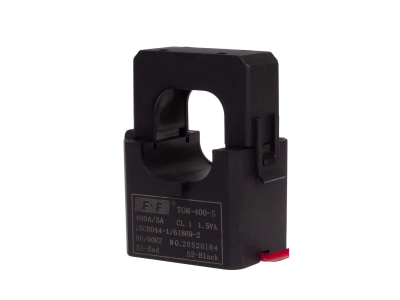

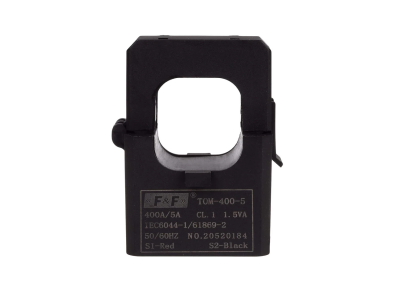

Przekładnik prądowy mini 400-5A, TOM-400-5 | TOM-400-5 F&F

Przekładniki prądowe dokonują proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Do czego służy przekładnik prądowy? Zasada działania miniaturowego przekładnika prądowego z otwieranym rdzeniem TOM-400

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

UWAGA
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm². Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
