Przekładnik prądowy do systemu szyn zbiorczych 100/5 2,5VA kl.1 nielegalizowany wielkość BG113 | SRA01005 Hager

Opis i Kluczowe Cechy

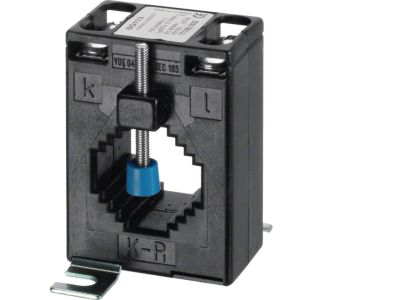

Przekładnik prądowy SRA01005 przeznaczony do systemu szyn zbiorczych o przekładni 100/5 A zapewnia dokładny pomiar prądów w obwodach o dużym obciążeniu. Dzięki mocy 2,5 VA i klasie dokładności 1 umożliwia niezawodne odczyty przy współpracy z amperomierzami lub cyfrowymi miernikami. Model nielegalizowany sprawdza się w zastosowaniach, gdzie wymagana jest kontrola bez obowiązku legalizacji. Wielkość BG113 (szerokość 55 mm) ułatwia montaż w standardowych rozdzielnicach modułowych.

• Przekładnia 100/5 A: umożliwia pomiar prądów roboczych do 100 A przy wtórnym obwodzie 5 A, co pozwala na bezpieczne podłączenie standardowych urządzeń pomiarowych.
• Moc 2,5 VA: zapewnia wystarczający sygnał do zasilania amperomierzy i analizatorów sieci bez ryzyka przeciążenia przekładnika.
• Klasa dokładności 1: gwarantuje wysoką precyzję pomiaru (błąd do ±1%) w pełnym zakresie prądowym, istotną przy rozliczeniach i diagnostyce.
• Wielkość BG113 (szer. 55 mm): pasuje do typowych szyn zbiorczych i rozdzielnic, co ułatwia instalację w istniejących układach.
• Nielegalizowany: przeznaczony do pomiarów półpośrednich, gdzie obowiązek legalizacji nie jest wymagany – oszczędność czasu i kosztów.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Konstrukcja i parametry są zgodne z obowiązującymi standardami dla przekładników prądowych stosowanych w systemach szyn zbiorczych.

Zastosowanie

Przekładnik prądowy SRA01005 znajduje zastosowanie wszędzie tam, gdzie wymagany jest pomiar prądów przemysłowych i kontrola parametrów sieci. Idealnie sprawdza się w systemach półpośredniego pomiaru energii oraz monitoringu obciążeń.

• Pomiar prądów w rozdzielnicach głównych i podrozdzielniach zakładów produkcyjnych.
• Współpraca z analogowymi amperomierzami w tablicach rozdzielczych do bieżącej kontroli obciążenia.
• Podłączenie do cyfrowych mierników wielofunkcyjnych i analizatorów sieci w systemach automatyki budynkowej.
• Monitorowanie obwodów zasilających maszyny i urządzenia w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie przekładnika prądowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie pierwotnym. Urządzenie montuje się na szynie zbiorczej lub przepustnicy zgodnie z instrukcją producenta. Przekrój przewodów wtórnych dobierz do obciążenia (max. 2,5 VA), a zaciski dokręcaj momentem zalecanym w dokumentacji. Pamiętaj, że rozwarty obwód wtórny przekładnika może generować niebezpieczne napięcie – nigdy nie odłączaj przewodów pod obciążeniem pierwotnym.

FAQ

• Czy przekładnik jest legalizowany? Nie, model SRA01005 jest nielegalizowany. Przeznaczony do pomiarów półpośrednich, gdzie wymóg legalizacji nie jest konieczny, np. do celów technicznych i monitoringu.
• Jaką moc znamionową ma przekładnik? Moc to 2,5 VA. Oznacza to, że przy prądzie wtórnym 5 A dopuszczalne obciążenie wynosi 2,5 VA. Wyższa moc mogłaby spowodować błędy pomiaru.
• Do jakich szyn zbiorczych pasuje? Przekładnik jest przystosowany do systemu szyn zbiorczych o wielkości BG113 (szerokość 55 mm). Przed montażem sprawdź wymiary szyny w rozdzielnicy.
