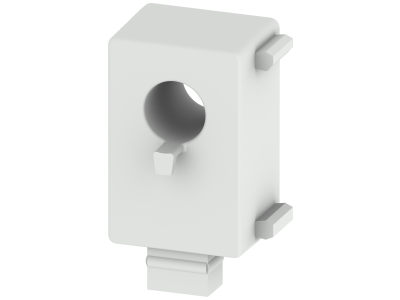

Przekładnik prądowy do listwy pomiarowej, PAC1200, do 63A | 7KT1255 Siemens

Opis i Kluczowe Cechy

Przekładnik prądowy PAC1200 do listwy pomiarowej to precyzyjne urządzenie służące do pomiaru prądu w instalacjach elektrycznych niskiego napięcia. Montowany na szynie DIN, zapewnia dokładne odwzorowanie wartości prądu pierwotnego (do 63A) na wtórny, ułatwiając współpracę z licznikami energii, miernikami cyfrowymi lub systemami monitoringu. Kompaktowa konstrukcacja i montaż na listwie gwarantują łatwość instalacji oraz niezawodność pomiaru.

• Pomiar prądu do 63A: Dokładne odwzorowanie prądu pierwotnego na standardowe sygnały wtórne (np. 5A) – kompatybilne z większością urządzeń pomiarowych.
• Montaż na szynie DIN: Szybki i trwały montaż bez dodatkowych narzędzi, idealny do szaf rozdzielczych i szaf sterowniczych.
• Precyzyjne odwzorowanie sygnału: Wysoka klasa dokładności pomiaru (dane nieokreślone w źródle) – niezbędny element w systemach bilansowania energii i monitoringu zużycia.
• Kompatybilność z urządzeniami pomiarowymi: Przeznaczony do współpracy z licznikami energii, miernikami cyfrowymi i systemami SCADA bez konieczności stosowania dodatkowych przetworników.
• Kompaktowa konstrukcja: Niskoprofilowa obudowa zajmująca minimalną przestrzeń w rozdzielnicy, co ułatwia montaż w gęsto zabudowanych układach.

Zgodność z Normami

Przekładnik prądowy PAC1200 spełnia wymagania dyrektyw unijnych oraz posiada oznaczenie CE. Wyprodukowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i dokładności pomiarów w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik prądowy PAC1200 przeznaczony jest do precyzyjnego pomiaru prądu w instalacjach elektrycznych, gdzie konieczne jest monitorowanie i bilansowanie zużycia energii.

• Pomiar prądu w obwodach jednofazowych – współpraca z licznikami energii, miernikami cyfrowymi i systemami monitoringu.
• Instalacje przemysłowe – monitorowanie obciążenia maszyn i urządzeń w celu optymalizacji zużycia energii.
• Systemy automatyki budynkowej – integracja z systemami BMS w celu kontroli zużycia energii w budynkach biurowych lub mieszkalnych.
• Rozdzielnice niskiego napięcia – precyzyjne pomiary w układach zasilania i dystrybucji energii.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przekładnik montować na szynie DIN zgodnie z kierunkiem strzałki wskazującej kierunek przepływu prądu. Przewód pierwotny (zasilający) powinien być przeprowadzony przez otwór pomiarowy, a przewody wtórne (sygnałowe) podłączone do urządzenia pomiarowego z zachowaniem polaryzacji. Nie należy przekraczać maksymalnego prądu pierwotnego (63A). Po montażu należy przeprowadzić test sprawności pomiaru.

FAQ

• Jaki jest standardowy sygnał wyjściowy przekładnika? Wartość sygnału wtórnego nie została określona w danych produktu. Zazwyczaj przekładniki prądowe generują sygnał 5A lub 1A, jednak dokładna wartość zależy od modelu – sprawdź dokumentację techniczną.
• Czy przekładnik można stosować w obwodach trójfazowych? Przekładnik PAC1200 jest przeznaczony do pomiaru prądu w obwodach jednofazowych. Do pomiaru w układach trójfazowych wymagane są trzy oddzielne przekładniki lub specjalizowane urządzenia pomiarowe.
• Jaka jest klasa dokładności przekładnika? Dokładność pomiaru nie została określona w dostępnych danych. Klasa dokładności jest kluczowym parametrem – zaleca się sprawdzenie w dokumentacji producenta lub karty katalogowej.
