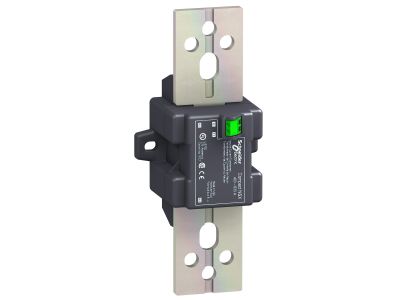

Przekładnik prądowy dla przewodu neutralnego NSX400/630 3P Compact NSX | LV432575 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy oznaczony symbolem LV432575 przeznaczony jest do montażu na przewodzie neutralnym w wyłącznikach serii Compact NSX o prądzie znamionowym 400 A lub 630 A (wersja 3-biegunowa). Konstrukcja przekładnika została dopasowana do obudowy wyłącznika, co umożliwia bezpośrednie osadzenie na szynie DIN lub wewnątrz rozdzielnicy. Dzięki zastosowaniu rdzenia toroidalnego uzyskuje się wierne odzwierciedlenie prądu płynącego w przewodzie N, co jest kluczowe dla poprawnej pracy modułów różnicowoprądowych oraz mierników energii.

• Przeznaczenie do przewodu neutralnego: przekładnik montowany wyłącznie na przewodzie N pozwala na precyzyjny pomiar prądu w tym obwodzie – niezbędny przy stosowaniu wyłączników różnicowoprądowych z członem ziemnozwarciowym.
• Kompatybilność z serią Compact NSX400/630 3P: dedykowana konstrukcja gwarantuje mechaniczną i elektryczną współpracę z wyłącznikami tej serii, upraszczając montaż i zapewniając pewne połączenie.
• Zwarta budowa: niewielkie wymiary i jednoczęściowy rdzeń ułatwiają instalację w ograniczonej przestrzeni szafy rozdzielczej.
• Współpraca z systemami pomiarowymi i zabezpieczeniowymi: sygnał z przekładnika może być podawany do liczników energii, przekaźników kontroli asymetrii oraz modułów różnicowoprądowych – umożliwia monitorowanie i ochronę obwodu neutralnego.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskimi i posiada oznaczenie CE. Jako element systemu Compact NSX spełnia standardy DIN obowiązujące dla aparatury modułowej. Ze względu na charakter pomiarowy przekładnik podlega normom IEC/EN dotyczącym transformatorów pomiarowych (szczegóły dostępne w dokumentacji technicznej producenta).

Zastosowanie

Przekładnik prądowy dla przewodu neutralnego LV432575 jest stosowany w rozdzielnicach niskiego napięcia, w których wymagany jest pomiar prądu w obwodzie N. Najczęściej wykorzystuje się go w następujących scenariuszach:

• Monitorowanie prądu neutralnego w instalacjach trójfazowych z dużym udziałem odbiorników jednofazowych – pozwala wykryć asymetrię obciążenia.
• Współpraca z wyłącznikami różnicowoprądowymi typu A lub B – dostarcza sygnał do członu ziemnozwarciowego.
• Pomiar zużycia energii w obwodzie neutralnym w systemach zarządzania energią (EMS).
• Ochrona przeciwpożarowa – kontrola prądu w przewodzie N umożliwia wykrycie zwarć łukowych lub przetężeń w obwodzie neutralnym.

Wskazówki Montażowe

Montaż przekładnika prądowego LV432575 powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od rozdzielnicy i odczekaj do wyładowania kondensatorów. Przekładnik mocuje się na przewodzie neutralnym (zalecany przekrój przewodu wg dokumentacji wyłącznika), a jego korpus osadza się na szynie TH35 (DIN) lub wewnątrz obudowy wyłącznika Compact NSX zgodnie z instrukcją producenta. Połączenia elektryczne należy dokręcać momentem podanym w karcie katalogowej, stosując przewody o odpowiednim przekroju ze względu na prąd pomiarowy.

FAQ

• Czy ten przekładnik nadaje się do montażu w wyłącznikach innych serii niż Compact NSX? Przekładnik LV432575 został zaprojektowany wyłącznie do współpracy z wyłącznikami Compact NSX400/630 3P. Stosowanie w innych modelach może skutkować nieprawidłowym dopasowaniem mechanicznym i brakiem gwarancji.
• Jaki jest stopień ochrony (IP) przekładnika? Producent nie podaje osobnej klasy IP dla samego przekładnika – po zamontowaniu w rozdzielnicy stopień ochrony wynika z całej szafy (zazwyczaj IP2X lub wyższy w zależności od obudowy). Montaż wewnątrz wyłącznika Compact NSX zapewnia ochronę przed dotykiem (IP20).
• Czy przekładnik wymaga oddzielnego zasilania? Nie – jest to pasywny transformator prądowy, który nie wymaga zewnętrznego źródła napięcia. Sygnał pomiarowy indukuje się w uzwojeniu wtórnym przy przepływie prądu przez przewód neutralny.
