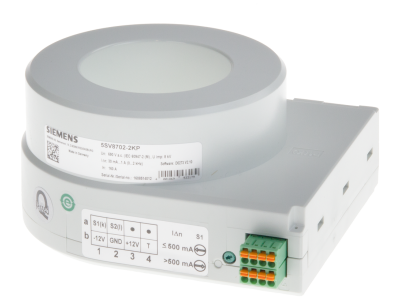

Przekładnik prądowy dla przekażnika typ B, 60mm, 0,03A 1A | 5SV8702-2KP Siemens

Alternatywny kod produktu: 5SV87022KP

Opis i Kluczowe Cechy

Przekładnik prądowy 5SV8702-2KP to dedykowane rozwiązanie do współpracy z przekaźnikami różnicowoprądowymi typu B. Dzięki przekładni prądowej 0,03 A (30 mA) po stronie pierwotnej na 1 A po stronie wtórnej umożliwia precyzyjne monitorowanie małych prądów różnicowych w obwodach, gdzie występują składowe stałe. Szerokość 60 mm (4 moduły) ułatwia zabudowę w rozdzielnicy na szynie DIN.

• Prąd znamionowy pierwotny 0,03 A (30 mA): gwarantuje czułe wykrywanie prądów różnicowych, co przekłada się na skuteczną ochronę przeciwporażeniową w instalacjach wymagających detekcji nawet niewielkich upływów.
• Prąd wtórny 1 A: standardowy sygnał wyjściowy kompatybilny z przekaźnikami różnicowoprądowymi typu B, zapewniający niezawodne wyzwalanie w przypadku przekroczenia progu zadziałania.
• Szerokość 60 mm (4 moduły): kompaktowa obudowa ułatwia montaż w rozdzielnicach na szynie DIN TH35, oszczędzając miejsce i pozwalając na czytelne rozmieszczenie aparatury.
• Dedykowany do przekaźników różnicowoprądowych typu B: przeznaczony do współpracy z urządzeniami wykrywającymi prądy stałe i zmienne – niezbędny w nowoczesnych instalacjach z odbiornikami nieliniowymi.
• Konstrukcja typowa dla aparatury modułowej: wykonanie w standardzie 1 TE (ok. 15 mm) pozwala na szybki montaż i wymianę w istniejących rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i jest oznaczony znakiem CE. Zaprojektowany zgodnie z ogólnymi zasadami bezpieczeństwa elektrycznego oraz standardami DIN dla aparatury modułowej. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z normą PN-IEC 60364.

Zastosowanie

Przekładnik prądowy 5SV8702-2KP znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna detekcja prądów różnicowych, szczególnie w obwodach z odbiornikami generującymi składową stałą. Doskonale sprawdza się jako element układu ochrony przeciwporażeniowej z przekaźnikami typu B.

• Ochrona w instalacjach z przetwornicami częstotliwości, falownikami i zasilaczami impulsowymi.
• Monitoring prądów upływowych w obwodach ładowarek pojazdów elektrycznych (EVSE) oraz systemów fotowoltaicznych.
• Współpraca z przekaźnikami różnicowoprądowymi typu B w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych i przemysłowych.
• Element układów automatyki budynkowej, gdzie wymagane jest szybkie odłączenie zasilania przy wykryciu uszkodzenia izolacji.

Wskazówki Montażowe

Montaż i podłączenie przekładnika mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP do pracy przy urządzeniach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie DIN TH35 (wg PN-EN 60715). Przyłącze przewodów należy wykonać zgodnie z dokumentacją techniczną producenta, dobierając przekrój przewodu do spodziewanego obciążenia prądowego. Po zamontowaniu jako element wkładany w obwód pierwotny nie wymaga dodatkowych zabezpieczeń – przestrzegaj zasad kompatybilności z przekaźnikiem różnicowoprądowym. Zaleca się pozostawienie wolnej przestrzeni wokół urządzenia dla zapewnienia swobodnej wentylacji.

FAQ

• Czy przekładnik posiada podświetlenie lub wskaźnik LED? Nie, produkt nie zawiera żadnych elementów sygnalizacyjnych. Jego zadaniem jest wyłącznie pomiar i przekazanie sygnału do przekaźnika różnicowoprądowego.
• Jaki jest stopień ochrony tego przekładnika? Przekładnik przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy. Dla aparatury modułowej standardowo przyjmuje się stopień ochrony IP20 – ochrona przed dotykiem niebezpiecznych części pod napięciem oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm.
• Jaki tryb pracy styku – czy przekładnik wymaga zasilania pomocniczego? Jest to przekładnik prądowy bierny (bez własnego źródła zasilania). Pojawienie się prądu różnicowego w uzwojeniu pierwotnym indukuje sygnał w uzwojeniu wtórnym. Nie jest wymagane żadne dodatkowe napięcie robocze.
