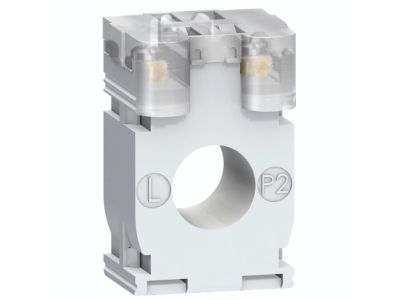

Przekładnik prądowy DIN śr25/5 kabel śr21 PowerLogic | METSECT5CC013 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektroenergetyczne, zaprojektowane z myślą o precyzyjnym monitorowaniu parametrów sieci. Model o numerze katalogowym METSECT5CC013 umożliwia bezpieczny pomiar wysokich natężeń prądu poprzez ich transformację do poziomów obsługiwanych przez standardowe mierniki, analizatory parametrów sieci oraz systemy monitoringu energii. Urządzenie charakteryzuje się kompaktową konstrukcją przystosowaną do montażu na szynie DIN, co znacząco ułatwia integrację w nowoczesnych rozdzielnicach elektrycznych.

• Przekładnia prądowa: Urządzenie pozwala na transformację prądu pierwotnego do wartości wtórnej 5A, co jest standardem w systemach pomiarowych.
• Średnica otworu: Przelot o średnicy 21 mm pozwala na swobodne przeprowadzenie kabla o odpowiednim przekroju, zapewniając stabilność pomiaru.
• Seria PowerLogic: Przynależność do tej rodziny produktów gwarantuje pełną kompatybilność z systemami zarządzania energią Schneider Electric.
• Trwałość: Obudowa wykonana z materiałów o wysokiej odporności termicznej i mechanicznej zapewnia długowieczność w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi przekładników prądowych niskiego napięcia. Spełnienie wymagań normy IEC 61869-2 gwarantuje użytkownikowi, że parametry metrologiczne, takie jak klasa dokładności oraz moc znamionowa, są utrzymywane na stałym poziomie. Urządzenie posiada certyfikację CE, co potwierdza jego bezpieczeństwo użytkowania oraz zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa elektrycznego.

Zastosowanie

Przekładnik PowerLogic znajduje szerokie zastosowanie w sektorze B2B, szczególnie w instalacjach przemysłowych oraz komercyjnych. Jest niezastąpiony w systemach rozliczeniowych i kontrolnych, gdzie wymagany jest monitoring obciążenia poszczególnych obwodów. Idealnie sprawdza się w:

• Systemach zarządzania energią (EMS) do optymalizacji kosztów operacyjnych.
• Rozdzielnicach głównych i oddziałowych w celu zapobiegania przeciążeniom.
• Układach automatyki budynkowej integrujących pomiary elektryczne z systemami BMS.
• Monitorowaniu pracy silników elektrycznych i dużych odbiorników energii.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania klasy dokładności i bezpieczeństwa instalacji. Przekładnik METSECT5CC013 jest przystosowany do montażu na szynie DIN, co pozwala na szybką instalację wewnątrz szafy sterowniczej. Podczas prac należy zwrócić uwagę na następujące aspekty:

• Kierunek przepływu: Należy zachować odpowiednią orientację przekładnika względem kierunku przepływu prądu (oznaczenia P1/P2).
• Zaciski wtórne: Nigdy nie wolno pozostawiać strony wtórnej przekładnika w stanie otwartym podczas pracy obwodu pierwotnego, gdyż grozi to powstaniem wysokiego napięcia i uszkodzeniem izolacji.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Prowadzenie kabla: Kabel o maksymalnej średnicy 21 mm powinien być centrycznie umieszczony w otworze przekładnika dla zminimalizowania błędów pomiarowych.

FAQ

1. Czy przekładnik może pracować z miernikami innych producentów?
Tak, dzięki standardowemu wyjściu 5A, przekładnik jest kompatybilny z większością amperomierzy i liczników energii dostępnych na rynku, o ile obsługują one prąd wtórny o tej wartości.

2. Jaka jest główna zaleta montażu na szynie DIN?
Montaż na szynie DIN pozwala na oszczędność miejsca w rozdzielnicy oraz znacząco skraca czas instalacji w porównaniu do modeli montowanych natynkowo lub na szynoprzewodach.

3. Czy urządzenie wymaga regularnej kalibracji?
Przekładniki Schneider Electric są urządzeniami bezobsługowymi, jednak w systemach rozliczeniowych zaleca się okresową weryfikację poprawności wskazań całego układu pomiarowego zgodnie z wewnętrznymi procedurami zakładu.
