Przekładnik prądowy DIN 800/5 lub szynoprzewód PowerLogic | METSECT5MC080 Schneider Electric

Opis i Kluczowe Cechy

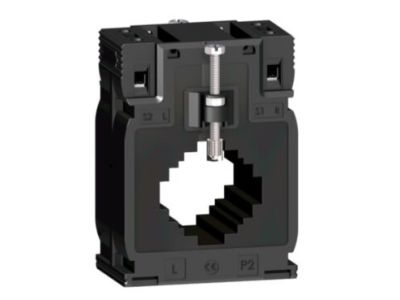

Przekładnik prądowy PowerLogic METSECT5MC080 przeznaczony jest do precyzyjnego pomiaru prądu przemiennego w instalacjach niskiego napięcia. Oferuje prąd pierwotny 800 A i wtórny 5 A, co pozwala na bezpieczne i dokładne monitorowanie obciążeń w rozdzielnicach głównych. Dzięki klasie dokładności 0,5 oraz maksymalnej mocy 10 VA (klasa 0,5) zapewnia wiarygodne dane do systemów pomiaru energii i automatyki. Montaż na szynę DIN TH35 ułatwia instalację w standardowych rozdzielnicach.

• Prąd pierwotny 800 A / wtórny 5 A: Umożliwia pomiar dużych obciążeń prądowych i dopasowanie do standardowych wejść liczników, przekaźników i mierników.
• Klasa dokładności 0,5 (moc 10 VA): Zapewnia wysoką precyzję odczytów – niezbędną przy rozliczeniach energii i optymalizacji zużycia.
• Klasa 1 (moc 12 VA): Alternatywny tryb pracy z wyższą mocą obciążenia dla zastosowań, gdzie dokładność nie jest krytyczna.
• Montaż na szynę DIN 35 mm: Szybki i pewny montaż w rozdzielnicach, bez konieczności stosowania dodatkowych uchwytów.
• Przystosowany do szynoprzewodów: Możliwość zabudowy zarówno na przewodach, jak i na szynoprzewodach, co zwiększa uniwersalność aplikacji.

Zgodność z Normami

Przekładnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Gwarantuje bezpieczną i niezawodną pracę w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Przekładnik prądowy PowerLogic METSECT5MC080 znajduje zastosowanie w systemach pomiarowych i automatyce budynkowej, gdzie wymagana jest dokładna ocena obciążeń prądowych. Sprawdza się w następujących scenariuszach:

• Pomiar zużycia energii w budynkach komercyjnych i przemysłowych – współpraca z licznikami energii i systemami BMS.
• Monitorowanie obciążeń w rozdzielnicach głównych i podrozdzielnicach – do sygnalizacji przeciążeń i planowania mocy.
• Współpraca z przekładnikami prądowymi w torze pomiarowym układów automatyki (PLC, sterowniki, regulatory).
• Systemy zarządzania energią (EMS) oraz optymalizacja kosztów poprzez bilansowanie obciążeń.

Wskazówki Montażowe

Montaż i podłączenie przekładnika prądowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania obwodu pierwotnego. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Należy przestrzegać wartości momentu dokręcania podanych w dokumentacji producenta. Przekrój przewodów wtórnych dobieraj zgodnie z obciążalnością prądową (5 A) oraz wymaganą mocą obciążenia. Nie otwieraj obwodu wtórnego przy przepływie prądu pierwotnego – grozi to uszkodzeniem i porażeniem.

FAQ

• Jaka jest maksymalna moc obciążenia dla klasy 0,5? Dla klasy 0,5 maksymalna moc wynosi 10 VA. Dla klasy 1 wynosi 12 VA. Moc obciążenia obejmuje sumę impedancji przewodów i przyrządów pomiarowych.
• Czy przekładnik można montować na szynie DIN w dowolnej pozycji? Tak, urządzenie przeznaczone jest do montażu na szynie DIN 35 mm. Należy jednak zapewnić odpowiednią wentylację i nie zasłaniać otworów wentylacyjnych, jeśli występują.
• Jaki jest stopień ochrony obudowy? Przekładnik przystosowany jest do pracy wewnątrz rozdzielnicy – typowy stopień ochrony to IP20. Nie jest odporny na wilgoć ani kurz w środowisku zewnętrznym.
