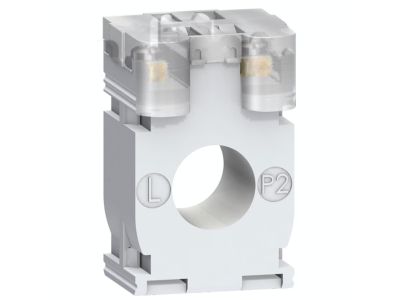

Przekładnik prądowy DIN 75/5 kabel śr21 PowerLogic | METSECT5CC008 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5CC008 od renomowanego producenta Schneider Electric to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się przekładnią znamionową 75/5, co oznacza, że pozwala na transformację prądu pierwotnego o natężeniu do 75 A na prąd wtórny o wartości 5 A, umożliwiając bezpieczną współpracę z miernikami, analizatorami parametrów sieci oraz licznikami energii o standardowych zakresach pomiarowych.

• Wysoka precyzja pomiaru: Urządzenie zapewnia stabilne parametry wyjściowe, co jest kluczowe dla dokładnego monitorowania zużycia energii i optymalizacji kosztów operacyjnych.
• Kompaktowa konstrukcja: Przekładnik został przystosowany do montażu na szynie DIN, co znacząco przyspiesza prace instalacyjne w nowoczesnych rozdzielnicach elektrycznych.
• Średnica otworu: Przelot o średnicy 21 mm pozwala na swobodne przeprowadzenie kabla o odpowiednim przekroju, zapewniając pewne i bezpieczne połączenie bez konieczności rozcinania torów prądowych.
• Trwałość i bezpieczeństwo: Obudowa wykonana z wysokiej jakości materiałów izolacyjnych gwarantuje długowieczność urządzenia nawet w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm dotyczących aparatury pomiarowej niskiego napięcia. Przekładnik PowerLogic został zaprojektowany zgodnie z normą IEC 61869-2, co potwierdza jego parametry metrologiczne oraz wytrzymałość dielektryczną. Posiadanie certyfikatów zgodności gwarantuje bezpieczeństwo użytkowania w instalacjach komercyjnych i przemysłowych, a także pełną kompatybilność z systemami zarządzania energią klasy Enterprise.

Zastosowanie

Przekładnik prądowy METSECT5CC008 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce budynkowej. Jest idealnym rozwiązaniem do:

• Systemów monitoringu energii w zakładach produkcyjnych i centrach danych.
• Układów pomiarowych w rozdzielnicach głównych i oddziałowych.
• Współpracy z przekaźnikami zabezpieczeniowymi wymagającymi sygnału prądowego 5 A.
• Modernizacji istniejących instalacji, gdzie wymagana jest integracja z nowoczesnymi systemami BMS (Building Management System).

Wskazówki Montażowe

Podczas instalacji przekładnika należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Kierunek przepływu prądu: Należy zachować odpowiednią orientację przekładnika względem źródła zasilania i odbiornika, zgodnie z oznaczeniami P1/P2 na obudowie.
• Zabezpieczenie strony wtórnej: Nigdy nie wolno pozostawiać zacisków strony wtórnej (S1, S2) rozwartych podczas pracy pod obciążeniem, gdyż może to doprowadzić do powstania niebezpiecznie wysokiego napięcia i uszkodzenia izolacji.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Montaż mechaniczny: Stabilne osadzenie na szynie DIN zapobiega drganiom, które mogłyby wpłynąć na dokładność pomiaru.

FAQ

• Czy przekładnik może pracować z miernikami innych producentów? Tak, dzięki standardowemu wyjściu 5 A, urządzenie jest w pełni kompatybilne z większością amperomierzy i liczników dostępnych na rynku, o ile obsługują one prąd wtórny 5 A.
• Jaka jest maksymalna średnica kabla, który można przełożyć przez urządzenie? Przekładnik posiada otwór o średnicy 21 mm, co pozwala na montaż na większości standardowych przewodów stosowanych w obwodach do 75 A.
• Czy urządzenie wymaga kalibracji przed montażem? Przekładniki Schneider Electric są kalibrowane fabrycznie, jednak w układach rozliczeniowych należy postępować zgodnie z lokalnymi przepisami dotyczącymi legalizacji układów pomiarowych.
