Przekładnik prądowy DIN 60/5 kabel śr21 PowerLogic | METSECT5CC006 Schneider Electric

Opis i Kluczowe Cechy

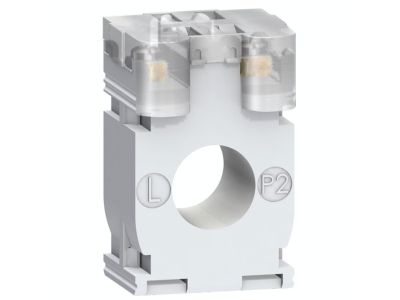

Przekładnik prądowy Schneider Electric z serii PowerLogic o numerze katalogowym METSECT5CC006 to profesjonalne urządzenie dedykowane do precyzyjnego pomiaru natężenia prądu w instalacjach niskiego napięcia. Przekładnia znamionowa wynosząca 60/5 oznacza, że prąd pierwotny o wartości 60 A jest transformowany na prąd wtórny o natężeniu 5 A, co umożliwia bezpieczną współpracę z aparatami pomiarowymi, takimi jak amperomierze, liczniki energii czy analizatory parametrów sieci. Urządzenie charakteryzuje się otworem przelotowym o średnicy 21 mm, co pozwala na montaż na kablach o znacznym przekroju. Kompaktowa obudowa przystosowana do montażu na szynie DIN zapewnia oszczędność miejsca w rozdzielnicy oraz szybką instalację.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości, charakterystycznymi dla marki Schneider Electric. Przekładnik spełnia wymagania normy IEC 61869-2, która definiuje parametry techniczne dla przekładników prądowych stosowanych w pomiarach elektrycznych. Dzięki rygorystycznej kontroli jakości, urządzenie zapewnia stabilną klasę dokładności, co jest kluczowe dla systemów rozliczeniowych i monitoringu zużycia energii w przemyśle.

Zastosowanie

Przekładnik PowerLogic 60/5 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do monitorowania obciążeń w centrach danych, zakładach produkcyjnych oraz obiektach komercyjnych. Dzięki możliwości współpracy z systemami zarządzania energią (EMS), pozwala na optymalizację kosztów operacyjnych poprzez dokładne śledzenie profilu zużycia energii elektrycznej przez poszczególne maszyny i urządzenia o prądzie znamionowym nieprzekraczającym 60 A.

Wskazówki Montażowe

Podczas instalacji przekładnika METSECT5CC006 należy zwrócić szczególną uwagę na kierunek przepływu prądu (oznaczenia P1 i P2 na obudowie). Montaż odbywa się na standardowej szynie DIN 35 mm, co gwarantuje stabilność mechaniczną. Przewody obwodu wtórnego powinny być podłączone do zacisków S1 i S2 z zachowaniem odpowiedniego momentu dokręcania, aby uniknąć rezystancji styków. Ważne: Nigdy nie wolno pozostawiać obwodu wtórnego przekładnika w stanie otwartym, gdy przez obwód pierwotny płynie prąd, gdyż może to doprowadzić do powstania niebezpiecznych napięć i uszkodzenia izolacji.

FAQ

• Jaka jest maksymalna średnica kabla, który można przełożyć przez ten przekładnik? Urządzenie posiada otwór o średnicy 21 mm, co pozwala na montaż na większości standardowych kabli o prądzie znamionowym do 60 A.
• Czy przekładnik można montować w dowolnej pozycji? Tak, konstrukcja pozwala na montaż na szynie DIN w pionie lub poziomie, pod warunkiem zachowania odpowiedniego kierunku przepływu prądu pierwotnego.
• Czy produkt współpracuje z miernikami innych producentów? Tak, standardowy sygnał wyjściowy 5 A jest kompatybilny z większością urządzeń pomiarowych dostępnych na rynku, które obsługują wejście prądowe 5 A.
