Przekładnik prądowy DIN 400/5 lub szynoprzewód PowerLogic | METSECT5MC040 Schneider Electric

Opis i Kluczowe Cechy

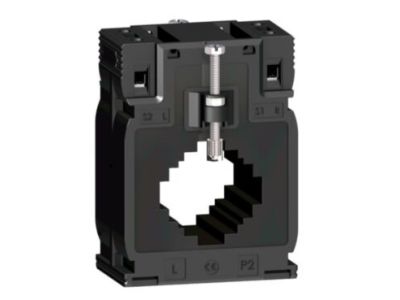

Przekładnik prądowy z serii PowerLogic, model METSECT5MC040, przeznaczony do montażu na szynie DIN. Prąd znamionowy pierwotny 400 A, prąd wtórny 5 A, klasa dokładności 0,5 (moc maksymalna 8 VA) oraz klasa 1 (moc maksymalna 10 VA) – zapewnia precyzyjne odzwierciedlenie prądu pierwotnego w obwodzie wtórnym, co jest kluczowe dla poprawnego pomiaru energii i sygnalizacji przeciążeń.

• Prąd znamionowy pierwotny 400 A: Umożliwia pracę w obwodach o dużym obciążeniu, typowych dla instalacji przemysłowych i rozdzielnic głównych.
• Prąd wtórny 5 A: Standardowy sygnał wyjściowy kompatybilny z większością liczników energii, mierników i przekaźników pomiarowych.
• Klasa dokładności 0,5 (moc 8 VA) oraz klasa 1 (moc 10 VA): Wysoka precyzja pomiaru w szerokim zakresie obciążenia, minimalizująca błędy odczytu.
• Montaż na szynie DIN: Szybka i łatwa instalacja w rozdzielnicach modułowych bez konieczności stosowania dodatkowych uchwytów.
• Kompaktowa konstrukcja: Oszczędność miejsca w szafie rozdzielczej, ułatwia uporządkowanie okablowania.

Zgodność z Normami

Przekładnik prądowy PowerLogic spełnia wymogi obowiązujących norm europejskich i posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania oraz zgodność z wymaganiami instalacji elektrycznych w budynkach i przemyśle.

Zastosowanie

Przekładnik prądowy METSECT5MC040 znajduje zastosowanie w systemach pomiaru energii, automatyce budynkowej oraz instalacjach przemysłowych, gdzie wymagana jest dokładna transformacja prądu.

• Pomiar zużycia energii elektrycznej w rozdzielnicach głównych i podrozdzielniach.
• Współpraca z licznikami energii, miernikami mocy i analizatorami sieci.
• Sygnalizacja przeciążeń w obwodach oraz zabezpieczenia nadprądowe w układach sterowania.
• Automatyka budynkowa – monitorowanie obciążeń w instalacjach oświetleniowych i siłowych.

Wskazówki Montażowe

Montaż przekładnika prądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie pierwotnym. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przewody należy dobierać zgodnie z prądem znamionowym i warunkami środowiska. Dokręcanie śrub zacisków przeprowadzać z momentem zgodnym z dokumentacją producenta (zalecane wartości podane w karcie katalogowej).

FAQ

• Czy przekładnik nadaje się do pomiaru energii w systemach Smart Grid? Tak, dzięki klasie dokładności 0,5 i standardowemu sygnałowi 5 A, może być stosowany w zaawansowanych systemach monitorowania energii.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP – urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy, gdzie zapewniona jest ochrona przed przypadkowym dotykiem.
• Czy przekładnik wymaga osobnego zasilania? Nie, przekładnik prądowy jest pasywny – działa na zasadzie indukcji magnetycznej i nie wymaga zewnętrznego zasilania.
