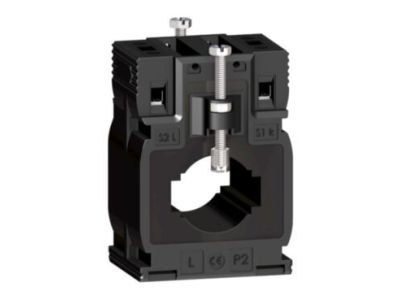

Przekładnik prądowy DIN 400/5 kabel średnica 27 lub szynoprzewód PowerLogic | METSECT5MA040 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5MA040 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektroenergetyczne, zaprojektowane z myślą o precyzyjnym monitorowaniu parametrów sieci. Głównym zadaniem tego komponentu jest transformacja wysokiego natężenia prądu pierwotnego o wartości do 400 A na prąd wtórny o wartości 5 A, co umożliwia bezpieczną współpracę z miernikami, analizatorami parametrów sieci oraz systemami sterowania o mniejszych zakresach pomiarowych. Urządzenie charakteryzuje się uniwersalną konstrukcją, która pozwala na montaż zarówno na kablach o maksymalnej średnicy 27 mm, jak i na szynoprzewodach, co czyni go niezwykle elastycznym rozwiązaniem w nowoczesnych rozdzielnicach niskiego napięcia.

• Przekładnia prądowa: Stosunek 400/5 zapewnia wysoką rozdzielczość pomiarową dla systemów monitoringu energii.
• Wszechstronność montażu: Możliwość instalacji na szynie DIN, płycie montażowej lub bezpośrednio na przewodzie/szynie prądowej.
• Kompaktowa obudowa: Optymalne wymiary pozwalają na oszczędność miejsca wewnątrz szaf sterowniczych.
• Bezpieczeństwo: Wysoka jakość materiałów izolacyjnych gwarantuje stabilną pracę w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia jego niezawodność w profesjonalnych instalacjach elektrycznych. Przekładnik spełnia wymagania normy IEC 61869-2, która definiuje standardy dla przekładników prądowych stosowanych w pomiarach i zabezpieczeniach. Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej. Dzięki przynależności do rodziny PowerLogic, urządzenie integruje się z systemami zarządzania energią, wspierając standardy efektywności energetycznej.

Zastosowanie

Przekładnik METSECT5MA040 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle oraz budownictwie komercyjnym. Jest kluczowym elementem w układach pośredniego pomiaru energii elektrycznej, systemach zarządzania obciążeniem (Load Management) oraz w układach kontrolno-pomiarowych szaf rozdzielczych. Idealnie sprawdza się w modernizacji istniejących instalacji, gdzie wymagane jest dołożenie opomiarowania bez konieczności wymiany głównych szynoprzewodów, dzięki możliwości objęcia kabla o średnicy do 27 mm. Wykorzystywany jest przez integratorów systemów automatyki oraz elektroinstalatorów do budowy zaawansowanych systemów monitoringu zużycia mediów.

Wskazówki Montażowe

Podczas instalacji przekładnika prądowego PowerLogic należy zwrócić szczególną uwagę na kierunek przepływu prądu (oznaczenia P1/P2 na obudowie), aby zapewnić poprawność odczytów przez urządzenia pomiarowe. Montaż na szynie DIN wymaga użycia dedykowanych akcesoriów montażowych dostarczanych przez producenta. Należy pamiętać o kluczowej zasadzie bezpieczeństwa: strona wtórna przekładnika (zaciski S1/S2) musi być zawsze zwarta lub obciążona odbiornikiem o odpowiedniej impedancji. Pozostawienie strony wtórnej w stanie otwartym podczas przepływu prądu przez uzwojenie pierwotne może doprowadzić do powstania niebezpiecznych napięć i uszkodzenia izolacji. Zaleca się stosowanie przewodów o odpowiednim przekroju, aby zminimalizować błąd pomiarowy wynikający z rezystancji przewodów łączących.

FAQ

• Czy przekładnik można montować na szynie DIN? Tak, konstrukcja urządzenia umożliwia montaż na standardowej szynie DIN 35 mm przy użyciu odpowiednich uchwytów, co znacząco przyspiesza prace instalacyjne.
• Jaka jest maksymalna średnica kabla, który zmieści się w oknie przekładnika? Przekładnik został zaprojektowany tak, aby pomieścić kabel o średnicy zewnętrznej do 27 mm lub szynoprzewód o odpowiadających wymiarach.
• Czy urządzenie wymaga kalibracji przed montażem? Przekładniki Schneider Electric są kalibrowane fabrycznie zgodnie z deklarowaną klasą dokładności, jednak w układach rozliczeniowych należy postępować zgodnie z lokalnymi przepisami dotyczącymi legalizacji.
