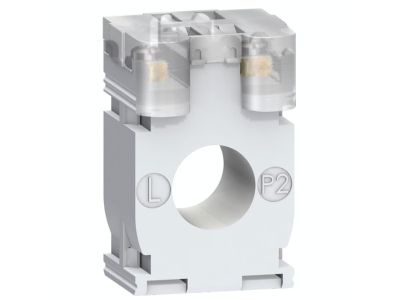

Przekładnik prądowy DIN 40/5 kabel śr21 PowerLogic | METSECT5CC004 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5CC004 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektroenergetyczne, zaprojektowane z myślą o precyzyjnym monitorowaniu parametrów sieci. Urządzenie to umożliwia bezpieczny pomiar wysokich natężeń prądu pierwotnego o wartości do 40 A, przekształcając go na prąd wtórny o wartości znamionowej 5 A. Dzięki takiemu rozwiązaniu, możliwe jest podłączenie standardowych mierników, analizatorów parametrów sieci oraz liczników energii elektrycznej, które nie są przystosowane do bezpośredniego pomiaru wysokich prądów.

• Przekładnia prądowa: Stosunek 40/5 zapewnia wysoką rozdzielczość pomiarową przy zachowaniu pełnego bezpieczeństwa układów pomiarowych.
• Średnica otworu: Przelot o średnicy 21 mm pozwala na swobodne przeprowadzenie kabla o odpowiednim przekroju, co ułatwia modernizację istniejących rozdzielnic.
• Montaż na szynę DIN: Specjalna konstrukcja obudowy umożliwia błyskawiczną instalację w standardowych szafach sterowniczych i rozdzielczych.
• Seria PowerLogic: Przynależność do tej linii gwarantuje pełną kompatybilność z systemami zarządzania energią Schneider Electric.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla zapewnienia bezpieczeństwa i powtarzalności pomiarów w instalacjach przemysłowych. Przekładnik spełnia wymagania normy IEC 61869-2, która definiuje szczegółowe parametry techniczne dla przekładników prądowych stosowanych w układach pomiarowych i zabezpieczeniowych. Posiada on odpowiednią klasę dokładności, co minimalizuje błędy pomiarowe i pozwala na rzetelne rozliczanie zużycia energii oraz diagnostykę pracy maszyn.

Zastosowanie

Przekładnik prądowy PowerLogic znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Jest niezastąpiony w:

• Systemach monitoringu energii: Współpraca z analizatorami parametrów sieci w celu optymalizacji kosztów operacyjnych przedsiębiorstwa.
• Automatyce przemysłowej: Monitorowanie obciążenia silników elektrycznych i wykrywanie stanów awaryjnych.
• Rozdzielnicach niskiego napięcia: Bezpieczne wyprowadzenie sygnału pomiarowego do aparatury tablicowej.
• Modernizacjach (Retrofit): Dzięki kompaktowym wymiarom i montażowi na szynę DIN, idealnie nadaje się do doposażania istniejących instalacji o funkcje pomiarowe.

Wskazówki Montażowe

Podczas instalacji przekładnika METSECT5CC004 należy zwrócić szczególną uwagę na kierunek przepływu prądu (oznaczenia P1/P2 na obudowie), aby zapewnić poprawną polaryzację pomiaru. Przewód fazowy powinien przechodzić centralnie przez otwór o średnicy 21 mm. Należy pamiętać o bezwzględnym zakazie rozwierania obwodu wtórnego (zaciski S1/S2) w czasie, gdy przez obwód pierwotny płynie prąd – może to doprowadzić do powstania niebezpiecznego wysokiego napięcia i uszkodzenia izolacji. Zaleca się stosowanie złączek pomiarowych umożliwiających bezpieczne zwieranie strony wtórnej podczas prac serwisowych.

FAQ

• Czy przekładnik można montować w dowolnej pozycji? Tak, konstrukcja urządzenia pozwala na montaż pionowy lub poziomy na standardowej szynie DIN 35 mm.
• Jaka jest maksymalna średnica kabla, który zmieści się w przekładniku? Maksymalna średnica zewnętrzna kabla (wraz z izolacją) nie powinna przekraczać 21 mm.
• Czy urządzenie wymaga kalibracji przed pierwszym użyciem? Przekładnik jest fabrycznie skalibrowany zgodnie z deklarowaną klasą dokładności, jednak w układach rozliczeniowych należy postępować zgodnie z lokalnymi przepisami dotyczącymi legalizacji.
