Przekładnik prądowy DIN 300/5 lub szynoprzewód PowerLogic | METSECT5MC030 Schneider Electric

Opis i Kluczowe Cechy

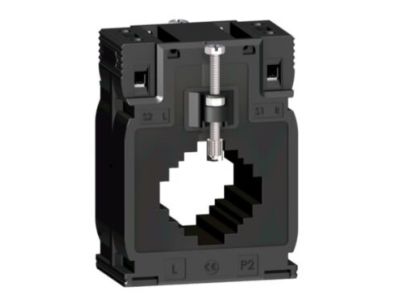

Przekładnik prądowy PowerLogic METSECT5MC030 to pasywne urządzenie pomiarowe o przekładni 300/5 A, przeznaczone do montażu na szynie DIN lub bezpośrednio na szynoprzewodzie. Umożliwia bezpieczne i precyzyjne odwzorowanie wysokich prądów pierwotnych na standardowy zakres 5 A, co pozwala na stosowanie konwencjonalnych mierników w obwodach o dużym obciążeniu.

• Przekładnia 300/5 A: umożliwia pomiar prądów do 300 A przy użyciu mierników o zakresie 5 A, bez ryzyka przeciążenia toru pomiarowego.
• Montaż na szynie DIN TH35 lub szynoprzewodzie: zapewnia elastyczność instalacji w typowych rozdzielnicach oraz systemach szyn zbiorczych.
• Separacja galwaniczna: izoluje obwód pomiarowy od obwodu pierwotnego, zwiększając bezpieczeństwo personelu i chroniąc przyrządy pomiarowe.
• Kompaktowa obudowa modularna: oszczędza miejsce w szafie rozdzielczej, ułatwiając aranżację przewodów i innych aparatów.
• Pasywna konstrukcja: nie wymaga zewnętrznego zasilania, pracuje bezawaryjnie przez cały okres eksploatacji.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5MC030 został zaprojektowany zgodnie z obowiązującymi normami dla aparatury pomiarowej stosowanej w instalacjach niskiego napięcia. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do pracy w sieciach o napięciu znamionowym izolacji charakterystycznym dla urządzeń tej klasy.

Zastosowanie

Przekładnik prądowy METSECT5MC030 znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny pomiar prądu w obwodach o dużym natężeniu. Sprawdza się zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Pomiar prądu w obwodach głównych i rozdzielczych sieci niskiego napięcia.
• Monitorowanie obciążeń w systemach zarządzania energią (BMS/EMS) oraz analizatorach sieci.
• Współpraca z licznikami energii, przekaźnikami pomiarowymi i regulatorami mocy biernej.
• Automatyka budynkowa – kontrola i ewidencja zużycia energii w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż przekładnika prądowego PowerLogic METSECT5MC030 powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (kwalifikacje E/PE). Przed jakimikolwiek pracami bezwzględnie odłącz napięcie od wszystkich biegunów instalacji. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 zgodnie z normą EN 60715 lub bezpośrednio na szynoprzewodzie (przelot kabla lub szyny przez okno). Przewody wtórne należy dobrać o przekroju odpowiednim do obciążenia – zazwyczaj 2,5 mm². Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Upewnij się, że obwód wtórny nie jest otwarty podczas przepływu prądu pierwotnego (niebezpieczne napięcie).

FAQ

• Czy przekładnik METSECT5MC030 może być montowany bezpośrednio na szynie zbiorczej (szynoprzewodzie)? Tak, konstrukcja okna przelotowego umożliwia montaż na szynie płaskiej (np. 20×5 mm) lub bezpośredni przewleczony przewód pierwotny – w zależności od konfiguracji instalacji.
• Jaka jest przekładnia prądowa przekładnika? Przekładnia wynosi 300 A po stronie pierwotnej / 5 A po stronie wtórnej (300/5 A). Oznacza to, że przy prądzie pierwotnym 300 A na wyjściu wtórnym płynie prąd 5 A.
• Czy przekładnik wymaga zewnętrznego zasilania? Nie, jest to urządzenie pasywne – nie pobiera energii. Działa na zasadzie transformacji prądu, a do poprawnej pracy wymaga jedynie zamkniętego obwodu wtórnego.
