Przekładnik prądowy DIN 250/5 kabel średnica 27 lub szynoprzewód PowerLogic | METSECT5MA025 Schneider Electric

Opis i Kluczowe Cechy

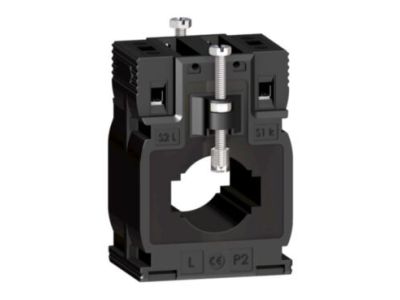

Przekładnik prądowy PowerLogic METSECT5MA025 to urządzenie pomiarowe przeznaczone do montażu na szynie DIN. Przeznaczony do transformacji prądu pierwotnego 250 A na standardowy prąd wtórny 5 A, zapewnia precyzyjne odwzorowanie przebiegu w układach pomiarowych i sterujących. Dzięki klasie dokładności 0,5 S gwarantuje wysoką wierność pomiarów, co ma kluczowe znaczenie przy rozliczeniach energii i diagnostyce sieci. Otwór przelotowy o średnicy 27 mm umożliwia łatwy montaż na przewodzie lub szynoprzewodzie bez konieczności przerywania obwodu.

• Prąd pierwotny 250 A / wtórny 5 A: Bezpieczne i precyzyjne dopasowanie do obwodów o znamionowym obciążeniu do 250 A – standardowe parametry dla liczników energii i mierników cyfrowych.
• Klasa dokładności 0,5 S (moc 6 VA): Wyjątkowo niski błąd pomiaru (0,5% w zakresie liniowym) dla dokładnego monitorowania zużycia energii i wykrywania przeciążeń.
• Klasa dokładności 1 (moc 8 VA): Elastyczność doboru obciążenia wtórnego – przy niższych wymaganiach precyzji możliwe zwiększenie obciążalności do 8 VA.
• Otwór przelotowy Ø 27 mm: Szybki montaż na kablu lub szynoprzewodzie bez demontażu instalacji – oszczędność czasu i miejsca w rozdzielnicy.
• Konstrukcja do montażu na szynie DIN: Łatwa integracja z aparaturą modułową w rozdzielnicach – kompaktowa obudowa oszczędza miejsce na szynie.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5MA025 spełnia wymagania norm europejskich dla przekładników pomiarowych (seria EN 60044-1). Produkt posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Przekładnik doskonale sprawdza się w systemach monitorowania energii, automatyce budynkowej oraz przemysłowych układach sterowania. Umożliwia bezpieczne galwaniczne odseparowanie obwodów pomiarowych od sieci.

• Pomiar prądu w tablicach rozdzielczych – podłączenie do liczników energii oraz mierników parametrów sieci (np. PowerLogic Series).
• Monitorowanie obciążeń w instalacjach przemysłowych i komercyjnych – kontrola pracy silników, nagrzewnic, transformatorów.
• Sygnalizacja przekroczenia progu prądu – współpraca z przekaźnikami i sterownikami PLC w systemach automatyki.
• Analiza jakości energii – dostarczanie precyzyjnych danych harmonicznych i mocy dla systemów BMS.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Produkt przeznaczony do instalacji na szynie DIN TH35 (standard TS35). Przed zamocowaniem upewnij się, że otwór przelotowy odpowiada średnicy przewodu lub szynoprzewodu. Przewody wtórne (S1, S2) podłączaj zgodnie z dokumentacją – zwróć uwagę na polaryzację. Zaciski dokręcaj momentem zalecanym przez producenta (dostępny w karcie katalogowej). Przekrój przewodów wtórnych dobierz do wymaganego obciążenia (maks. 6 VA lub 8 VA) – zalecane minimum 2,5 mm² dla dłuższych odcinków. Po montażu sprawdź szczelność połączeń i brak zwarć.

FAQ

• Jaki jest stopień ochrony przekładnika? Standardowo dla aparatury montowanej na szynie DIN w rozdzielnicy przyjmuje się stopień ochrony IP20 (ochrona przed dotknięciem palcem). Dokładne dane podaje karta katalogowa producenta – w przypadku montażu w warunkach zapylenia lub wilgoci należy zastosować obudowę o wyższym IP.
• Czy przekładnik można zastosować z szynoprzewodem (szyną zbiorczą)? Tak, otwór przelotowy o średnicy 27 mm umożliwia przewleczenie szyny prostokątnej o grubości do ok. 10 mm (szerokość do 20 mm). W przypadku szyny o większych wymiarach zalecamy sprawdzenie dopuszczalnej geometrii w dokumentacji technicznej.
• Jak dobrać obciążenie wtórne (moc znamionową)? Dla uzyskania deklarowanej klasy dokładności 0,5 S całkowite obciążenie wtórne (przewody + urządzenie pomiarowe) nie może przekraczać 6 VA. Przy mniejszej wymaganej precyzji dopuszcza się obciążenie do 8 VA (wówczas klasa dokładności wynosi 1). Zaleca się dobór tak, aby obciążenie było jak najbliższe wartości znamionowej przekładnika.
