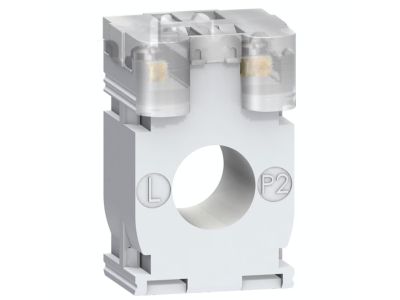

Przekładnik prądowy DIN 250/5 kabel 21 | METSECT5CC025 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy METSECT5CC025 przeznaczony do montażu na szynę DIN, o przekładni 250/5 A. Wyposażony w wyprowadzone przewody (długość 21), co ułatwia podłączenie do układów pomiarowych. Kompaktowa obudowa pozwala na oszczędność miejsca w rozdzielnicy. Urządzenie umożliwia bezpieczny pomiar dużych natężeń prądu za pomocą amperomierza o zakresie 5 A, bez ryzyka przeciążenia miernika.

• Przekładnia 250/5 A: Umożliwia pomiar prądów pierwotnych do 250 A przy wtórnym zakresie 5 A, zapewniając bezpieczną separację galwaniczną obwodu pomiarowego.
• Wyprowadzone przewody (długość 21): Gotowe do podłączenia przewody ułatwiają instalację i skracają czas montażu w rozdzielnicy.
• Montaż na szynę DIN (TH35): Szybkie i pewne osadzenie w rozdzielnicy modułowej, typowe dla aparatury elektrycznej.
• Kompaktowa obudowa: Zajmuje niewiele miejsca, co pozwala na gęstsze rozmieszczenie aparatury w szafie sterowniczej.
• Przeznaczony do pomiarów: Idealny do współpracy z licznikami energii, miernikami cyfrowymi i przekaźnikami pomiarowymi.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Przekładnik prądowy METSECT5CC025 znajduje zastosowanie w układach pomiarowych i monitoringu obciążenia w instalacjach elektrycznych. Sprawdza się szczególnie w systemach automatyki budynkowej oraz przemysłowych tablicach rozdzielczych.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielnicach – umożliwia bieżącą kontrolę obciążenia linii.
• Monitoring zużycia energii we współpracy z licznikami energii elektrycznej – pozwala na optymalizację kosztów.
• Sygnalizacja przeciążenia i zabezpieczenie odbiorników – w układach z przekaźnikami pomiarowymi.
• Integracja z systemami BMS (Building Management Systems) – dostarcza sygnałów prądowych do sterowników PLC.

Wskazówki Montażowe

Montaż przekładnika prądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Przewody wtórne należy podłączać do układu pomiarowego zgodnie z dokumentacją producenta, zwracając uwagę na prawidłowe oznaczenie kierunku prądu. Moment dokręcania zacisków i przekrój przewodów powinny być dobrane do wartości prądu wtórnego (5 A) oraz lokalnych przepisów instalacyjnych. Nie należy pozostawiać obwodu wtórnego otwartego podczas przepływu prądu pierwotnego – grozi to uszkodzeniem przekładnika i stwarza zagrożenie porażeniem.

FAQ

• Jaka jest przekładnia prądowa tego przekładnika? Przekładnia wynosi 250/5 A – prąd pierwotny do 250 A jest odwzorowywany jako prąd wtórny 5 A.
• Jaką długość mają wyprowadzone przewody? Długość przewodów wynosi 21 (jednostka zgodna z danymi producenta). W razie potrzeby możliwe jest przedłużenie przewodów z zachowaniem norm.
• Czy przekładnik można zamontować na standardowej szynie DIN? Tak, urządzenie jest przystosowane do montażu na szynie DIN TH35 (35 mm), typowej dla aparatury modułowej.
