Przekładnik prądowy DIN 150/5 kabel śr27 sz. rożn | METSECT5MA015 Schneider Electric

Opis i Kluczowe Cechy

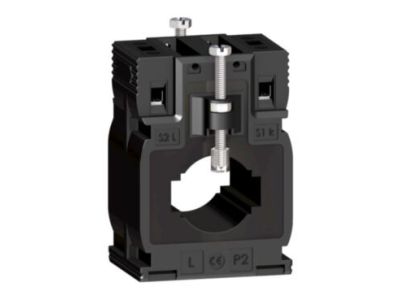

Przekładnik prądowy METSECT5MA015 z serii PowerLogic firmy Schneider Electricder Electric to precyzyjne urządzenie pomiarowe przeznaczone do montażu na szynie DIN. Prąd pierwotny 150 A i wtórny 5 A umożliwiają bezpieczne pomiary w obwodach o znacznym obciążeniu. Dzięki klasie dokładności 0.5 zapewnia wiarygodne dane dla systemów monitoringu energii. Otwór przelotowy o średnicy 27 mm ułatwia instalację na przewodach o dużym przekroju.

• Prąd pierwotny 150 A / wtórny 5 A: pozwala na precyzyjne odwzorowanie prądu obciążenia w obwodach wtórnych, co ułatwia podłączenie liczników energii, mierników i przekaźników.
• Klasa dokładności 0,5 (moc maks. 3 VA) i klasa 1 (moc maks. 4 VA): gwarantuje niski błąd pomiaru (0,5% przy znamionowej mocy 3 VA) – idealny do rozliczeń energii i analiz jakości zasilania.
• Otwór przelotowy o średnicy 27 mm: umożliwia montaż na grubych przewodach pierwotnych bez konieczności stosowania dodatkowych szyn zbiorczych.
• Montaż na szynie DIN (TH35): szybka i bezpieczna instalacja w rozdzielnicach, zgodna z powszechnym standardem aparatury modułowej.
• Kompaktowa obudowa DIN: oszczędza miejsce w szafie sterowniczej, a jednocześnie zapewnia odpowiednią izolację między obwodem pierwotnym a wtórnym.

Zgodność z Normami

Przekładnik prądowy METSECT5MA015 spełnia wymagania obowiązujących norm europejskich dotyczących bezpieczeństwa i dokładności pomiarowej. Urządzenie posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Producent deklaruje zgodność z wymaganiami dla przekładników pomiarowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik prądowy z otworem 27 mm znajduje zastosowanie wszędzie tam, gdzie konieczne jest dokładne pomiarowanie prądu w obwodach do 150 A. Idealnie sprawdza się w systemach monitoringu energii, sterowaniu i automatyce budynkowej.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielnicach do celów rozliczeniowych i optymalizacji kosztów energii.
• Podłączenie liczników energii, mierników parametrów sieci oraz analizatorów jakości zasilania w obiektach komercyjnych i przemysłowych.
• Współpraca z przekaźnikami pomiarowymi i układami automatyki do sygnalizacji przekroczeń prądu lub sterowania odłączaniem obciążeń.
• Monitorowanie obciążenia w instalacjach fotowoltaicznych, stacjach ładowania pojazdów elektrycznych oraz w pompach i silnikach.

Wskazówki Montażowe

Montaż i demontaż przekładnika prądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (E lub D). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu pierwotnego. Urządzenie mocuje się na szynie DIN TH35 (35 mm) zgodnie z instrukcją producenta. Przekrój przewodów wtórnych należy dobrać do prądu 5 A oraz wymaganej mocy obciążenia (max 3-4 VA). Nigdy nie otwieraj obwodu wtórnego pod obciążeniem – grozi to powstaniem niebezpiecznego napięcia. Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną.

FAQ

• Jaka jest maksymalna moc obciążenia strony wtórnej? Dla klasy dokładności 0,5 maksymalna moc wynosi 3 VA, natomiast dla klasy 1 – 4 VA. Należy zapewnić obciążenie wtórne nieprzekraczające tych wartości, aby zachować deklarowaną dokładność.
• Czy przekładnik można montować na przewodzie o średnicy mniejszej niż 27 mm? Tak, otwór przelotowy ma średnicę 27 mm, co umożliwia przewleczenie przewodu o mniejszym przekroju. Należy jednak upewnić się, że przewód jest odpowiednio zamocowany i nie przemieszcza się wewnątrz otworu.
• Jaki jest stopień ochrony tego przekładnika? Producent nie podaje jednoznacznej wartości IP w danych katalogowych. W standardowych warunkach pracy wewnątrz rozdzielnicy przyjmuje się typowe zabezpieczenie IP20 (ochrona przed dotykiem palcem). W przypadku innych warunków środowiskowych należy zastosować dodatkową obudowę.
