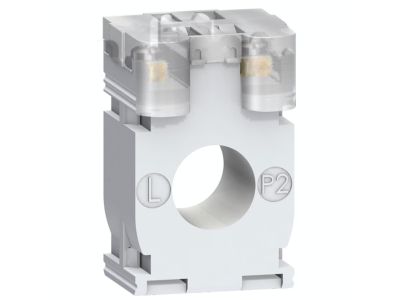

Przekładnik prądowy DIN 100/5 kabel śr21, Power Logic | METSECT5CC010 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy Power Logic METSECT5CC010 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektroenergetyczne zaprojektowane do precyzyjnego przekształcania wysokich natężeń prądu pierwotnego na wartości bezpieczne dla aparatury pomiarowej. Urządzenie charakteryzuje się przekładnią 100/5, co oznacza, że prąd o natężeniu 100 A w obwodzie pierwotnym jest transformowany na prąd 5 A w obwodzie wtórnym, umożliwiając współpracę z amperomierzami, licznikami energii oraz analizatorami parametrów sieci.

• Wysoka precyzja pomiaru: Przekładnik zapewnia stabilność parametrów wyjściowych, co jest kluczowe dla systemów zarządzania energią.
• Kompaktowa konstrukcja: Urządzenie przystosowane jest do montażu na standardowej szynie DIN, co znacząco optymalizuje miejsce w rozdzielnicy.
• Średnica otworu: Przelot o średnicy 21 mm pozwala na swobodne przeprowadzenie kabla o odpowiednim przekroju, zapewniając bezpieczną izolację i łatwość instalacji.
• Trwałość: Obudowa wykonana z materiałów samogasnących o wysokiej odporności termicznej gwarantuje długowieczność w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi przekładników niskiego napięcia. Spełnienie wymagań normy IEC 61869-2 gwarantuje użytkownikowi, że parametry metrologiczne oraz wytrzymałość dielektryczna są na najwyższym poziomie. Urządzenie posiada certyfikację CE, co potwierdza zgodność z dyrektywami bezpieczeństwa obowiązującymi na terenie Unii Europejskiej.

Zastosowanie

Przekładnik METSECT5CC010 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem dla:

• Systemów monitoringu energii: Współpraca z licznikami energii w celu optymalizacji kosztów operacyjnych przedsiębiorstwa.
• Automatyki przemysłowej: Dostarczanie sygnałów prądowych do przekaźników nadprądowych i sterowników PLC.
• Rozdzielnic niskiego napięcia: Monitorowanie obciążenia poszczególnych odpływów w zakładach produkcyjnych i budynkach komercyjnych.
• Modernizacji instalacji: Dzięki możliwości montażu na szynie DIN, idealnie nadaje się do doposażania istniejących układów pomiarowych.

Wskazówki Montażowe

Podczas instalacji przekładnika Power Logic należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Urządzenie należy stabilnie zatrzasnąć na szynie DIN 35 mm lub zamocować bezpośrednio na kablu, dbając o centryczne ułożenie przewodu pierwotnego.
• Podłączenie obwodu wtórnego: Przewody obwodu wtórnego o przekroju dostosowanym do odległości od miernika należy podłączyć do zacisków S1 i S2.
• Bezpieczeństwo: Nigdy nie wolno otwierać obwodu wtórnego przekładnika, gdy w obwodzie pierwotnym płynie prąd. Grozi to powstaniem wysokiego napięcia na zaciskach wtórnych i uszkodzeniem izolacji lub porażeniem.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

• Czy przekładnik może pracować z prądem stałym (DC)? Nie, przekładniki prądowe tego typu są przeznaczone wyłącznie do pracy w obwodach prądu przemiennego (AC).
• Jaka jest maksymalna średnica kabla, który zmieści się w oknie przekładnika? Maksymalna średnica zewnętrzna kabla (wraz z izolacją) nie powinna przekraczać 21 mm.
• Czy urządzenie wymaga kalibracji przed montażem? Przekładnik jest fabrycznie skalibrowany zgodnie z deklarowaną klasą dokładności, jednak w układach rozliczeniowych może być wymagana dodatkowa legalizacja całego układu pomiarowego.
